Connecteur rapide WAGO,
L' concerne 1 pièce. code 2273-208
Les connecteurs rapides Wago sont des solutions innovantes qui permettent une connexion rapide, fiable et sécurisée des conducteurs électriques sans recourir aux méthodes traditionnelles telles que le torsadage ou la soudure.
Avantages :
- Raccordement confortable des conducteurs grâce à la construction compacte
- Montage enfichable pour max. 8 conducteurs rigides
- Plage de section des conducteurs : 0,5 - 2,5 mm²
- Possibilité de combiner librement des conducteurs de sections différentes
- Montage des conducteurs rigides en cuivre à l'aide du bornier PUSH WIRE®
- Nombre de voies : 8
- Type de conducteur : rigide
- Courant nominal maximal : 24 A
- Tension nominale : 450 V
- Longueur de dénudage du conducteur : 11 mm / 0.43 in
- Direction du câblage : câblage latéral
- Technique de raccordement du conducteur : PUSH WIRE®
- Mode d'ouverture du bornier : Push-in
- Matériau du conducteur raccordé : cuivre, aluminium
Informations de sécurité
Les installations ne peuvent être réalisées que par des personnes ayant les connaissances et les compétences requises en électrotechnique et disposant des habilitations appropriées.
- Dimensions : larg. 18 mm / 0.709 in ; haut. 10,4 mm / 0.409 in ; prof. 16,7 mm / 0.657 in
- Matériau du ressort de serrage : acier à ressort chromonickel (CrNi)
- Matériau du contact : cuivre électrolytique (ECu)
- Surface de contact : étamée
- Charge au feu : 0,046 MJ
- Température ambiante (en fonctionnement) : +60°C
- Température de fonctionnement prolongée : 105°C
- Désignation T selon EN 60998 : T60
Raccordement des conducteurs en aluminium
Les connecteurs rapides WAGO à ressort permettent également le raccordement de conducteurs rigides en aluminium de sections jusqu'à 4 mm², en utilisant la pâte de contact Alu-Plus 249-130.
Avantages de la pâte de contact Alu-Plus :
- élimine la couche d'oxyde au moment du serrage du conducteur
- empêche la ré-oxydation du point de contact
- prévient la corrosion électrolytique entre les conducteurs en aluminium et en cuivre (au sein d'un même connecteur),
- assure une protection anticorrosion durable
- Pour les connexions à ressort utilisant le bornier PUSH WIRE®, il est recommandé de nettoyer préalablement le conducteur en aluminium, puis de le raccorder immédiatement au bornier rempli de pâte de contact « Alu-Plus ». La pâte de contact Alu-Plus WAGO peut également être appliquée en plus sur toute la surface du conducteur en aluminium avant le raccordement.
- 2,5 mm² = 16 A
- 4 mm² = 22 A
: respecter les consignes d'utilisation et de sécurité !
- Réservé exclusivement à l'usage d'un électricien qualifié !
- Ne pas travailler sur des équipements sous tension !
- Utiliser uniquement conformément à l'usage prévu !
- Respecter les réglementations/normes/directives nationales !
- Tenir compte des données techniques du produit !
- Respecter le nombre de potentiels admissibles sur le bornier !
- Ne pas utiliser de composants endommagés/sales !
- Respecter les types de conducteurs, sections et longueurs de dénudage recommandés !
- Insérer le conducteur dans le bornier jusqu'en butée !
- Utiliser exclusivement des accessoires d'origine !
POINTS FORTS
- ️ Connexion sans outil, rapide et intuitive pour tous les fils.
- ? Sécurité maximale grâce à la technologie de serrage Wago.
- ? Points de test intégrés pour vérification facile de tension.
- ? Polyvalence pour fils souples, rigides et semi-rigides.
- ? Compacte et robuste, idéale pour espaces restreints.
? PRÉSENTATION
La borne de connexion Wago 221 pour 8 conducteurs est la solution parfaite pour vos raccordements électriques. Elle assure une connexion rapide, fiable et sécurisée, sans nécessiter d'outils. Sa conception compacte et ses leviers de manipulation faciles la rendent indispensable pour les électriciens professionnels et les bricoleurs exigeants.
? CARACTÉRISTIQUES
| Type de borne | Wago 221 |
| Nombre de connexions | 8 |
| Section de fil | 0,14 à 4 mm² |
| Tension nominale | 450 V |
| Intensité nominale | 32 A |
? EN RÉSUMÉ : Optez pour la borne Wago 221 8 fils pour des connexions électriques infaillibles. Sa rapidité d'installation, sa polyvalence et sa sécurité en font un choix incontournable pour tous vos projets, garantissant performance et tranquillité d'esprit.
FAQ
Quels types de fils sont compatibles avec cette borne Wago ?
Cette borne est compatible avec les fils rigides, semi-rigides et souples de 0,14 à 4 mm².
Est-il possible de déconnecter un fil après l'avoir inséré ?
Oui, grâce à son levier, la déconnexion est facile et sans endommager le fil.
La borne pour boîtes de dérivation COMPACT de Wago est dédiée pour le raccordement des conducteurs rigides de 0,5 mm² jusqu'à 2,5 mm² de section. Sa faible surface d'encombrement permet de le placer tout simplement à l'intérieur d'une boîte de dérivation ou à l'intérieur d'une boîte d'encastrement.dispositif pour boîte de dérivation est compatible avec une tension électrique allant jusqu'à 450 V.
Caractéristiques techniques :
- Jusqu'à 8 conducteurs rigides enfichables
- Tension assignée de tenue aux chocs (II / 2) : 4 kV
- Tension de référence UL : 600 V
- Courant de référence UL : 20 A
- Classe d'inflammabilité selon UL94 : V2
- Température d'utilisation continue jusqu'à : 105 °C
Borne de jonction WAGO - 8 conducteurs - 0.5 - 2.5mm² - Série 2273
La série 2273 permet un contrôle visuel de la position grâce à son boîtier transparent.
Elle est petite et prend moins de place que les bornes traditionnelles lors de la connexion des conducteurs.
- Type : Wago 2273-208
- Borne Wago série 2273 transparente
- borne à cage 8 conducteurs
- Section : 0,5 - 2,5mm²
- Couleur : gris clair / transparent
- Tension/courant nominal 450V/ 24A

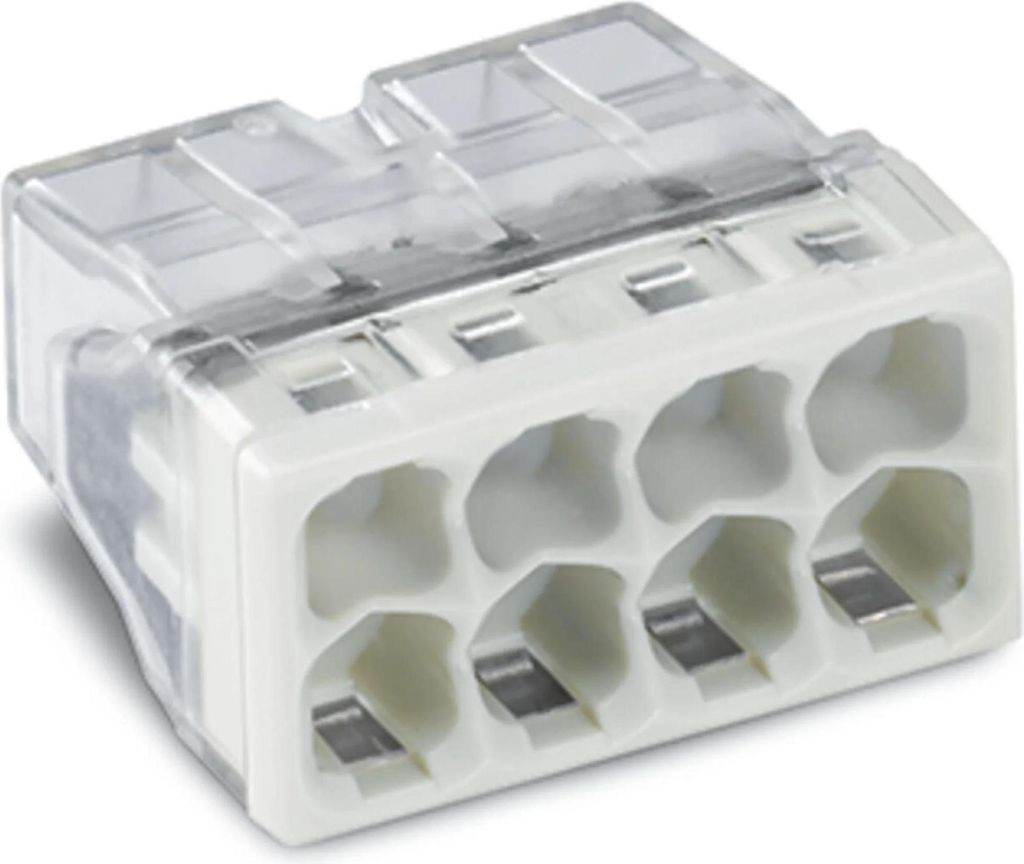

Bornes de jonction COMPACT pour boîtes de dérivation, série 2273
Boîtier transparent, avec raccordement par bornes à fiche pour conducteurs rigides, isolés, ouverture de contrôle intégrée, homologation selon EN 60998, 450 V/4 kV/2, 24A
Possibilité de raccordement : 2x0,5-2,5 mm².
| Fabricant : | WAGO |
| Type de connexion : | Installation Borne rapide |
| Série de connecteurs à fiches : | 2273 |
| Montage électrique : | Borne à ressort |
| Tension nominale : | 450V |
| Courant nominal : | 24A |
| Couleur : | gris |
| Nombre de voies : | 1 |
| Nombre de connexions : | 8 |
| Longueur : | 16.5mm |
| Largeur : | 17.8mm |
| Hauteur : | 10.3mm |
| Section de câble : | 0.5...2.5mm2 |
-----------------------------
Critères de sélection
Nombre de bornes : 8
Couleur du boîtier : transparent
Couleur du couvercle : gris clair
-----------------------------
Catégorie de surtension : II
Degré de pollution : 2
Tension assignée : 450 V
Courant assigné : 24 A
Section de conducteur à un fil : 0,5-2,5 mm²/18-14 AWG
Classe d'inflammabilité de l'isolant selon UL 94 : UL 94 V2
Température d'utilisation continue : jusqu'à 105 °C
Température ambiante : 60 °C
Réf.-Numéro : WGO2273-208
Numéro de : 127648
EAN
: 4050821027881
Avantages :
- Câblage aisé grâce à une conception très compacte
- Possibilité d'insérer jusqu'à 8 conducteurs rigides
- Gamme de sections : 0,5 ... 2,5 mm².
- Les sections peuvent être combinées individuellement
- Fixation des conducteurs rigides en cuivre ("e") à l'aide d'une connexion à pince enfichable
s Borne WAGO 2273 - 8 x 0,5 à 2,5mm² Transp. / Gris
- Câblage confortable pour une construction compacte.
- Jusqu'à 8 conducteurs rigides peuvent être enfichés.
- Plage de section des conducteurs : 0,5 … 2,5 mm².
- Repérage couleur pour un choix rapide et une identification facile.
- Raccordement simple des conducteurs en cuivre rigides via insertion directe.
Caractéristiques techniques Borne WAGO 2273 - 8 x 0,5 à 2,5mm² Transp. / Gris
- Nombre de conducteurs : 8
- Section des conducteurs : 0,5 … 2,5 mm²
- Couleur : transparent / gris
- Type de connexion : insertion directe pour conducteurs rigides
- Compatibilité : jusqu'à 8 conducteurs rigides enfichables
Câblage confortable pour une construction aussi petite que possible. Jusqu'à 8 conducteurs rigides enfichables. Plage de section : 0,5 … 2,5 mm² Choix rapide via un repérage couleur Raccordement des conducteurs en cuivre rigides (« r ») à l'aide l’insertion direct du conducteur
L'original ! Bornes de boîte de jonction WAGO avec raccordement par borne à fiche pour conducteurs rigides. 8 pôles. 0,5...2,5 mm². 24 A/400 V~. Couleur grise/transparente. 50 pièces.
