Contenu de la :
- 1x Wago 221-413 Borne de jonction 3 x 4 mm² 50 pièces
Description du produit:

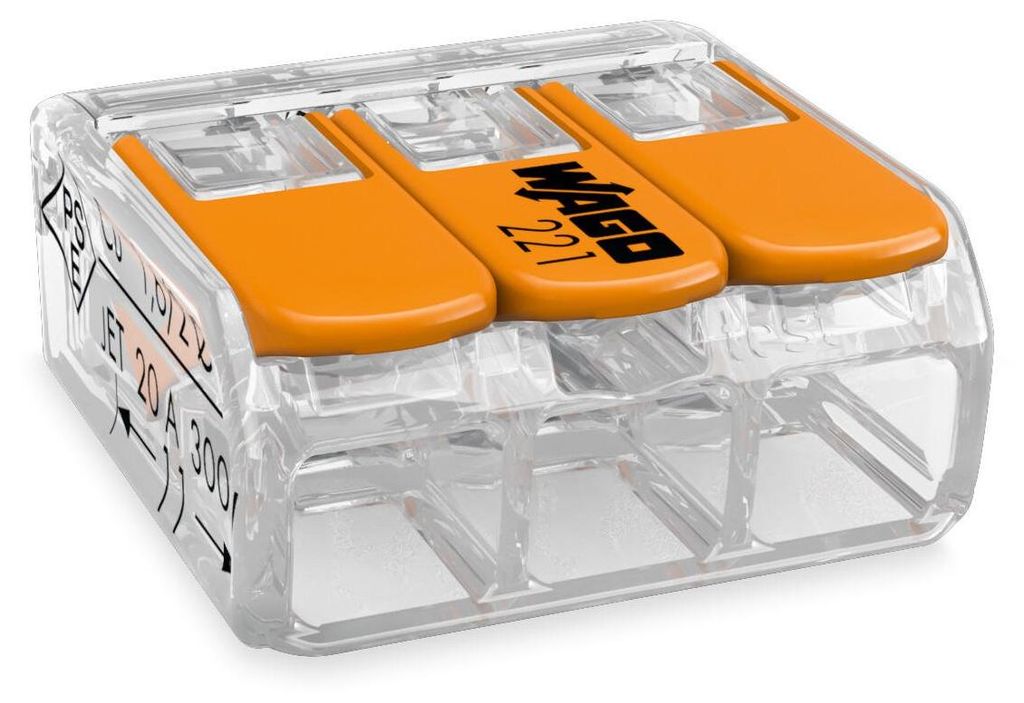

La borne de connexion Wago 221-413 permet une connexion rapide, sûre et sans entretien de différents types de conducteurs - de l'interphone au raccordement de consommateurs puissants comme les cuisinières électriques. Grâce à la technologie CAGE CLAMP®, il est possible de raccorder des conducteurs d'une section de 0,2 mm² à 4 mm² sans traitement préalable, par exemple par des embouts. La borne est conçue pour une tension assignée de 450 V et un courant assigné allant jusqu'à 32 A et nécessite une longueur de dénudage de 11 mm. Avec ses dimensions compactes de 18,8 x 8,4 x 18,6 mm (L x H x P), elle convainc par sa construction peu encombrante et sa grande fonctionnalité. Le boîtier transparent permet un contrôle visuel immédiat du raccordement du conducteur, tandis que les leviers plats, utilisables sans outil, permettent de travailler confortablement même dans des espaces restreints. L'aspect élégant de piano des leviers et la finition précise soulignent la combinaison de la fonctionnalité et du design - un "Made by WAGO", synonyme de fiabilité, de sécurité et de simplicité d'utilisation.
Données techniques:
- Fabricant : Wago
- Nom du fabricant : 221-413
- Points de serrage : 3
- Nombre total de potentiels : 1
- Technique de raccordement : CAGE CLAMP®.
- Mode d'actionnement : levier
- Matériaux des conducteurs raccordables : cuivre
- Section nominale : 4 mm² / 12 AWG
- Conducteur monobrin : 0,2-4 mm² / 24-12 AWG
- Conducteur multifilaire : 0,2-4 mm² / 24-12 AWG
- Conducteur à fils fins : 0,14-4 mm² / 24-12 AWG
- Longueur de dénudage : 11 mm / 0,43 pouce
- Sens du câblage : Câblage latéral
- Largeur : 18,8 mm / 1,181 pouce
- Hauteur : 8,4 mm / 0,331 inch
- Profondeur : 18,6 mm / 0,732 inch
- Couleur : Transparent
- Groupe de matériaux isolants : IIIa
- Matériau d'isolation du boîtier principal : Polycarbonate (PC)
- Classe d'inflammabilité selon UL 94 : V2
- Charge calorifique : 0,064 MJ
- Couleur de l'élément d'actionnement : Orange
- Poids : 2,5 g
- Température ambiante (en fonctionnement) : +85 °C
- Température d'utilisation continue : 105 °C
- Marquage T selon EN 60998 : T85
- En cas d'utilisation commerciale, veuillez respecter les prescriptions de construction !
En cas d'utilisation commerciale, veuillez respecter les réglementations de construction!
LaBorne de jonction WAGO avec levier de manœuvre
La série 221 est le développement de la série 222 qui a fait ses preuves.
La série 221 est nettement plus petite et prend donc moins de place.
De plus, elle est transparente et on a la possibilité de contrôler visuellement la connexion.
- Borne de jonction COMPACT
- pour tous les types de conducteurs
- borne à 3 conducteurs
- avec leviers d'actionnement
- température ambiante max. 85°C
- Sections de conducteur 0,14 à 4 qmm
- AWG 24-12 Cu
- Largeur 18,7 mm, hauteur 8,3 mm, profondeur 18,6 mm
- Consigne de sécurité 1 dans les réseaux mis à la terre
Borne de raccordement WAGO COMPACT, avec levier, pour tous types de conducteurs, 0,14-4 mm², 3 conducteurs ; couleur du boîtier : transparent, couleur du couvercle : orange, température d'utilisation continue : 105 °C, 50 pièces
Nombre de points de serrage
3
Plage AWG
12 – 24
Couleur
multicolore
Convient aux conducteurs flexibles
oui
Convient pour les conducteurs massifs
oui
Convient pour les conducteurs multibrins
oui
Section de conducteur flexible (à fils fins) avec embout
0,14 – 4,00 mm²
Section de conducteur rigide (monofilaire/multifilaire)
0,14 – 4 mm²
Avec leviers d'actionnement
oui
Tension nominale
450 V
Courant nominal
32,00 A
Transparent
oui
Fiche secteur - Désignation du type
sans
3 bornes avec levier de manœuvre
- section nominale 0,14-4 mm²
- couleur transparente
- tension nominale 450 V
- courant nominal 32 A
- convient pour conducteurs massifs
- conducteurs flexibles
- conducteurs multifilaires
- livrable uniquement par lot de 50 pièces
Description
Borne de jonction COMPACT pour tous les types de conducteurs Borne à 3 conducteurs avec leviers deTempérature ambiante max. 85°C
Caractéristiques
| Unité de poids | KG |
| Quantité de référence de poids | 1 |
| Code statistique des marchandises | 85369010 |
| Courant nominal | 32 A |
| Tension nominale | 450 V |
| Couleur | transparent |
| Nombre de bornes | 3 |
| Diamètre du câble | - mm |
| Convient aux conducteurs massifs | oui |
| Section de conducteur flexible (fils fins) avec embout de câble | - mm² de section |
| Section nominale | 0.2 - 4 mm² |
| Adapté aux conducteurs multibrins | oui |
| Convient aux conducteurs flexibles | oui |
| Avec leviers de/td> | oui |
s Borne WAGO 221 Mini 3x4mm² à leviers souple & rigide
- Très simple d'utilisation : lever le levier, insérer le câble et rabattre le levier.
- Convient pour une section de câble maximale de 4 mm².
- Lot pratique de 50 bornes pour des installations rapides et efficaces.
- Couleur orange et transparente pour un contrôle visuel facile.
- Encastrable pour une installation propre et discrète.
Caractéristiques techniques Borne WAGO 221 Mini 3x4mm² à leviers souple & rigide
- Ampérage : 16 A
- Tension : 230 V
- Hauteur : 0,8 cm
- Largeur : 1,8 cm
- Profondeur : 1,9 cm
- Matière : plastique
- Nombre de pièces : 50
- Poids : 0,151 kg
- Couleur : transparent / orange
- Encastrable : oui
- Ecolabel / Ecochèque : non
Section max (mm²) : 4
Tension assignée : 450V Courant assigné : 32A Bornes : 3 Mode d'actionnement : levier Sens du câblage : latéral Couleur du boîtier : transparent Manipulation simple : levier vers conducteur levier vers Installation d'un conducteur à un fil fin ou à plusieurs fils Fixations individuelles possibles
Le boîtier transparent permet désormais de repérer les conducteurs qui n'ont pas été introduits correctement. 32 A/450 V~.
Borne de jonction WAGO avec connexion CAGE-CLAMP® actionnée par levier pour tous les types de conducteurs avec levier d'actionnement, conducteur détachable individuellement. conducteur rigide de 0,2 mm² à 4 mm². conducteur multifilaire de 0,2 mm² à 4 mm². conducteur à fils fins de 0,14 mm² à 4 mm². Longueur de dénudage : 11 mm. Boîtier isolant avec fente de contrôle. Température ambiante maximale : 85 °C. Courant nominal : 32 A. Tension nominale : 450 V. Approuvé par ENEC.
WAGO 3xLAN 221-413 3x0,2x4mm
19,34
