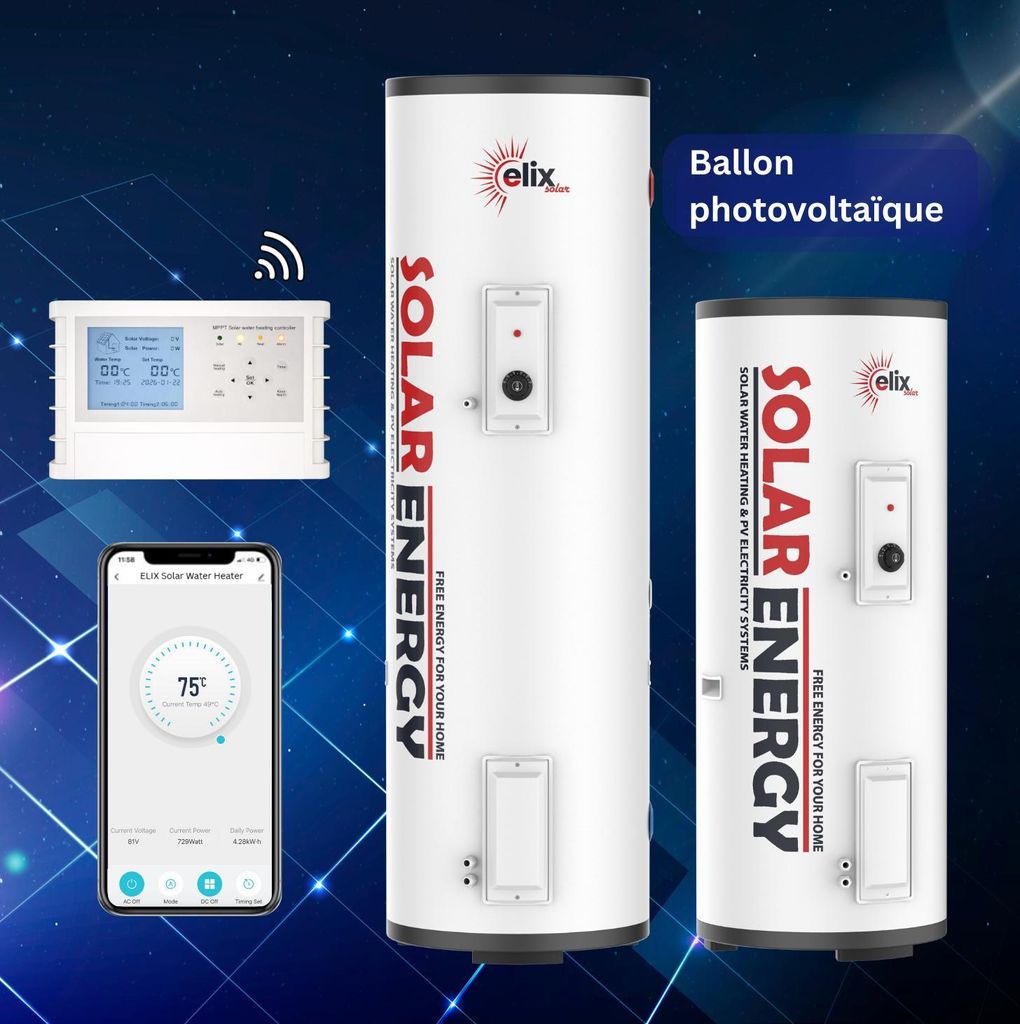

Elix PV 200 L Chauffe eau Solaire Photovoltaïque – Boiler PV DC avec Réservoir d’eau chaude (avec MPPT, DC 1500W)

Elix PV – 150L/200L

Chauffe-eau PV Elix conçu pour une connexion directe avec des panneaux solaires (PV). La chaudière PV utilise un élément chauffant à eau en courant continu (DC) pour convertir l’énergie solaire en eau chaude. L’élément chauffant DC se connecte directement aux panneaux solaires avec des connecteurs MC4 sans onduleur et sans enregistrement au réseau requis. La chaudière utilise également un élément chauffant à eau 230V (AC) lorsque la puissance DC solaire est insuffisante.

Le chauffe-eau PV Elix peut être équipé du contrôleur MPPT Elix qui augmente le rendement énergétique des panneaux PV jusqu’à 30 %.

• Intègre à la fois des éléments chauffants à eau DC et AC.
• Prend en charge les modes Solaire (DC uniquement) et Hybride (DC+AC).
• 100 % d’utilisation de l’énergie solaire – aucun excédent n’est perdu.
• Pas d’onduleur nécessaire - connexion directe aux panneaux solaires
• Installation simple
• Isolation 54 mm – la meilleure de sa catégorie !
• Contrôleur MPPT avec Wi-Fi peut être équipé.
• Un élément chauffant DC plus puissant de 1500 W peut être équipé (standard 1100 W).
• • 5 ans (cuve à eau)
  • 2 ans (composants électriques)

• Matériau de la cuve intérieure : Acier émaillé BTC340R
• Épaisseur de la cuve intérieure : 2,5 mm
• Épaisseur de l’isolation : 54 mm
• Matériau de la cuve extérieure : Acier anti-corrosion
• Pression nominale : 0,8 MPa
• Dimensions :
  • 150 L : Ø520 x 1308 mm
  • 200 L : Ø520 x 1688 mm
  • Taille des tuyaux d’eau : G3/4 ’’
  • Température maximale : 75 °C
  • Puissance de l’élément chauffant DC : dépend de la configuration des panneaux solaires
  • Limite de tension en circuit ouvert de l’élément chauffant DC (Voc) : 110 V
  • Résistance fixe de l’élément chauffant DC :
  • Élément 1100 W : 6,48 Ω
  • Élément 1500 W : 4,8 Ω (produit plus de puissance)
  • Puissance de l’élément chauffant AC : 2000 W
• Tension/fréquence de l’élément chauffant AC : 230 V/50 Hz

La chaudière utilise deux éléments chauffants à eau : des éléments AC et DC. L’élément chauffant DC est connecté directement aux panneaux solaires (pas besoin d’onduleur). L’élément chauffant AC est connecté à une prise murale standard 230 V. Si l’énergie solaire DC n’est pas suffisante, l’AC (230 V) peut être utilisé pour une eau chaude constante – par temps nuageux ou ensoleillé, de jour comme de nuit.

• Mode DC uniquement - Chauffage solaire de l’eau
• Mode Hybride - Chauffage de l’eau DC (solaire) + AC (réseau)

Tous les modèles de chauffe-eau PV Elix peuvent être équipés du contrôleur MPPT Elix. Il suit en continu le point de puissance maximale des panneaux solaires pour des gains d’énergie solaire jusqu’à 30 % :

• Plein soleil :
  Sans MPPT : ~85-95 % │ Avec MPPT : ~98-99 %

• Nuageux / Faible luminosité :
  Sans MPPT : ~40-70 % │ Avec MPPT : ~80-98 %

• Moyenne sur l’année :
  Sans MPPT : Référence │ Avec MPPT : ~25-35 % d’énergie en plus




• Permet de contrôler votre chauffe-eau PV Elix avec votre téléphone (application SmartLife) !
• Surveillance de la puissance/tension PV, commutation de mode, réglage de la température.
• Fournit des modes de fonctionnement supplémentaires pour le chauffe-eau PV

Les panneaux solaires sont simplement connectés avec des câbles MC4 directement au chauffe-eau. Il n’y a pas besoin d’onduleur.

Le tableau ci-dessous montre la quantité d’eau chaude à 55 °C (litres par heure) que la chaudière peut fournir en continu en mode chauffage DC uniquement avec différentes puissances provenant des panneaux PV. Cela permet de voir à quoi s’attendre dans diverses conditions d’ensoleillement et tailles de panneaux solaires.

Conditions

• Élément chauffant AC inactif
• Élément chauffant DC actif
• L’eau dans la cuve est déjà chauffée à 55 °C
• Température de l’eau froide à l’entrée : 15 °C
• Température cible de l’eau chaude : 55 °C
• Température ambiante de la pièce : 20 °C

Puissance de chauffage DC (W) | Alimentation en eau chaude 55 °C (L/h)

• 0 W → 0,0 L/h
• 100 W → 2,15 L/h
• 500 W → 10,70 L/h
• 750 W → 16,05 L/h
• 1100 W → 23,55 L/h
• 1500 W → 32,00 L/h

* Pour voir comment calculer la puissance de chauffage DC pour votre ensemble de panneaux solaires, consultez le manuel PDF ci-dessous.

Elix PV fonctionne comme une batterie d’énergie, accumulant l’excédent d’énergie solaire pendant la journée sous forme d’eau chaude pour une utilisation ultérieure lorsque la en eau est plus élevée. L’isolation thermique de 54 mm garantit presque aucune perte de chaleur.

Anode en magnésium de protection contre la rouille – Protège la surface intérieure de la cuve contre la corrosion. L’anode s’use avec le temps et doit être inspectée et remplacée tous les 24 mois.
