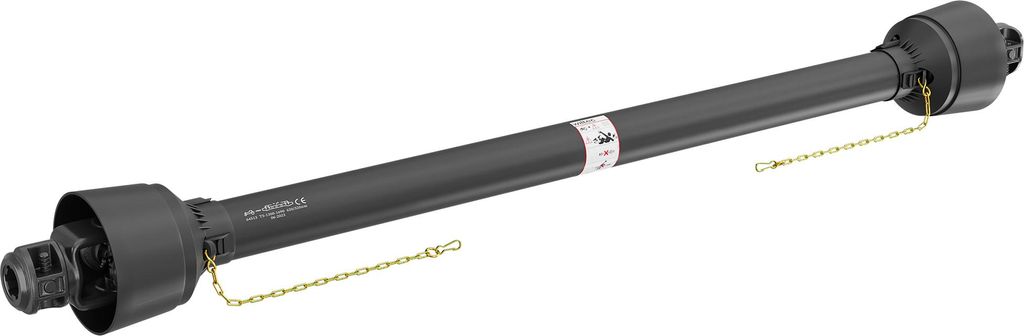

Arbre Transmission T5 Cardan 1300-1430mm 620Nm 540 tr/min 54kW (74CV) 2x 1 3/8" 6 Dents Prise Force

• Longueur : 1300–1430 mm, couple max. 1050 Nm
• Couple : 620 Nm, puissance : 35 kW (47 CV) par 540 tr/min
• Couple : 520 Nm, puissance : 54 kW (74 CV) par 1000 tr/min
• Type de logement 1 (tracteur) : 1⅜″, 34,9 mm, 6 dents
• Type de logement 2 (appareil attelé) : 1⅜″, 34,9 mm, 6 dents

Un arbre de transmission de qualité est essentiel dans l’agriculture puisqu’il s’utilise pour transmettre la puissance du moteur à d’autres composants.

Que vous utilisiez une moissonneuse-batteuse d’autres équipements agricoles comme des treuils forestiers, des pulvérisateurs, des fendeuses de bûches, nos arbres PTO (de l’anglais « Power take-off ») conviennent à toutes les applications dans lesquelles une prise de force est utilisée comme sortie de puissance. Nos arbres de transmission se distinguent par leur haute qualité et leur longue durée de vie. Ils sont fabriqués à partir de matériaux de haute qualité qui prouvent une fiabilité même lorsqu’ils sont soumis à une utilisation intensive. Trouvez le modèle parfait pour vos besoins spécifiques en consultant les différents arbres de cardan que nous avons en vente.

Les données de puissance de l’arbre de transmission indiquées en kW (CV) et en Nm se réfèrent à une durée de vie moyenne d’environ 1000 heures, en tenant compte des intervalles de lubrification nécessaires. Une augmentation de la puissance indiquée diminue l’espérance de vie de l’arbre de transmission. Or une diminution de la puissance prolonge la durée de vie. Les spécifications de performance mentionnées sont valables pour un angle de flexion de 5° avec des joints de cardan standards. Il est donc préférable de choisir une prise de force plus grande que nécessaire, mais jamais plus petite.

Comment trouver le bon arbre de transmission ?
Les facteurs suivants sont importants avant l’achat :
– Puissance en kilowatts
– Vitesse de rotation en tours par minute - doit correspondre à la vitesse de rotation de l’équipement raccordé (généralement 540 tr/min et 1000 tr/min). Note : La puissance dépend de la vitesse de rotation.
– Type d’attelage - flasque ou bride est la partie de l’arbre de transmission qui est connectée à l’équipement attelé.
– Longueur - N’oubliez pas qu’un arbre trop court ou trop long peut causer des dysfonctionnements !

Abmessungen
Longueurs : min. 1300 mm, max. 1690 mm
Arbre : triangle extérieur 51,3 mm, intérieur 44,7 mm

Material
Acier

Materialstärke
Welle: außen 2,9 mm, innen: 4,0 mm

Sicherheitshinweise

•Lisez les instructions d’utilisation et les consignes de sécurité avant la mise en service et veuillez les respecter.
•Cet appareil n’est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales limitées ou un manque d’expérience et/ou de connaissances, à moins qu’une personne responsable de leur sécurité ne les surveille ou ne les ait instruites à propos de la bonne manière d’utiliser l’appareil.
•Les enfants doivent être surveillés pour que l’on puisse s’assurer qu’ils ne jouent pas avec l’appareil.
•Les prises de force sont exclusivement destinées à être utilisées dans des machines et appareils agricoles.
Ne pas utiliser à d'autres fins.

Danger
•Assurez-vous que toutes les prises de force sont équipées de protections appropriées afin d'éviter les blessures.
•Reliez solidement la prise de force à la machine et à l'entraînement afin d'éviter qu'elle ne se détache pendant le fonctionnement.
•Arrêtez toujours la machine et le moteur et attendez l'arrêt complet de la prise de force avant de procéder à l'entretien.
•Tenez les personnes, en particulier les enfants, éloignées de la prise de force pendant le fonctionnement.

•Portez des vêtements ajustés afin d'éviter de vous coincer dans la prise de force en rotation.

•Utilisez la prise de force uniquement dans les limites de vitesse spécifiées pour éviter d'endommager les machines et de provoquer des dangers.
