Drabest | Élévateur de toit pour installations photovoltaïques, en aluminium, 12,5 m, capacité de charge 125 kg, treuil électrique 230 V 1050 W, câble de 12 m

Drabest | Ascenseur de toit - échelle de levage - pour panneaux photovoltaïques, 12 m - Ascenseur de toit pour systèmes photovoltaïques

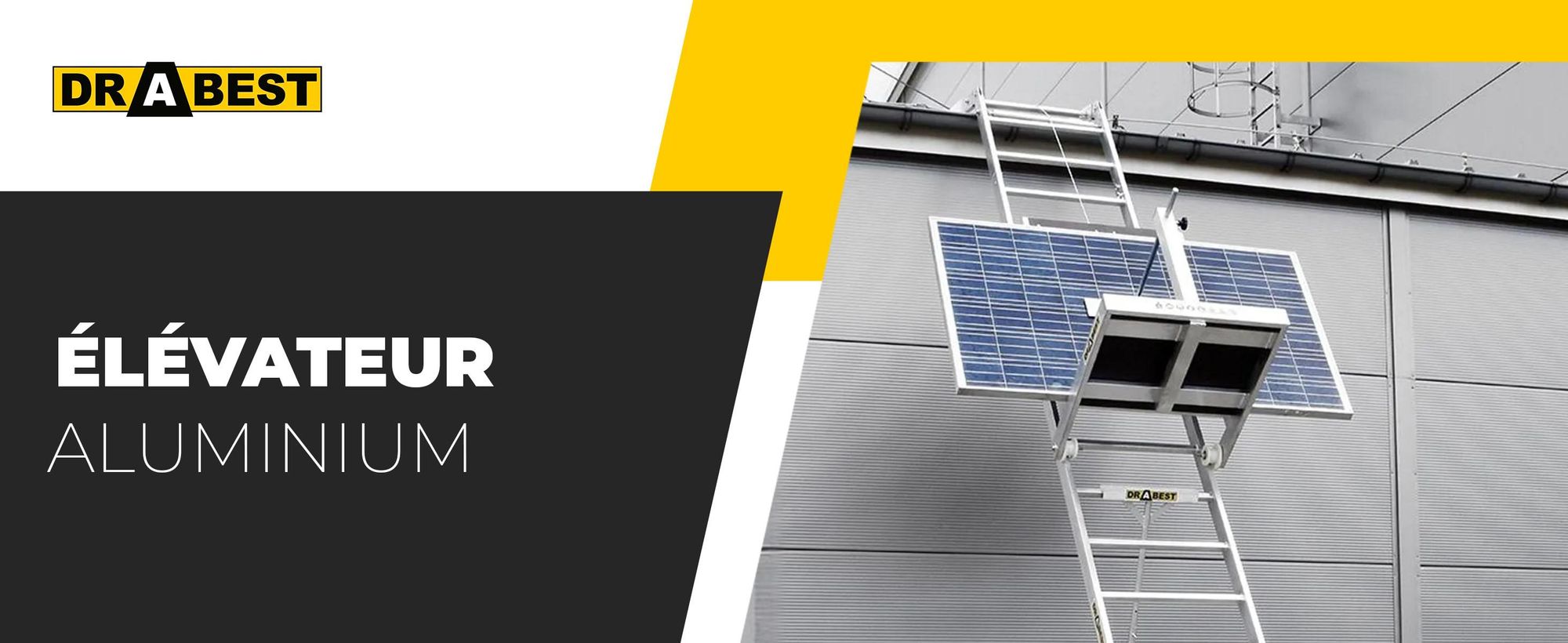

L'élévateur de toit Drabest est une échelle légère en aluminium, idéale pour les travaux en hauteur.

• Structure d'échelle en aluminium avec barreaux nervurés


• Poids de tous les composants : 90 kg


• Capacité de charge : 125 kg


• Longueur du câble : 12 m


• Vitesse de levage : 10 m/min en moyenne


• Tension d'alimentation 230 V


• Puissance du moteur 1050 W


• Chariot de transport avec côtés articulés


• Dimensions du chariot de transport - base : 760 mm x 720 mm, côtés : 230 mm x 720 mm


• Dimensions de l'échelle élévatrice repliée : 630 mm x 580 mm


• Montage et démontage faciles

Charge de levage autorisée - jusqu'à 125 kg

Longueur du câble - 12 m

Hauteur maximale du toit : 6,5 m

La longueur minimale de la travée supportée par le toit est de 2,5 m

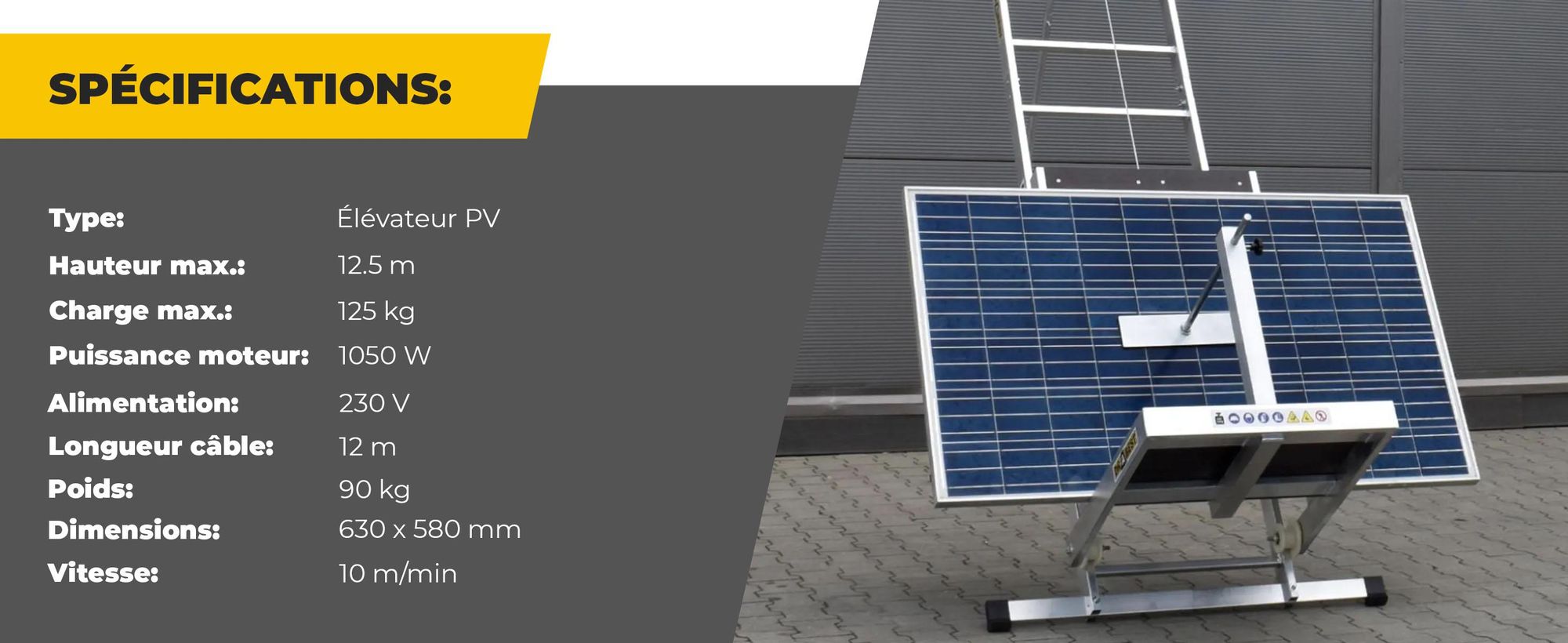

Paramètres du produit :

1. Dimensions de l'élévateur lorsqu'il est plié :

• Largeur totale de l'élévateur 630 mm


• Largeur intérieure de l'élévateur 580 mm


• longueur maximale de l'élévateur jusqu'à 12,5 m


2. Capacité de levage : jusqu'à 125 kg

3. Longueur du câble : 12 m

4. Vitesse de levage : moyenne 10 m/min

5. hauteur maximale du toit : 6,5 m

POUR GARANTIR UNE SÉCURITÉ MAXIMALE, DEUX SUPPORTS SONT INCLUS DANS LE KIT. LE SUPPORT LE PLUS COURT DOIT ÊTRE PLACÉ ENTRE LE 1ER ET LE 2E SEGMENT.

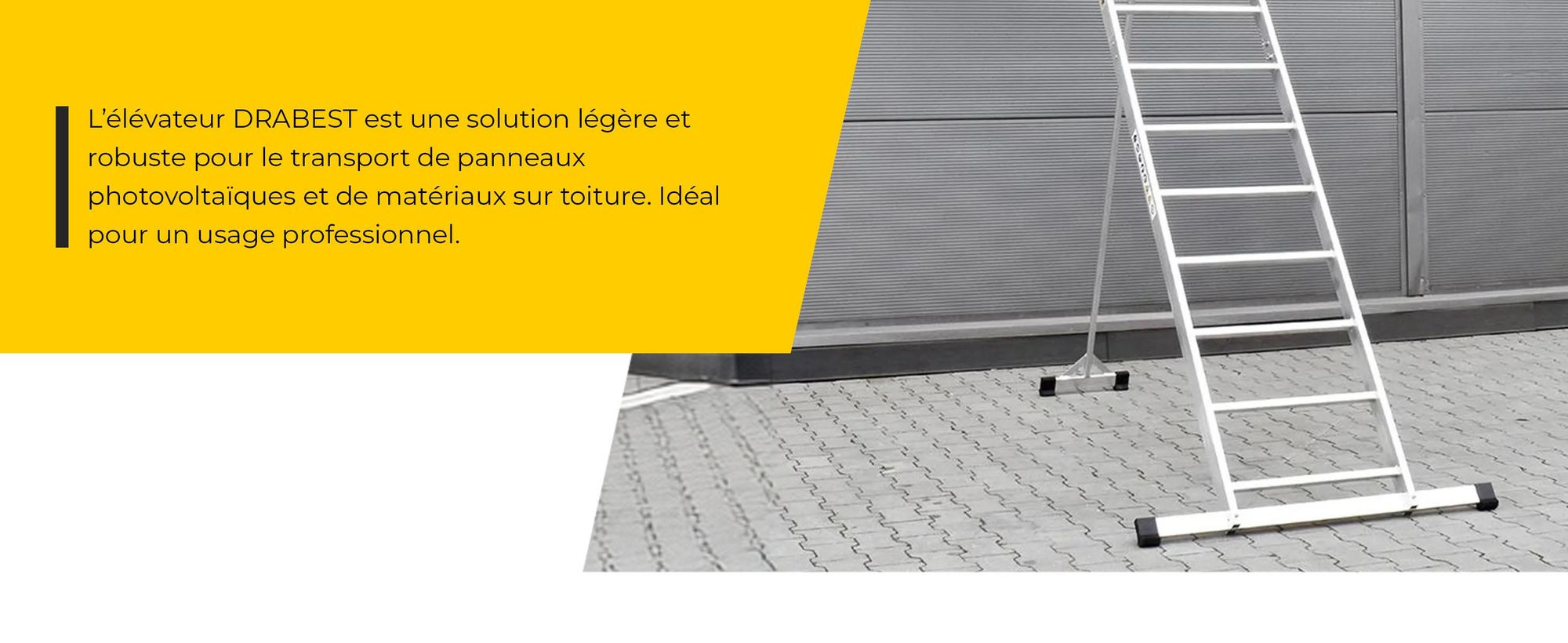

• Le treuil d'échelle DRABEST sur rail est un produit polyvalent et fiable recommandé pour le transport rapide de tuiles ou d'autres objets. Il est robuste et son montage simple sans outil permet d'économiser du temps et de la main-d'œuvre !


• Les cadres d'échelle légers forment unsystème modulaire qui un large éventail d'options de configuration.


• Les échelons en aluminium sont en profilé de 28x28 mm et les poteaux en profilé de 82x25 mm.


•


• La longueur de levage maximale est de 12,5 m(longueur du câble : 12 m)


• Charge maximale de 125 kg


• Construction robuste en aluminium extrudé.

Liste des pièces :

• Cadre d'échelle 1,85 m avec stabilisateur / No. 1 / - 1 pc.


• Cadre d'échelle 1,85 m / No. 2 / - 3 pcs


• Cadre d'échelle 1,06 m / No. 3 / - 2 pcs.


• Cadre articulé / No. 4 / - 1 pc.


• Châssis de roulement / N° 5 / - 1 pièce


• Chariot de transport / N° 6 / - 1 pc.


• Support télescopique / N° 7 / - 3 pcs.


• Support de serrage / No. 8 / - 1 pc.

- Guides latéraux du chariot - 2 pièces

- Butées inférieures pour empêcher le chariot de rouler hors des profilés - 2 pièces

La hauteur maximale jusqu'au toit est de 6,5 m.

En outre, des échelles sont placées sur le toit.

Une hauteur totale de 12,5 m peut être atteinte.

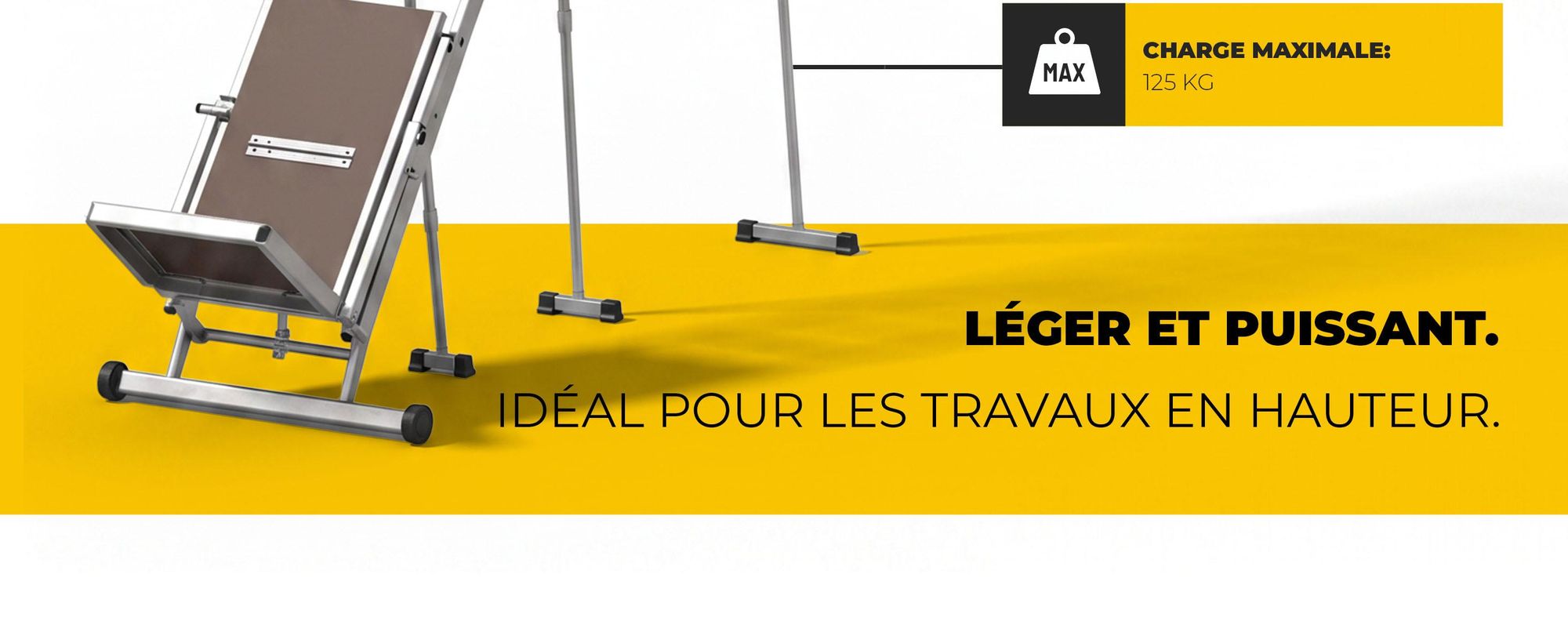

CHARIOT DE TRANSPORT DE PANNEAUX PHOTOVOLTAÏQUES

• Le chariot de transport des panneaux photovoltaïques se compose d'un cadre en aluminium et est recouvert d'un contreplaqué imperméable et antidérapant.


• Il est équipé d'une poignée spécialement adaptée au transport de panneaux photovoltaïques.

• Dimensions :

Hauteur - 0,8 [m] Largeur - 1,18 [m] Profondeur - 0,72 [m]

Pince (bras de sécurité) pour le transport de panneaux photovoltaïques

Le cadre spécialement conçu protège les panneaux contre les mouvements incontrôlés. La pince est constituée d'un tube d'acier ø 15x1,5 mm réglable en continu ; la surface de serrage (maintien) est également recouverte de micro caoutchouc, une surface qui n'endommage pas les panneaux. La pince peut également être complètement retirée, car la partie de serrage (fer plat avec micro-caoutchouc) est vissée à l'intérieur.

MOTEUR DU CINTRE

Le moteur du treuil est la pièce maîtresse de toute la structure. Le moteur a une capacité de charge maximale de 400 kg. Il est équipé d'un câble de 12 m de long qui permet de tirer le chariot à la hauteur souhaitée. Le palan est commandé par une télécommande à câble, qui permet à l'opérateur de contrôler le moteur à une distance sûre tout en gardant un contact visuel constant avec le moteur en marche, de sorte que l'opérateur peut réagir à tout moment. En outre, le moteur est équipé d'un frein de sécurité qui empêche le câble d'être tiré trop loin et de se dérouler. Le moteur est monté sur 4 boulons sur une structure spéciale en aluminium (tôle ondulée de 3 mm d'épaisseur) soudée à la section de l'échelle.

• Puissance du moteur 1050 W


• Tension d'alimentation - 230 V


• Vitesse de levage - 8 m/min

Les segments sont assemblés en fixant un segment de l'échelle à une pièce de liaison en acier spécial dans l'autre segment de l'échelle et en vissant (fixant) les segments ensemble à l'aide de vis dites "papillon".De cette façon, on obtient une connexion permanente qui permet également un assemblage facile.La polyvalence de cette connexion réside dans le fait que chaque segment peut être assemblé.
