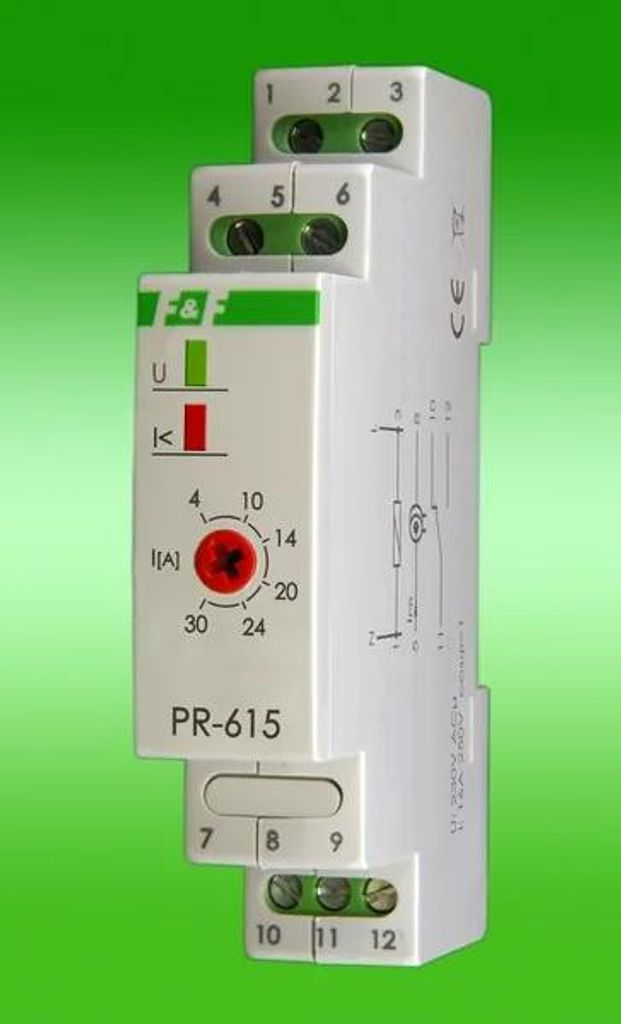

PR-615 Relais de délestage 16A 1Z 1M 230V AC

Montage sur rail 35 mm. Plage de réglage 4÷30 A. Avec canal de passage pour le câble d'alimentation du récepteur. Les relais de délestage sont utilisés notamment lorsque au moins deux récepteurs de forte puissance pouvant fonctionner indépendamment sont raccordés au circuit électrique, et dont le fonctionnement simultané provoquerait le déclenchement des protections de courant. Le relais est utilisé dans les systèmes où les circuits prioritaires ont une capacité de charge supérieure à 16 A. L'appareil dispose d'un canal de passage pour le câble d'alimentation du récepteur (Ø max = 4 mm), qui est séparé galvaniquement du système de mesure du relais. Type avec canal de passage * Tension d'alimentation 230 V AC Élément d'exécution relais Configuration des contacts 1 × NO/NC Séparation des contacts OUI Courant maximal des récepteurs non prioritaires 16 A ou plus avec utilisation d'un contacteur Courant maximal des récepteurs prioritaires limité par la section du câble traversant (Ø max : 4 mm) Courant de commutation 4÷30 A Temporisation de commutation 0,1 s Temporisation de retour 0,1 s Hystérésis de retour d'alimentation 10% Diamètre de l'orifice de passage 4 mm Raccordement bornes à vis 2,5 mm² Couple de serrage 0,4 Nm Consommation 0,4 W Température de fonctionnement -25 ÷ 50 °C Dimensions 1 module (18 mm) Montage sur rail 35 mm Indice de protection IP20

Caractéristiques techniques – Relais de délestage
