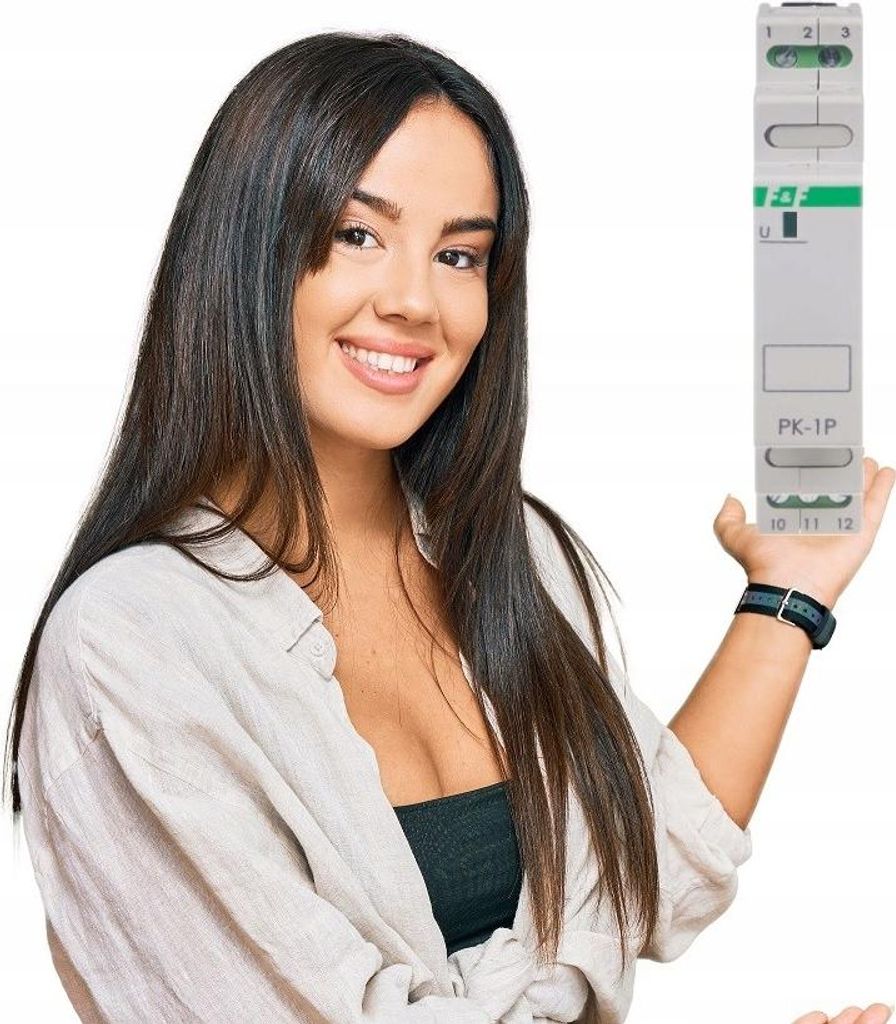

PK1P-230 Relais électromagnétique 16A 1P 1M 230V AC

F&F | Relais électromagnétique PK-1P - 230V - Compact - Signalisation LED verte - Haute fiabilité

---

• Ce relais électromagnétique compact est conçu pour offrir une fiabilité exceptionnelle dans vos installations électriques.

---

Fonctionnalités Techniques

• Il se distingue par sa facilité d'utilisation et sa performance optimale, garantissant un fonctionnement efficace dans divers environnements. L'activation de la bobine du relais entraîne un changement d'état des contacts, signalé par une LED verte, assurant une visibilité claire du statut de l'appareil.

---

Spécifications du produit

• Le relais PK-1P se caractérise par des spécifications techniques de pointe, qui en font un choix idéal pour de nombreuses applications. Voici les détails techniques clés :

• Marque : F&F

• Mod?le : PK-1P 230V

• Alimentation : 230V AC

• Courant nominal :16 A

• Contacts : 1P

• Catégorie d'utilisation : AC-7A

• Tension d'isolement :400 V

• Tension d'impulsion : 2,5 kV (contacts - bobine)

• Circuits séparés : 3,6 kV

• Intervalle de contact : 1,2 kV

• Degré de pollution : 3

• Résistance aux surtensions : 3 kV

• Degré de protection : IP20

• Temps de réponse : max. 40 ms

• Temps de coupure : max. 20 ms

• Durée de vie mécanique : minimum 5×10^6 cycles

• Indicateur d'alimentation : LED verte

• Consommation : 25 mA

• Température de fonctionnement : -25 ? 50 °C

• Montage : sur rail TH35

• Connexions : bornes ? vis de 2,5 mm?

• Dimensions : 1 module (18 mm)

• Certificat : produit conforme aux normes CE

---

Fonctionnement et Sécurité

• Le fonctionnement du relais PK-1P est simple et efficace. Lorsqu'une tension est appliquée ? la bobine, les contacts sont activés, passant de la position 11-10 ? 11-12,qui est indiqué par l'allumage de la LED verte. En cas de coupure de courant, les contacts retournent automatiquement ? leur position initiale, garantissant ainsi une sécurité accrue dans vos installations.relais est donc idéal pour les syst?mes nécessitant une fiabilité et une précision constantes.

---

Avantages du produit :

• Fiabilité élevée : Conçu pour un fonctionnement constant et durable, garantissant une performance optimale.

• Signalisation claire : La LED verte fournit une indication visuelle immédiate de l'état du relais.

• Facilité d'installation : Montage simple sur rail de 35 mm, permettant une intégration rapide dans vos syst?mes.

• Large plage de température : Fonctionnement efficace dans des conditions allant de -25 ? 50 °C, adapté ? divers environnements.

• Durabilité : Capable de supporter un minimum de 5 millions de cycles,qui en fait un choix économique ? long terme.

---

Les avantages inégalés du relais PK-1P

• Le relais électromagnétique PK-1P de F&F se distingue par sa combinaison unique de performance, de fiabilité et de facilité d'utilisation. Grâce ? ses caractéristiques techniques avancées et ? sa conception robuste, il répond parfaitement aux exigences des installations électriques modernes. Optez pour le PK-1P pour garantir un contrôle efficace et sécurisé de vos syst?mes électriques.

Configuration des contacts 1xNO/NC. Courant de charge 16 A. Tension d'alimentation 230 V AC. Relais électromagnétiques en boîtier monomodule pour montage direct sur rail 35 mm. Tension d'alimentation 230 V AC Tolérance de la tension d'alimentation -15 ÷ 10 % Courant de charge maximal AC-1 16 A Élément d'exécution relais Configuration des contacts 1 × NO/NC Séparation de contact OUI Consommation de courant maximale 25 mA Endurance mécanique min. 5x10⁶ cycles Raccordement bornes à vis 2,5 mm² Couple de serrage 0,4 Nm Température de fonctionnement -25 ÷ 50 °C Dimensions 1 module (18 mm) Montage sur rail 35 mm Indice de protection IP20

Caractéristiques techniques – Relais inverseur

Courant assigné	16 A
Largeur	18 mm
Hauteur	90 mm
Profondeur	65 mm
	Monostable
Type de contact	Simple
Type de raccordement électrique	Connexion à vis
	230 V
Type de tension d'alimentation	AC
Indice de protection (IP)	IP20
Tension de fonctionnement pour AC 50 Hz	230 V
	AC
Nombre de contacts inverseurs	1

Puissance de commutation maximale pour lampes à incandescence [W] : 2300 Puissance de commutation maximale pour lampes fluorescentes (avec compensation parallèle) [VA] : 800 Fonction : mécanique Mode de montage : rail DIN Largeur exprimée en nombre de modules : 1 Profondeur d'installation [mm] : 43.
