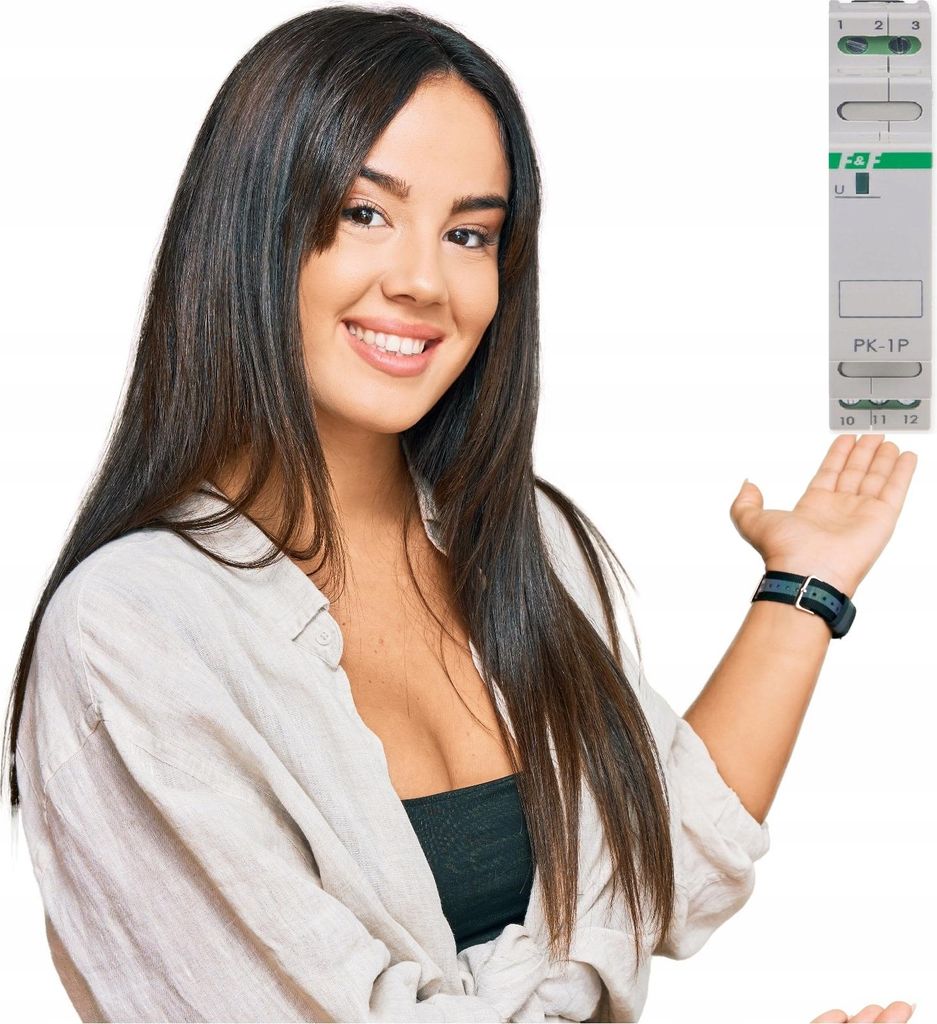

Relais électromagnétique PK-1P-12V - 12V AC/DC - Compact - LED verte - Haute fiabilité

F&F | Relais électromagnétique PK-1P-12V - 12V AC/DC - Compact - LED verte - Haute fiabilité

---

• Relais électromagnétique de haute performance pour applications diverses

---

Conception et installation

• Le relais électromagnétique PK-1P-12V de F&F est conçu pour un montage direct sur rail TH-35, offrant une solution fiable et compacte pour vos besoins électromécaniques. Avec sa conception ? un module, il s'int?gre facilement dans tout tableau électrique, garantissant une installation simplifiée.

---

Caractéristiques techniques

• Marque : F&F Pabianice

• Mod?le : PK-1P-12V

• Alimentation : 12V AC/DC

• Courant de charge :<16 A

• Contacts : 1P

• Tension d'isolement : 2,5 kV (contacts - bobine)

• Protection contre les surtensions : 3 kV

• Degré de pollution : 3

• Degré de protection : IP20

• Temps de réponse : max. 40 ms

• Temps de désactivation : max. 20 ms

• Durée de vie mécanique : min. 5 x 10^6 cycles

• Indicateur d'alimentation : LED verte

• Consommation : 25 mA

• Température de fonctionnement : -25 ? 50 °C

• Montage : sur rail TH-35

• Connexions : bornes ? vis 2,5 mm?

• Dimensions : 1 module (18 mm)

---

Fonctionnement et signalisation

• Lorsque la tension est appliquée ? la bobine du relais, les contacts se déplacent vers la position 11-12, indiquée par la LED verte qui s'allume. En cas de coupure de courant, les contacts retournent automatiquement ? leur état initial (11-10), offrant ainsi une sécurité et une fiabilité accrues dans vos installations électriques.

---

Avantages du produit :

• Fiabilité élevée : Conçu pour des performances durables,relais assure un fonctionnement stable dans diverses conditions.

• Installation facile : Sa conception modulaire permet un montage rapide et sans tracas sur rail, idéal pour les professionnels comme pour les amateurs.

• Indicateur LED : La présence d'une LED verte facilite le suivi de l'état du relais, améliorant la gestion et la maintenance des syst?mes électriques.

• Résistance aux surtensions : Avec une capacité de résistance aux surtensions de 3 kV,relais prot?ge vos circuits contre les pics de tension.

• Durabilité : Avec une durée de vie mécanique d'au moins 5 millions de cycles,relais est conçu pour durer, réduisant ainsi les co?ts de maintenance ? long terme.

---

Les principaux avantages de l'utilisation derelais électromagnétique

• Le relais électromagnétique PK-1P-12V de F&F est la solution idéale pour ceux qui recherchent un dispositif fiable, compact et facile ? installer. Avec ses fonctionnalités avancées et ses spécifications techniques impressionnantes, il répond parfaitement aux exigences des syst?mes électriques modernes.

Tension d'alimentation 12 V AC/DC
Tolérance de la tension d'alimentation -15 ÷ 10 %
Courant de charge maximal AC-1 16 A
Élément d'exécution Relais
Configuration des contacts 1 × NO/NC
Séparation des contacts NO
Consommation maximale de courant 25 mA
Durée de vie mécanique min. 5x10⁶ cycles
Raccordement Bornes à vis 2,5 mm²
Couple de serrage 0,4 Nm
Température de fonctionnement -25 ÷ 50 °C
Dimensions 1 module (18 mm)
Montage sur rail de 35 mm
Classe de protection IP20

Puissance de commutation maximale pour lampes à incandescence [W] : 2300 Puissance de commutation maximale pour lampes fluorescentes (avec compensation parallèle) [VA] : 800 Fonction : entièrement électronique Mode de montage : rail DIN Largeur exprimée en nombre de modules : 1 Profondeur d'installation [mm] : 43.
