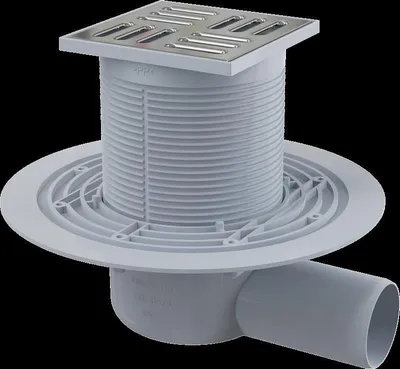

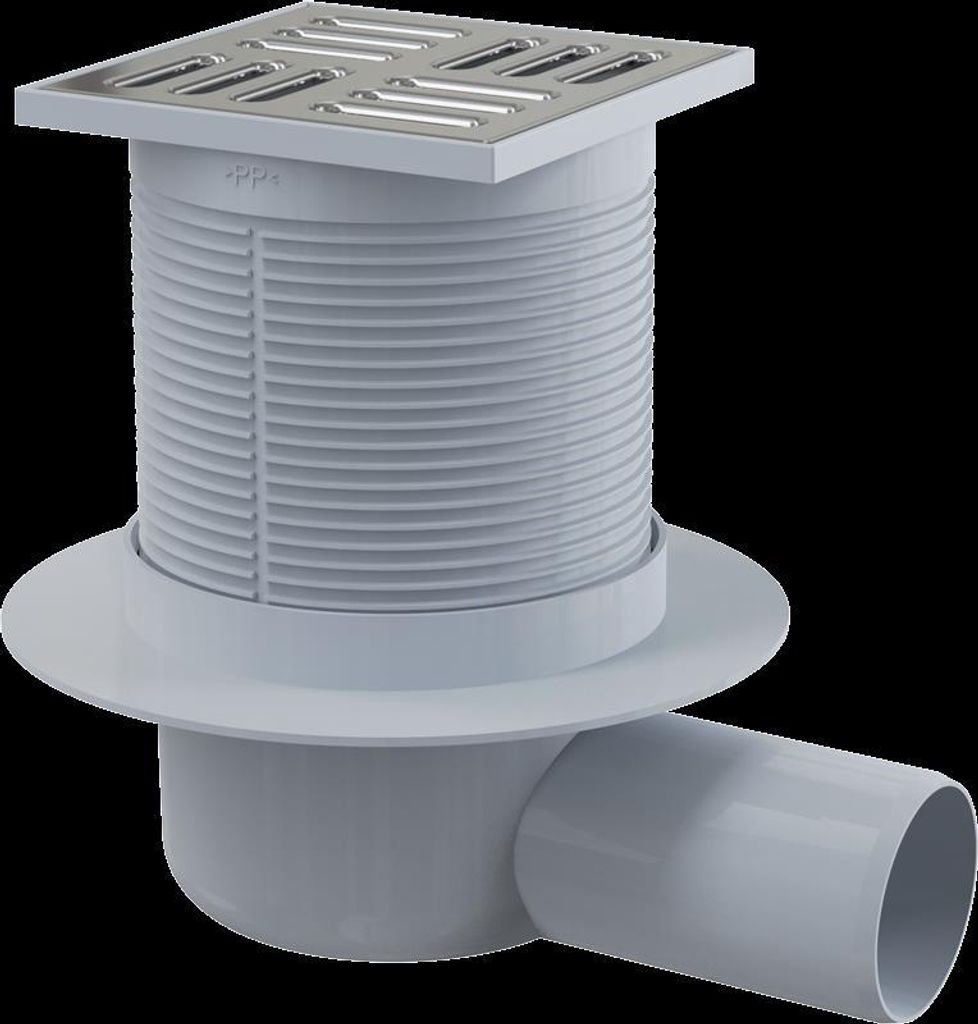

AlcaDrain Bodenablauf 105×105/50 mm mit einem waagrechten Abgang, Edelstahl Rost, Geruchsverschluss mit Sperrwasser

• Zur Entwässerung einer bodengleichen Dusche
• Für barrierefreien Zugang
• Für Innenräume, in denen häufige Nutzung mit regelmäßigem Wasserablauf in den Abfluss (Badezimmer) zu rechnen ist

Eigenschaften

• Gitter aus Edelstahl 102×102×5 mm
• Höhenverstellbarer Stutzen 9-95 mm
• der Isolationskragen für die Anbindung an die Wasserdämmung des Baus
• Seitlicher Anschluss an einen Ablauf Ø50 mm
• Siphon ermöglicht die perfekte Reinhaltung, bis zum Abflussrohr
• Der Wassergeruchsverschluss verhindert ein Durchdringen von Gerüchen aus der Kanalisation
• Kompatibilität mit den Teilen von Duschrinnen inklusive des Wasser-, Trockengeruchverschlusses und des kombinierten Geruchsverschlusses SMART
• Material: Polypropylen, gegen mechanische, chemische und thermische Beschädigung beständig
• Material: rostfreier Stahl AISI 304, DIN 1.4301 ( Rost )

Technische Daten

Durchfluss	46 l/min
der Geruchsverschluss	51 mm
Beständigkeit des Geruchsverschlusses gegen Druck	480 Pa
die Belastungsklasse K3	300 kg
Abfallrohrleitung Ø	50 mm
Gesamte Bauhöhe	88 – 174 mm

• Bodenablaufkörper waagrecht Ø50 mm
• Bodenablauf Aufsatz 105x105 mm
• Gitter - Edelstahl
• Geruchsverschluss mit Sperrwasser
• Dichtungssatz

• grille en acier inoxydable 102x102x5 mm
• col réglable en hauteur 9-95 mm
• large collier d'isolation pour le raccordement à l'étanchéité du bâtiment
• raccordement latéral à l'évacuation Ø50 mm
• siphon nettoyable mécaniquement jusqu'au tuyau d'évacuation
• obturateur d'odeurs combiné SMART
• la colonne d'eau et le clapet mécanique empêchent plus efficacement les odeurs provenant des eaux usées
• compatible avec les éléments de siphon de sol, y compris les bouchons d'eau, les bouchons secs et le bouchon d'odeur combiné SMART
• matériau en polypropylène résistant aux dommages mécaniques, chimiques et thermiques

Application :
Pour les zones intérieures où l'on ne s'attend pas à une utilisation fréquente de l'évacuation (buanderies, chaufferies, caves).
Pour l'évacuation au niveau du sol.
Pour l'accès des fauteuils roulants.

Inclus : corps de vidange latéral Ø50 mm, gorge de vidange 105x105 mm, grille en acier inoxydable, obturateur d'odeurs combiné SMART, jeu de joints.

Paramètres techniques :
Résistance du bouchon anti-odeur à la pression 480 Pa.
Débit avec grille d'entrée 46 l/min.
Bouchon anti-odeurs 51 mm.
Classe de charge K3 300 kg.

photo d'illustration

Siphon de sol adapté aux zones intérieures où l'on s'attend à une utilisation fréquente, associée à une évacuation régulière de l'eau dans le siphon (salles de bains). Pour l'évacuation au niveau du sol. Pour l'accès des fauteuils roulants.

Entrée de sol APV1, fabricant AlcaPlast.
