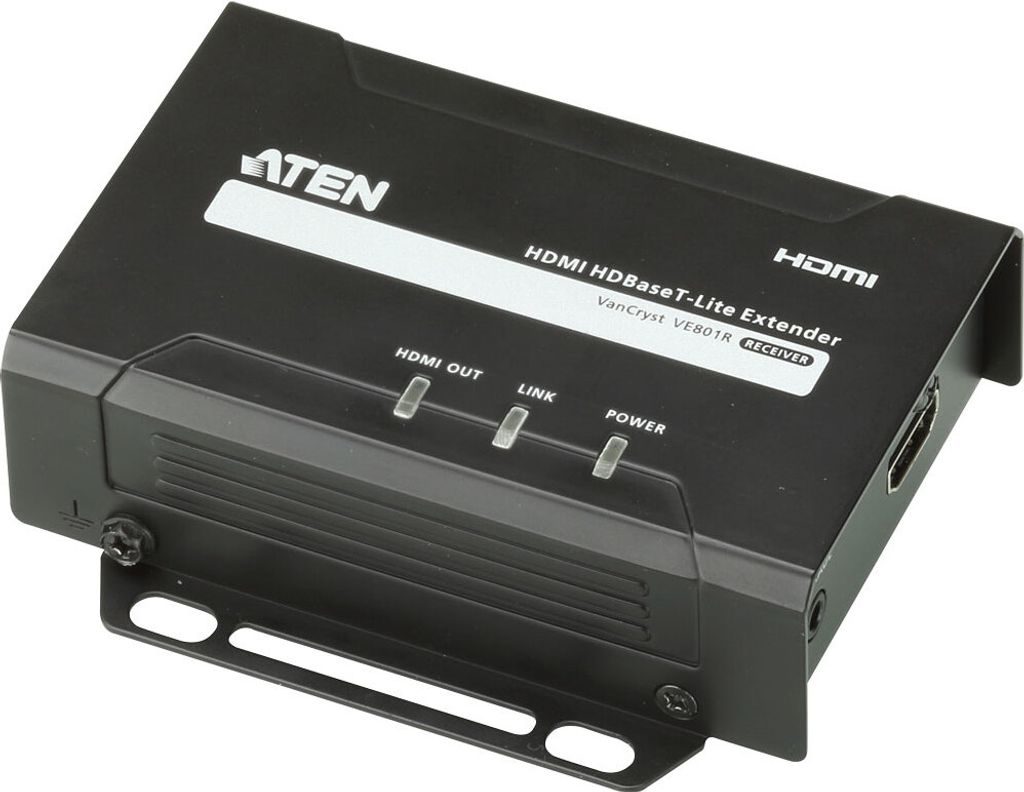

Aten VE801R Récepteur vidéo VE801R, HDMI-HDBaseT-Lite, classe B

le récepteur VE801R HDMI HDBaseT-Lite se connecte à jusqu'à des émetteurs HDBaseT* pour prolonger les signaux jusqu'à 70m de la source via un câble cat 5e/6/6a. Il supporte les fonctions HDMI telles que 3D, Deep Color et les résolutions d'image 4K, ainsi que Dolby Digital 5.1, DTS HD Audio et est compatible HDCP. Le design tout-en-un du VE801R permet d'installer facilement l'appareil à n'importe quel endroit. Le couvercle latéral est doté d'encoches antidérapantes qui empêchent l'appareil de tomber accidentellement lors de l'installation. Les encoches améliorent également la possibilité de lire les voyants d'état LED. Le VE801R convient parfaitement aux centres de divertissement numérique ou à toute installation nécessitant une qualité vidéo HDMI supérieure sur une longue distance.

* Émetteurs HDBaseT compatibles : VE801T ATEN VE801R Récepteur vidéo, HDMI-HDBaseT-Lite, classe B

Sortie vidéo
Interfaces	1 x HDMI type A femelle (noir)
Impédance	100 ?
Vidéo
Taux de transfert max. Débit de données	10,2 Gb/s (3,4 Gb/s par voie)
Taux de rafraîchissement max. Horloge pixel	340 MHz
Conformité	HDMI (3D, Deep Color, 4K) Compatible HDCP Consumer Electronics Control (CEC)
Nombre max. Résolutions / Distance	Jusqu'à 4K à 35 m (cat. 5e/6) / 40 m (cat. 6a) ; 1080p à 60 m (cat. 5e/6) / 70 m (cat. 6a) *Support 4K : 4096 x 2160 / 3840 x 2160 à 60 Hz (4:2:0) ; 4096 x 2160 / 3840 x 2160 à 30 Hz (4:4:4)
Audio
Sortie	1 x HDMI type A femelle (noir)
Alimentation électrique
Prises	1 x prise de courant continu (noir) sans verrouillage
Consommation	5 V tension continue, 4,23 W
Environnement
Température de fonctionnement	0 - 50°C
	-20 - 60°C
Humidité	0 - 80 % d'humidité relative, sans condensation
Caractéristiques physiques
Boîtier	Métal
Poids	0.25 kg ( 0.55 lb )
Dimensions ( L x l x H )	12.47 x 8.70 x 3.00 cm ( 4.91 x 3.43 x 1.18 in. )

1x VE801R HDMI HDBaseT-Lite Extension
1x 0AD6-1F05-26EG Adaptateur secteur
1x Manuel d'utilisation

"

Adaptateur actif pour la transmission de signaux HDMI non compressés sur câble UTP/STP cat.5,6,7 avec technologie HDBaseT Lite - récepteur uniquement.

• VE801R
• Chipset : VS010RX
• Connecteurs :
• sortie HDMI : HDMI A(F)
• connexion à l'émetteur : RJ45F
• connecteur de mise à niveau : jack stéréo 3,5F
• alimentation : jack DC5.5x2.1F
• Distances : Jusqu'à 70m sur un câble cat 6a pour le FullHD, ou 40m pour le 4K2K.
• HDBaseT 1.0
• Prise en charge :
• HDMI (3D, Deep Color, 4K)
• HDCP
• Contrôle de l'électronique grand public (CEC)
• Vitesse de transmission : 10.2Gbps
• Résolution :
• 4K2K 4096 x 2160 / 3840 x 2160 @60Hz(4:2:0) ou @30Hz(4:4:4)
• - 35m : cat.5e/6
• - 40m : cat.6a
• FullHD 1080p
• - 60m : cat.5e/6
• - 70m : cat.6a
• Largeur de bande : 340 MHz
• Alimentation : alimentation externe DC 5V (connecteur de sortie DC jack5.5x2.1M)
• Consommation électrique : 4,23 W
• Informations complémentaires :
• - fixation du connecteur d'alimentation à l'aide d'un contre-écrou
• - vis de mise à la terre sur l'émetteur et le récepteur
• - montage mural (espacement des trous 78 x 53 mm)
• Couleur : noir
• Matériau : métal
• Dimensions : 66 (87 avec les supports de montage) x 30 x 100 mm (largeur x hauteur x profondeur)
• Remarque : pour un fonctionnement correct de l'adaptateur, il est recommandé d'utiliser un câble blindé pour connecter l'émetteur et le récepteur.
• Contenu de l'emballage : récepteur, alimentation 5V/2,6A (connecteur avec écrou de blocage)
• Type d'emballage : boîte en papier
• Poids du produit : 245g
• Poids total (emballage compris) : 510 g
• Dimensions de l'emballage : 24cm x 16cm x 6cm

Informations rapides : ATEN VanCryst VE801 HDMI HDBaseT-Lite Extender, Receiver - Extension pour vidéo/audio - jusqu'à 70 m Groupe Répéteurs & Transceivers Fabricant : ATEN Art. VE801R-AT-G EAN/UPC Description du produit : ATEN VanCryst VE801 HDMI HDBaseT-Lite Extender, Receiver - Extension pour vidéo/audio Type d'extension pour vidéo/audio Facteur de forme montable en rack Plage de transmission maximale 70 m Dimensions (largeur x profondeur x hauteur) 10.3 cm x 8.7 cm x 3 cm Poids 250 g Détails détaillés Généralités Type d'extension pour vidéo/audio Facteur de forme montable en rack Réseau Connectique Câblée Résolution maximale 4096 x 2160 Plage de transmission maximale 70 m Caractéristiques Mise à jour du firmware, compatible HDCP, prise en charge 3D, résolution 4K, boîtier métallique, technologie HDBaseT Lite, CEC-Passthrough Extension / Connectivité Interfaces 1 x HDMI (sortie) - HDMI type A, 19 broches femelle 1 x HDBaseT (entrée) - RJ-45 femelle Alimentation électrique Adaptateur secteur externe Consommation électrique en fonctionnement 4.23 watts Dimensions et poids Largeur 10.3 cm Profondeur 8.7 cm Hauteur 3 cm Poids 250 g Conditions environnementales Température de fonctionnement min. 0 °C Température de fonctionnement max. Température de fonctionnement max. 50 °C Humidité de fonctionnement autorisée 0 - 80% (sans condensation)

ATEN VanCryst VE801 HDMI HDBaseT-Lite Extender, Receiver - Extension pour vidéo/audio - récepteur - jusqu'à 70 m
