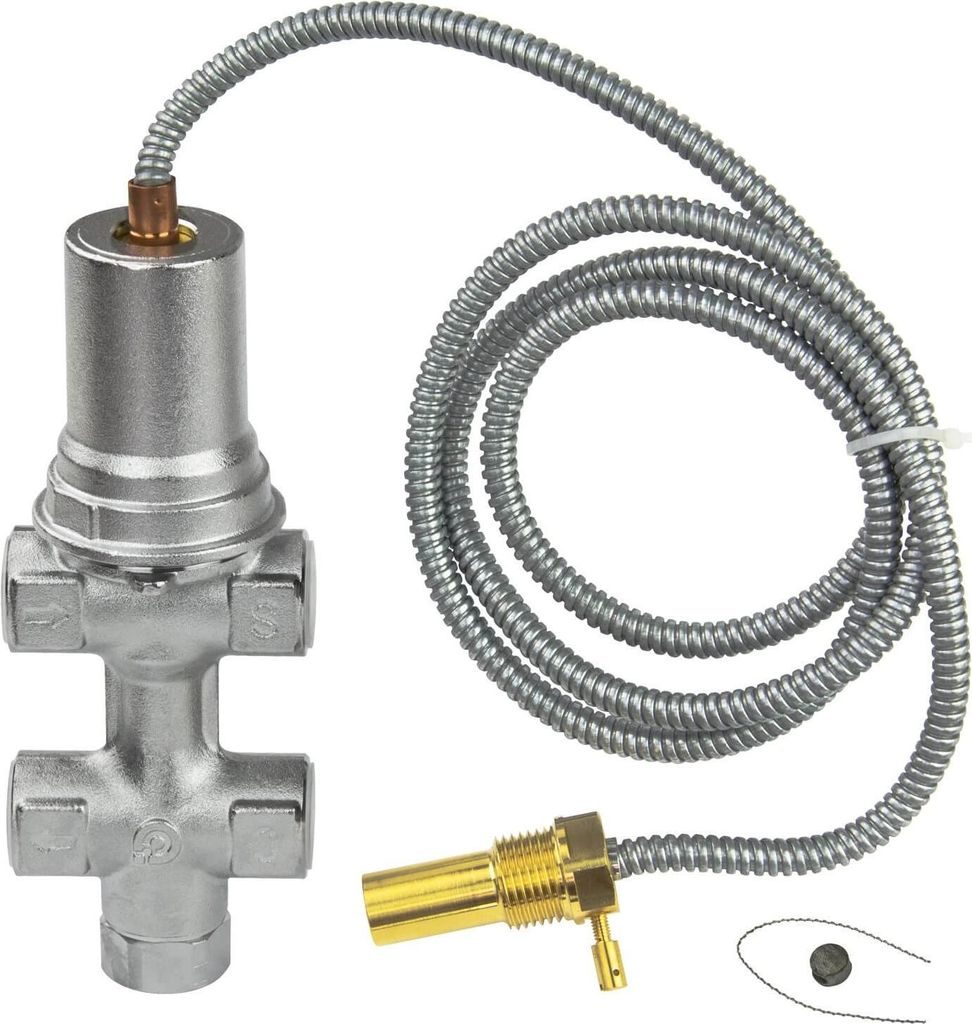

Soupape de sécurité thermique 544 U544400 THERMADOR - ST544

La double sécurité thermique d'écoulement est utilisée comme dispositif de sécurité dans les installations de chauffage avec des générateurs de chaleur à combustible solide. Le dispositif réunit en un seul bloc une sécurité thermique de vidange et une vanne de remplissage qui sont activées simultanément lorsqu'elles sont commandées par une sonde à distance à sécurité positive. Lors de l'activation de la vanne, la réalimentation intégrée garantit la circulation de l'eau pendant la combustion du combustible restant et protège ainsi le générateur de chaleur.

Lorsque la température de réglage est atteinte (fig. 1), les ouvertures de débit pour l'arrivée d'eau froide (débit de 4 à 3) s'ouvrent et, en même temps, les ouvertures d'évacuation (débit de 1 à 2) s'ouvrent jusqu'àque la température redescende en dessous de la valeur de déclenchement et que l'évacuation et l'arrivée se ferment simultanément. Si un élément de la sonde (5) (6) tombe en panne, la vanne exerce en continu les fonctions décrites ci-dessus. L'autocollant thermosensible (7) apposé sur la sonde indique si la température maximale autorisée de 110°C est dépassée.

Le marquage suivant est apposé sur le boîtier (fig.2) : ? Flèche indiquant l'entrée des conduites du générateur de chaleur sur la conduite de départ (1) et le raccordement à l'évacuation de sécurité avec la lettre ?S ? (2) indique la ligne S. ? Flèche indiquant le départ vers le générateur de chaleur (3) et l?entrée de l?eau du robinet par la lettre ?C ? (4) indique l'arrivée d'eau.

La vanne peut être installée horizontalement, verticalement ou à l'envers. Le doigt de gant de la sonde de température (6) fourni avec la vanne doit être installé sur la conduite de départ à une distance ne dépassant pas 0,5 m du générateur de chaleur ou au point le plus haut de la chaudière et en tout cas avant la conduite d'évacuation. L'utilisation du doigt de gant fourni avec la vanne est obligatoire. Pour un contrôle optimal de la pression d'entrée, il est recommandé d'installer une robinetterie de remplissage réglée sur la pression de service de l'installation dans la conduite de remplissage de la vanne. En cas de fonctionnement avec une installation à vase d'expansion ouvert, le remplissage de l'ensemble de l'installation s'effectue directement par la conduite de raccordement du vase d'expansion. Pour éviter les dysfonctionnements dus aux impuretés, il convient d'installer un filtre contrôlable à l'entrée du raccord de remplissage. L'état ou le degré d'obstruction du filtre à tamis doit être contrôlé régulièrement. Il est recommandé d'installer un filtre à tamis avec de faibles pertes de charge et des organes de contrôle du degré d'encrassement afin de permettre le contrôle du fonctionnement pendant l'exploitation (par exemple, des manomètres installés en amont et en aval de l'élément filtrant).

• Max. Betriebsdruck: 6 bar.
• Max. Betriebstemperatur: 110 °C
• Temperaturbereich: 5 – 110 °C
• Umgebungstemperatur: 1 – 50 °C
• Einstelltemperatur: 100 °C (0/-5 °C)
• Ablassleistung mit p 1 bar bei T=110 °C: 1600 l/h
• Länge des Kapillarrohrs: 1300 mm
• Anschluss: 1/2" IG
