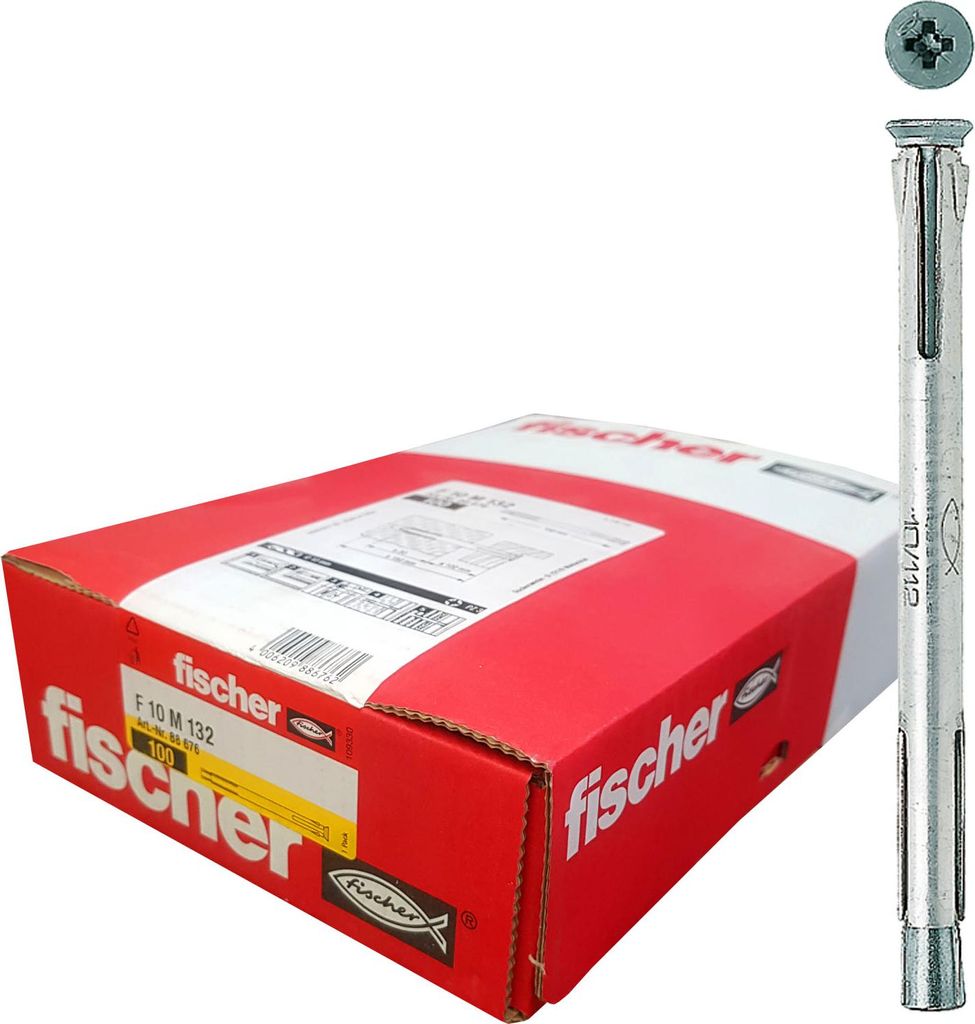

fischer Cheville métallique à cadre F10 M132 (100 pièces)

fischer Visserie pour cadre de fenêtre FFS

Description :

• Testé pour la résistance au feu selon R 120 : utilisation dans des applications relevant de la protection incendie.
• Fixation du cadre sans contrainte et durable. Le filetage continu empêche de tirer le cadre.
• Ancrage résistant à la traction et à la compression de profils métalliques et en plastique.
• Avec vis à tête fraisée.

Le chevauchement métallique fischer F 10 M est un chevauchement spécial pour le montage sans contrainte de cadres de fenêtres et de portes. Il se compose d’un manchon métallique et d’une vis à tête fraisée en acier galvanisé. Le F 10 M est installé rapidement en montage traversant. Lors du serrage de la vis, le cône est tiré dans le manchon, s’écarte et se bloque contre la paroi du trou de perçage. Cela permet de fixer le cadre de fenêtre sans contrainte dans des matériaux pleins et creux. Le chevauchement métallique fischer F 10 M est également adapté pour la fixation de poutres en bois.



Caractéristiques :

• La cheville pour châssis métallique F-M atteint une résistance au feu F 120,qui permet de l'utiliser dans des domaines d'application où la protection contre l'incendie est importante.
• Le principe de fonctionnement empêche le cadre de fenêtre de se rapprocher du support et permet une fixation sans tension et durable du cadre.
• La géométrie particulière de la cheville ancre les profilés métalliques et plastiques de manière résistante à la traction et à la pression et permet un maintien sûr du cadre de fenêtre.

Application :

• La F-M convient pour le montage traversant.
• Lors du serrage de la vis, le cône est tiré dans la douille de la cheville, l'écarte et la coince dans le trou de perçage. Le cadre de la fenêtre est ainsi fixé sans tension.
• Le couple de serrage maximal est de 5 Nm.

Caractéristiques techniques :

• Diamètre nominal du foret : 10 mm
• Profondeur min. du trou de perçage pour le montage traversant : 150 mm
• Profondeur d'ancrage effective : 30 mm
• Longueur de la cheville : 132 mm
• Longueur max. Épaisseur de l'élément rapporté : 102 mm
• Entraînement : PZ3

Données techniques :

• Diamètre nominal de perçage : 10 mm
• Profondeur min. du trou de perçage pour montage traversant : 150 mm
• Profondeur d'ancrage effective : 30 mm
• Longueur de la cheville : 132 mm
• Longueur max. Épaisseur de l'élément rapporté : 102 mm
• Entraînement : PZ3

Données techniques :

• Diamètre nominal de perçage : 10 mm
• Profondeur min. du trou de perçage pour montage traversant : 150 mm
• Profondeur d'ancrage effective : 30 mm
• Longueur de la cheville : 132 mm
• Longueur max. Épaisseur de l'élément rapporté : 102 mm
• Entraînement : PZ3

Caractéristiques techniques :

• Diamètre nominal du foret : 10 mm
• Min. Données techniques :
  • Diamètre nominal du foret : 10 mm
  • Profondeur min. du trou de forage pour montage traversant : 150 mm
  • Profondeur d'ancrage effective : 30 mm
  • Longueur de la cheville : 132 mm
  • Longueur max. Épaisseur de l'élément rapporté : 102 mm
  • Entraînement : PZ3
