Connectique écran : types, caractéristiques et comparatif
Vous souhaitez acheter un nouvel écran, un nouveau PC ou une nouvelle carte graphique, mais vous ne savez pas quel port choisir ? Voici un tour d'horizon des différentes connectiques écran disponibles, ainsi que des conseils pour trouver la plus adaptée à vos besoins.
1. Caractéristiques et différences des connecteurs
De nombreux écrans d'ordinateur disposent de plusieurs ports. Ceux-ci servent, en plus de l'alimentation, à la transmission d'images, de son ou d'autres signaux. Selon l'usage prévu (bureautique, streaming, gaming, etc.), les exigences en matière de résolution (en pixels) et de fréquence de rafraîchissement (en hertz) varient. Voici les principaux connecteurs avec leurs avantages et inconvénients.
Pour accéder directement à la description d'un port en particulier, cliquez sur le lien correspondant :
Notre tableau récapitulatif indique en un clin d'œil quelle norme convient à chaque résolution et fréquence de rafraîchissement.
Les principaux connecteurs d'écran en un coup d'œil.
Si votre écran et votre carte graphique ne disposent pas du même type de port, consultez le chapitre sur la compatibilité pour savoir si un adaptateur peut être une solution.
2. Connecteurs d'écran modernes
Voici les types de connectiques les plus courants pour la transmission de signaux vidéo :
2.1 Connecteur DVI
DVI signifie Digital Visual Interface. Ce port sert à transmettre des signaux vidéo entre la carte graphique et l'écran. Il se décline en trois catégories :
- DVI-A : le A signifie « analogique ». Les ports DVI-A transmettent des signaux analogiques.
- DVI-D : le D signifie « numérique ». Les ports DVI-D transmettent exclusivement des signaux numériques.
- DVI-I : le I signifie « intégré ». Les ports DVI-I transmettent à la fois des signaux numériques et analogiques.
Câbles DVI : analogique, numérique, intégré (de gauche à droite).
Pour les connecteurs DVI numériques et intégrés, on distingue également le Single Link et le Dual Link. Cette spécification détermine la résolution maximale prise en charge.
- DVI Single Link : résolution maximale de 1 920 × 1 200 pixels à 60 Hz.
- DVI Dual Link : résolution jusqu'à 2 560 × 1 600 pixels à 60 Hz, ou Full HD à 144 Hz.
La différence est visible au niveau des broches sur le connecteur (généralement blanc). Un câble Single Link compte 18 broches, un câble Dual Link en possède 24.
En résumé : la résolution maximale en DVI (DVI-D Dual Link et DVI-I Dual Link) atteint 2 560 × 1 600 pixels à 60 Hz. Le DVI-D Dual Link constitue la meilleure alternative pour un écran Full HD à 144 Hz lorsque le PC ne dispose pas de port DisplayPort.
2.2 Connecteur HDMI
HDMI signifie High Definition Multimedia Interface. Ce connecteur est le standard pour la transmission simultanée de l'image et du son. On le retrouve sur les cartes graphiques et les écrans, mais aussi sur la plupart des appareils multimédias : téléviseurs, lecteurs Blu-ray, consoles de jeux, etc.
Plusieurs versions coexistent :
- HDMI 1.4 : Full HD à 120 Hz, 4K à 30 Hz
- HDMI 2.0 : Full HD à 120 Hz, 4K à 60 Hz
- HDMI 2.1 : 4K à 120 Hz, 8K à 60 Hz
Un câble HDMI classique : petit connecteur rectangulaire avec deux encoches.
Au-delà de la transmission de l'image et du son, le HDMI offre d'autres fonctionnalités. Il prend en charge les signaux Ethernet, les formats 21:9, le HDR et la 3D. La protection anti-copie HDCP (High-bandwidth Digital Content Protection) est également intégrée.
Le type de câble choisi influence aussi la vitesse de transfert. On distingue quatre catégories :
- HDMI Standard
- HDMI High Speed
- HDMI Premium High Speed
- HDMI Ultra High Speed
Pensez à vérifier que le câble prend bien en charge les fonctions souhaitées (la 3D, par exemple).
En résumé : selon la version, le HDMI prend en charge des résolutions allant jusqu'à 8K à 60 Hz (HDMI 2.1). Il transmet à la fois l'image, le son et d'autres types de signaux. Ce connecteur est idéal pour le home cinéma et le gaming sur téléviseur. Pour des fréquences de rafraîchissement plus élevées, il est préférable de se tourner vers le DVI ou le DisplayPort.
2.3 Connecteur DP
Le DisplayPort (DP), comme le HDMI, transmet simultanément l'image et le son. À l'origine, il existait également un Mini-DisplayPort, qui a depuis été remplacé par le connecteur Thunderbolt sur de nombreux appareils.

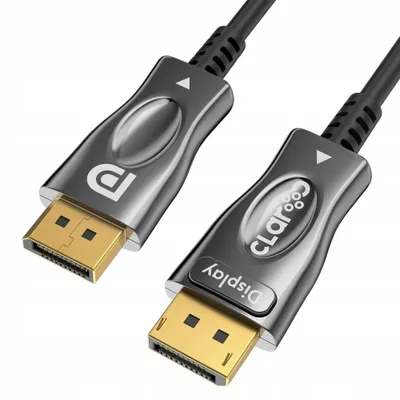

Le connecteur DP ressemble au HDMI, mais ne possède qu'une seule encoche au lieu de deux.
Plusieurs versions sont disponibles, chacune avec ses propres capacités en matière de résolution et de fréquence :
- DisplayPort 1.1 : jusqu'à 144 Hz en Full HD
- DisplayPort 1.2 : jusqu'à 144 Hz en 2K (WQHD/QHD)
- DisplayPort 1.3 : jusqu'à 120 Hz en 4K
- DisplayPort 1.4 : jusqu'à 144 Hz en 4K
- DisplayPort 2.0 : jusqu'à 60 Hz en 8K
En résumé : le DisplayPort offre des fréquences de rafraîchissement et des résolutions élevées. C'est le meilleur choix pour le gaming à haute fréquence, ainsi que pour les écrans compatibles FreeSync et G-Sync. Si votre carte graphique ne dispose pas de port DP, le HDMI ou le DVI peuvent être de bonnes alternatives.
3. Autres standards
En plus des connecteurs présentés ci-dessus, certains écrans disposent d'interfaces supplémentaires dédiées à la transmission d'images, de son ou à des fonctions spécifiques. Ces ports sont moins courants, mais peuvent influencer le choix d'un moniteur selon l'usage prévu. Voici un aperçu :
3.1 Connecteur VGA
Le connecteur VGA (Video Graphics Array) a longtemps été le standard pour relier une carte graphique à un écran. Aujourd'hui, il est considéré comme obsolète et a été remplacé par le DVI, le HDMI et le DisplayPort.
La principale raison de cette obsolescence est sa transmission analogique. Les cartes graphiques et les écrans fonctionnent avec un signal numérique. Avec le VGA, le signal doit être converti de numérique en analogique par la carte graphique, transmis via le câble, puis reconverti en numérique par l'écran. Chaque conversion entraîne une perte de qualité. De plus, le VGA ne transmet que l'image, pas le son.

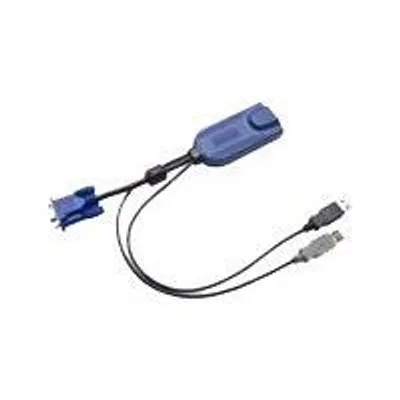

Le connecteur VGA bleu caractéristique.
Le VGA présente tout de même un avantage notable : le signal peut être transmis sur au moins 15 mètres par câble. La qualité d'image diminue toutefois avec la longueur du câble.
À titre de comparaison, la portée du DisplayPort est limitée à environ 3 à 5 mètres. Le DVI et le HDMI présentent des portées similaires, bien que des câbles blindés de haute qualité puissent atteindre environ 7 mètres. Il est aussi possible d'utiliser des amplificateurs pour couvrir de plus grandes distances.
En résumé : le VGA est un standard obsolète qui entraîne des pertes de qualité d'image. Il ne transmet pas le son. Son seul atout est une portée de câble d'au moins 15 mètres.
3.2 Connecteurs Composite, S-Video et composante
Ces trois types de ports sont rarement présents sur les écrans d'ordinateur. Ils peuvent cependant être utiles pour afficher directement des photos et vidéos depuis un appareil photo sur l'écran.
Voici comment les identifier :
- Composite : trois prises rondes de couleur. Chaque couleur correspond à un signal (jaune = vidéo, rouge = audio droit, blanc = audio gauche).
- S-Video : une prise noire unique avec plusieurs broches.
- Composante : trois prises rondes identifiées par couleur ou lettre, reliées par des câbles RCA (vert = Y, bleu = Pb/Cb, rouge = Pr/Cr). Les lettres Pb et Pr sont utilisées pour un signal analogique, tandis que Cb et Cr désignent un signal numérique.
Rares mais pratiques : les câbles Composite, S-Video et composante (de gauche à droite).
3.3 Ports USB
Certains écrans disposent également de ports USB en complément des connecteurs vidéo. Selon l'usage et le format, on distingue :
- USB-A : pour brancher des clés USB, une souris, un clavier ou d'autres périphériques.
- USB-B : pour relier l'écran au PC afin d'activer les ports USB supplémentaires du moniteur.

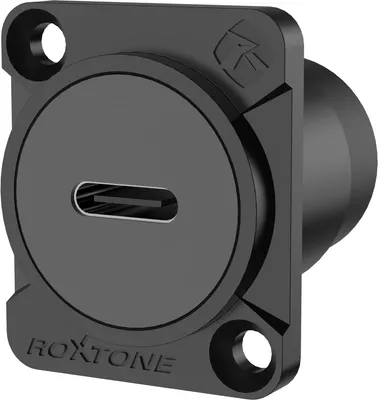

- USB-C : le standard le plus récent, capable de transmettre à la fois des données, un signal vidéo et l'alimentation électrique.
Des connecteurs polyvalents : USB-A, USB-B et USB-C (de gauche à droite).
3.4 Audio/Line
Certains écrans proposent aussi un port jack 3,5 mm. Il permet de brancher des enceintes ou un casque directement sur le moniteur pour la sortie audio. L'avantage : le câble est souvent plus court que s'il fallait le relier à l'arrière de l'unité centrale.
4. Tableau récapitulatif et compatibilité
Le tableau ci-dessous récapitule les différentes normes (et leurs versions) avec la résolution et la fréquence de rafraîchissement maximales prises en charge.
| Interface | Résolution maximale | Fréquence maximale |
|---|---|---|
| DVI Single Link | 1 920 × 1 200 px | 60 Hz |
| DVI Dual Link | 1 920 × 1 080 px (2 560 × 1 600 px) | 144 Hz (60 Hz) |
| HDMI 1.4 | 1 920 × 1 080 px (3 840 × 2 160 px) | 120 Hz (30 Hz) |
| HDMI 2.0 | 1 920 × 1 080 px (3 840 × 2 160 px) | 120 Hz (60 Hz) |
| HDMI 2.1 | 3 840 × 2 160 px (7 680 × 4 320 px) | 120 Hz (60 Hz) |
| DisplayPort 1.1 | 1 920 × 1 080 px | 144 Hz |
| DisplayPort 1.2 | 2 560 × 1 440 px | 144 Hz |
| DisplayPort 1.3 | 3 840 × 2 160 px | 120 Hz |
| DisplayPort 1.4 | 3 840 × 2 160 px | 144 Hz |
| DisplayPort 2.0 | 7 680 × 4 320 px | 60 Hz |
| VGA | 2 048 × 1 536 px | 60 Hz |
À noter : les valeurs réelles dépendent de nombreux facteurs, tels que le type de câble, sa longueur et d'autres paramètres techniques.

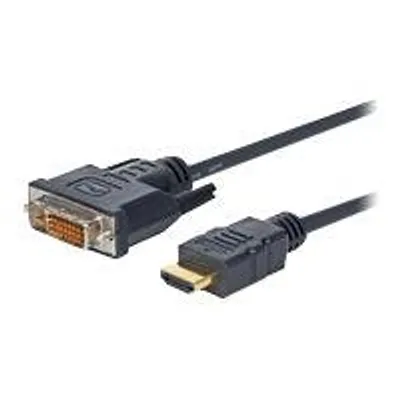

Un adaptateur peut permettre de relier un écran et une carte graphique qui ne disposent pas des mêmes ports. La compatibilité dépend des ports et du sens de la connexion (de la sortie de la carte graphique vers l'entrée de l'écran). Voici les combinaisons possibles (avec ou sans adaptateur) :
| Entrée (écran) | Sortie (carte graphique) |
|---|---|
| DVI Single Link | DVI Single Link (sans adaptateur) ; HDMI ; DisplayPort |
| DVI Dual Link | DVI Dual Link (sans adaptateur) ; DisplayPort |
| HDMI | HDMI (sans adaptateur) ; DisplayPort ; DVI Single Link ; DVI Dual Link |
| DisplayPort | DisplayPort (sans adaptateur) |
| VGA | VGA (sans adaptateur) ; HDMI ; DisplayPort ; DVI Single Link ; DVI Dual Link |
5. Conclusion : quelle connectique écran choisir ?
Pour la transmission simultanée de l'image et du son via un seul câble, le DisplayPort et le HDMI sont les meilleurs choix. Le DisplayPort peut offrir une fréquence de rafraîchissement plus élevée à certaines résolutions (jusqu'à 144 Hz en 4K pour la version 1.4), tandis que le HDMI 2.1 atteint 120 Hz en 4K. Le DisplayPort se concentre sur la transmission de l'image et du son, tandis que certaines versions du HDMI prennent en charge des signaux supplémentaires. Les deux standards prennent en charge des résolutions allant jusqu'à 8K.
Le DVI est la meilleure alternative si votre carte graphique ne dispose ni de DisplayPort ni de HDMI. Il permet d'atteindre des résolutions allant jusqu'à 2 560 × 1 600 pixels.
Il est recommandé de n'utiliser le VGA qu'en dernier recours. Ce standard est obsolète et entraîne des pertes de qualité. Il ne transmet que l'image, mais sur de grandes distances (au moins 15 mètres).
Tous les autres connecteurs d'écran servent à des fonctions complémentaires.
6. FAQ
Quel est le meilleur connecteur pour un écran ?
Cela dépend de plusieurs critères :
Les fréquences de rafraîchissement les plus élevées sont offertes par le DisplayPort (jusqu'à 144 Hz en 4K) et le DVI (jusqu'à 144 Hz en Full HD).
Les résolutions les plus élevées sont prises en charge par le DisplayPort et le HDMI, jusqu'à 8K.
Le DisplayPort et le HDMI transmettent à la fois l'image et le son.
À noter : au-delà du type de port, la version et la compatibilité avec votre carte graphique sont déterminantes. Retrouvez toutes les informations dans notre guide complet.
Quel port utiliser pour un écran 144 Hz ?
Cela dépend de la résolution souhaitée :
Un port DVI (Dual Link) offre 144 Hz en Full HD.
Un port DisplayPort (à partir de la version 1.4) offre 144 Hz en 4K.
Vérifiez bien la version exacte du connecteur pour obtenir les performances souhaitées. Plus de détails dans notre guide complet.
Quels sont les différents connecteurs d'écran ?
Pour transmettre les signaux vidéo d'un ordinateur à un écran, voici les principales options :
Connecteurs HDMI (transmettent aussi le son)
Connecteurs DisplayPort (transmettent aussi le son)
Connecteurs VGA (analogiques, considérés comme obsolètes)
Pour choisir le connecteur le mieux adapté à vos besoins, consultez notre guide complet.
Que choisir entre HDMI et DVI ?
Tout dépend de vos besoins. Le DVI offre une fréquence de rafraîchissement maximale plus élevée, jusqu'à 144 Hz. Le HDMI, en revanche, prend en charge des résolutions supérieures (jusqu'à 8K) et transmet aussi le son ainsi que d'autres types de signaux.
Retrouvez toutes les informations sur la connectique écran dans notre guide dédié.
Les meilleurs connecteurs pour un écran sont actuellement le DisplayPort et le HDMI. Tous deux transmettent l'image et le son. Les différences se jouent dans les détails :
- Le DisplayPort atteint jusqu'à 144 Hz (nombre d'images affichées par seconde).
- Le HDMI atteint jusqu'à 120 Hz, mais prend en charge des signaux supplémentaires comme la 3D et l'Ethernet.
Les performances réelles dépendent de la version du port (1.0, 1.1, 2.0, etc.), de l'écran (résolution) et de la carte graphique.
La meilleure alternative reste le DVI, mais ce standard ne transmet que l'image. Tous les autres connecteurs vidéo sont considérés comme obsolètes ou servant à des usages spécifiques.
- DVI : Digital Visual Interface ; connecteur d'écran pour la transmission de signaux vidéo.
- HDMI : High Definition Multimedia Interface ; connecteur d'écran pour la transmission de l'image et du son.
- HDCP : High-bandwidth Digital Content Protection ; standard de protection anti-copie.
- DP : DisplayPort ; connecteur d'écran pour la transmission de l'image et du son.
- VGA : Video Graphics Array ; connecteur d'écran analogique obsolète pour la transmission de signaux vidéo.
