Connexion d’écran : types de connexions disponibles, caractéristiques et comparatif
Vous voulez acheter un nouvel écran, un nouvel ordinateur ou une nouvelle carte graphique et vous ne savez pas quelle connexion d’écran est la meilleure ? Nous vous présenterons ici les différents modèles disponibles et vous expliquerons comment déterminer quelle connexion constituera le meilleur choix pour vous.
1. Caractéristiques des types de connexions et différences
Les écrans d’ordinateur sont généralement équipés de nombreux ports : en plus de l’alimentation des appareils, ils assurent la transmission des données d’imagerie, de la musique ou d’autres signaux. Selon l’usage auquel vous destinez l’écran (applications bureautiques, streaming, jeux vidéo, etc.), les exigences en matière de graphismes, de résolution (en pixels) et de fréquence des images (en hertz) peuvent différer. Nous présentons ici les principales connexions à connaître ainsi que leurs avantages et inconvénients.
Si vous vous intéressez à un type particulier de connexion, vous pouvez accéder à la section correspondante en cliquant sur le terme pertinent ci-dessous :
Nous avons également préparé un tableau récapitulatif des résolutions et fréquences d’image correspondant à chaque norme.

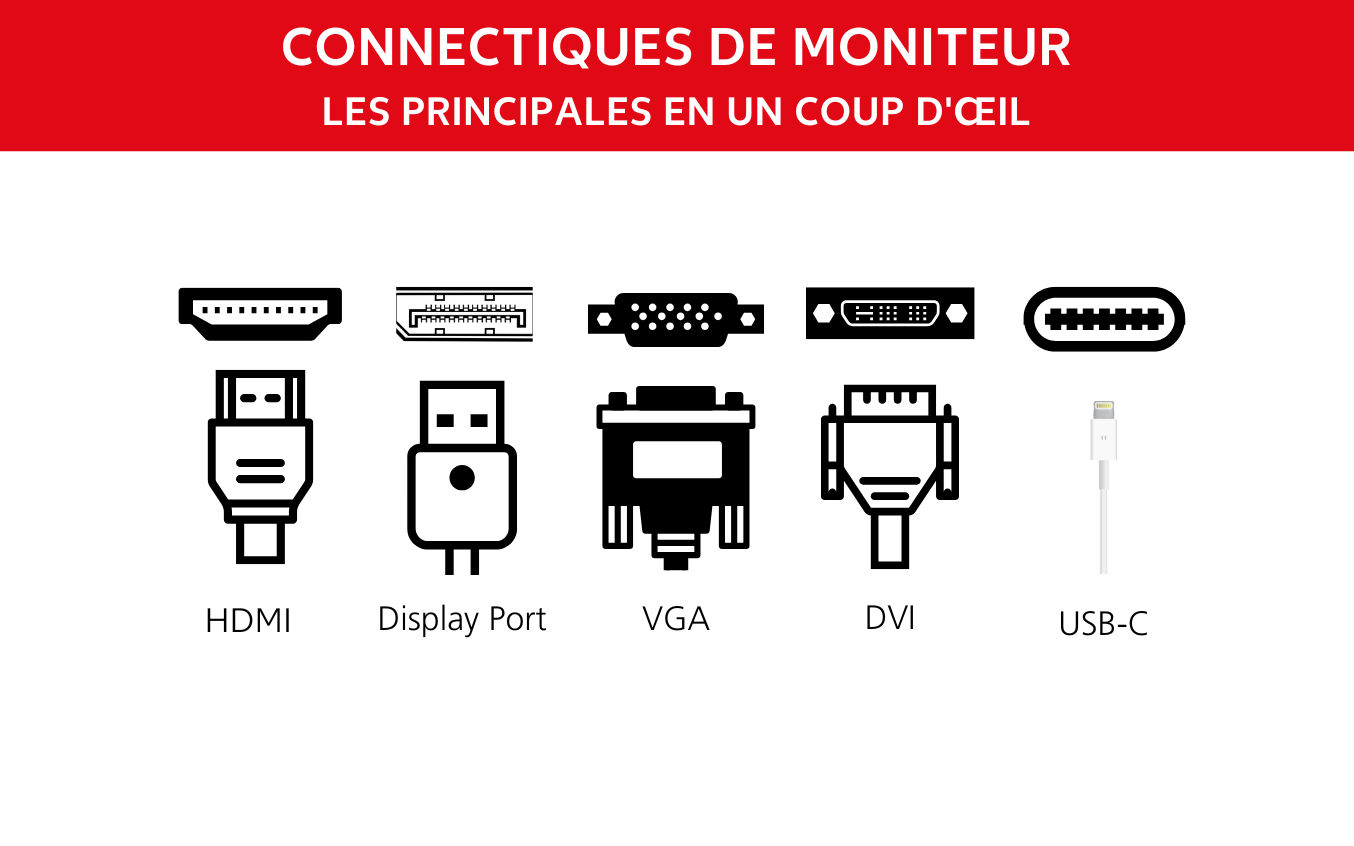

Vue d’ensemble des principales connexions d’écran
Si votre écran et votre carte graphique ont des connexions différentes, vous pouvez consulter la section portant sur la compatibilité pour vérifier s’ils peuvent être associés par le biais d’un adaptateur.
2. Connexions modernes d’écran
Dans cette section, nous vous présenterons les principaux types de connexions utilisés pour la transmission des signaux image, à savoir :
2.1 Connexion DVI
DVI est l’abréviation de « Digital Visual Interface », un type de connexion utilisé pour transmettre des signaux image entre la carte graphique et un écran. Les connexions DVI se divisent en trois catégories :
- DVI-A : le « A » fait référence à « analogique ». Les connexions DVI-A peuvent transmettre des signaux analogiques.
- DVI-D : le « D » fait référence à « digital » (« numérique » en français). Les connexions DVI-D peuvent (exclusivement) transmettre des signaux numériques.
- DVI-I : le « I » fait référence à « integrated » (« intégré » en français). Les connexions DVI-I peuvent transmettre des signaux analogiques et numériques.
Câble pour connexion DVI : analogique, numérique, intégré (de gauche à droite)
Pour les connexions DVI numériques et intégrées, une distinction doit également être faite entre les concepts de « simple liaison » et de « double liaison ». Ces termes font référence à la résolution maximale pouvant être fournie ou reçue.
- Les connexions DVI à simple liaison prennent en charge jusqu’à 1 920 x 1 200 pixels à une fréquence de rafraîchissement de 60 hertz.
- Les connexions DVI à double liaison, en revanche, conviennent à des résolutions pouvant aller jusqu’à 2 560 x 1 600 pixels avec une fréquence de rafraîchissement de 60 hertz, ou pour des fréquences pouvant atteindre 144 hertz en Full HD.
La différence entre une simple liaison et une double liaison est visible au nombre de broches sur le connecteur (généralement blanc) : les câbles à simple liaison comptent 18 broches, tandis que les câbles à double liaison en comportent 24.
Conclusion : la résolution maximale transmissible via les connexions DVI (DVI-D à double liaison et DVI-I à double liaison) se situe à 2 560 x 1 600 pixels à une fréquence de rafraîchissement de 60 hertz. Lorsque le PC ne possède pas de connexion DP (DisplayPort), les connexions DVI-D à double liaison représentent l’alternative la plus judicieuse pour les écrans dotés de la Full HD avec 144 hertz.
2.2 Connexion HDMI
HDMI est l’abréviation de High Definition Multimedia Interface (« interface multimédia haute définition »). Les connexions HDMI sont considérées comme la norme en matière de transmission d’image et de son. Elles sont présentes sur les écrans, les cartes graphiques ainsi que sur la plupart des appareils électroniques grand public tels que les téléviseurs, lecteurs Blu-ray et consoles de jeux.
Une distinction est également faite entre différentes normes HDMI :
- HDMI 1.4 : prend en charge la Full HD à 120 hertz, la 4K à 30 hertz.
- HDMI 2.0 : prend en charge la Full HD à 120 hertz, la 4K à 60 hertz.
- HDMI 2.1 : prend en charge la 4K à 120 hertz, la 8K à 60 hertz.
Apparence typique d’un câble HDMI : petite tête enfichable rectangulaire avec deux encoches
En plus d’assurer la transmission simultanée des données d’image et de son, les connexions HDMI offrent d’autres fonctionnalités et possibilités : transmission de signaux Ethernet, prise en charge de rapports largeur/hauteur comme 21:9 et de formats comme HDR et 3D, mécanisme de protection contre la copie numérique HDCP (High-bandwidth Digital Content Protection).
Le type de câble choisi et sa classe sont également déterminants, car ils ont un impact significatif sur la vitesse de transmission des données. En principe, on distingue quatre types de câbles :
- HDMI Standard
- HDMI High Speed
- HDMI Premium High Speed
- HDMI Ultra High Speed
Avant de prendre une décision, assurez-vous également que le câble choisi prend en charge les fonctionnalités souhaitées (telles que la 3D).
Conclusion : selon la norme, les connexions HDMI peuvent prendre en charge une résolution allant jusqu’à 8K à 60 hertz (HDMI 2.1). La technologie HDMI peut être utilisée pour transmettre des données d’image à un écran, mais également du son et d’autres types de signaux. Cette connexion est idéale pour le home cinéma et jouer à des jeux vidéo sur une télévision. Pour profiter d’une fréquence plus élevée, les amateurs de jeux vidéo peuvent privilégier une connexion DVI ou DisplayPort.
2.3 Connexion DP
Sur un écran ou une carte graphique, la connexion DP correspond à une entrée « DisplayPort ». Comme le HDMI, ce type de connexion sert à transmettre simultanément les signaux image et son. À l’origine, le DisplayPort était accompagné d’un « Mini DisplayPort », mais ce dernier a depuis évolué pour devenir le port Thunderbolt.
La connexion DP est semblable au HDMI. Elle ne comporte toutefois qu’une encoche au lieu de deux.
Il existe également différentes versions du DisplayPort. Toutes prennent en charge des résolutions et fréquences de rafraîchissement différentes :
- DisplayPort 1.1 : jusqu’à 144 hertz en Full HD
- DisplayPort 1.2 : jusqu’à 144 hertz en 2K (WQHD/QHD)
- DisplayPort 1.3 : jusqu’à 120 hertz en 4K
- DisplayPort 1.4 : jusqu’à 144 hertz en 4K
- DisplayPort 2.0 : jusqu’à 60 hertz en 8K
Conclusion : le DisplayPort prend en charge les hautes résolutions et les fréquences élevées de rafraîchissement de l’image. Il représente donc le meilleur choix pour les jeux à haute fréquence d’images ainsi que pour les écrans de gaming FreeSync et G-Sync. Si votre carte graphique ne propose pas de connexion DP, les câbles HDMI et DVI peuvent représenter des alternatives judicieuses, selon l’usage prévu.
3. Autres normes
En plus des connexions standard pour écrans et cartes graphiques répertoriés ci-dessus, il existe d’autres ports, utilisés pour transmettre des images et du son ou offrir des fonctionnalités spéciales. Ces ports sont généralement plus rares, mais ils peuvent avoir un impact considérable sur le choix de l’écran selon l’usage prévu. Pour en savoir plus sur un type de connexion en particulier, cliquez sur le terme correspondant :
3.1 Connexion VGA
Le connecteur VGA (abréviation de Video Graphics Array) a longtemps été la norme de base pour connecter une carte graphique et un écran, Il est aujourd’hui considéré comme obsolète et a été largement remplacé par le DVI, le HDMI et le DisplayPort.
La transmission analogique utilisée par ce type de connecteur D-sub (3 rangs, 15 broches, généralement bleu) compte parmi les principales raisons pour lesquelles cette connexion est considérée comme obsolète. Comme les cartes graphiques et les écrans fonctionnent en numérique, le signal doit être converti en analogique depuis la carte graphique pour être transmis via VGA, puis à nouveau converti de l’analogique au numérique lors de sa réception par l’écran. Ce processus entraîne systématiquement une perte de qualité au niveau de l’image. La connexion VGA ne permet pas non plus de transmettre des données son, uniquement des propriétés d’image.
Connecteur VGA bleu typique
La connexion VGA offre toutefois un avantage considérable : le signal peut être transmis par câble sur au moins 15 mètres. Cependant, la qualité de l’image diminue en fonction de la longueur du câble.
À titre de comparaison, la portée d’une connexion DisplayPort, comme celle d’une connexion DVI ou HDMI, est limitée à environ 3 à 5 mètres (à moins d’utiliser un câble blindé, qui peut relayer un signal sur environ 7 mètres). Pour garantir la transmission d’un signal sur une longue distance, il est également possible de recourir à des amplificateurs.
Conclusion : la connexion VGA est une norme obsolète qui entraîne une perte de qualité au niveau de l’image lorsqu’elle est employée. Le son ne peut pas être transmis via VGA. Ces câbles permettent toutefois de transmettre des signaux sur de longues distances (au moins 15 mètres).
3.2 Connexion composite, S-Vidéo et vidéo composante
Ces trois types de connexions sont rarement intégrés sur les écrans d’ordinateur. Ils peuvent cependant être utilisés pour visionner des images et des vidéos directement sur un écran, entre autres.
Ces connexions sont reconnaissables aux caractéristiques suivantes :
- Composite : ce type de connexion se compose de trois connecteurs ronds et la couleur de chaque connecteur indique le câble et le signal correspondants (jaune = vidéo, rouge = audio à droite, blanc = audio à gauche).
- S-Vidéo : connecteur noir unique avec plusieurs broches.
- Vidéo composante : également appelé entrée et sortie composante, ce type de connexion se compose de trois connecteurs ronds dont la couleur ou les lettres indiquent le câble RCA correspondant (vert = Y, bleu = Pb/Cb, rouge = Pr/Cr). Pb et Pr représentent un signal analogique, tandis que Cb et Cr représentent un signal numérique.
Rares, mais pratiques : câbles composite, S-Vidéo et vidéo composante (de gauche à droite)
3.3 Connexions USB
En plus des ports utilisés pour assurer la connexion avec la carte graphique, certains écrans sont dotés de ports USB. Selon l’utilisation prévue et la version, on distingue les variantes suivantes :
- USB-A : pour connecter des clés USB, souris, clavier et autres périphériques.
- USB-B : pour connecter l’écran à un PC afin d’utiliser des ports USB supplémentaires présents sur l’écran.
- USB-C : norme la plus récente, capable de transmettre simultanément des signaux et de l’électricité.
Connecteurs polyvalents : USB-A, USB-B et USB-C (de gauche à droite)
3.4 Audio/Ligne
Certains écrans disposent également d’un port destiné à un câble jack de 3,6 mm. Conçu pour transmettre des signaux audio, ce type de câble peut notamment servir à connecter des enceintes ou un casque directement à l’écran. Avec ce type de connexion, vous utilisez aussi généralement moins de longueur de câble qu’avec un branchement à l’arrière de l’ordinateur.
4. Vue d’ensemble et compatibilité
Le tableau suivant vous offre une vue d’ensemble des différents ports (et versions de ports) disponibles ainsi que de la résolution et de la fréquence de rafraîchissement prises en charge pour chacun d’entre eux.
| Port | Résolution maximale | Fréquence maximale |
|---|---|---|
| DVI à simple liaison | 1 920 x 1 200 px | 60 Hz |
| DVI à double liaison | 1 920 x 1 080 px (2 560 x 1 600 px) | 144 Hz (60 Hz) |
| HDMI 1.4 | 1 920 x 1 080 px (3 840 x 2 160 px) | 120 Hz (30 Hz) |
| HDMI 2.0 | 1 920 x 1 080 px (3 840 x 2 160 px) | 120 Hz (60 Hz) |
| HDMI 2.1 | 3 840 x 2 160 px (7 680 x 4 320 px) | 120 Hz (60 Hz) |
| DisplayPort 1.1 | 1 920 x 1 080 px | 144 Hz |
| DisplayPort 1.2 | 2 560 x 1 440 px | 144 Hz |
| DisplayPort 1.3 | 3 840 x 2 160 px | 120 Hz |
| DisplayPort 1.4 | 3 840 x 2 160 px | 144 Hz |
| DisplayPort 2.0 | 7 680 x 4 320 px | 60 Hz |
| VGA | 2 048 x 1 536 px | 60 Hz |
Attention : dans la pratique, les valeurs atteignables dépendent de nombreux facteurs tels que les caractéristiques du câble, sa longueur et d’autres conditions.

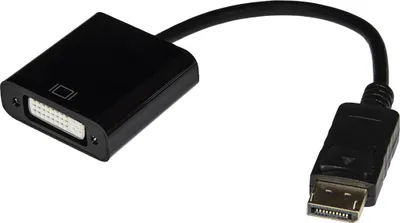

Il est parfois possible de connecter un écran et une carte graphique qui n’ont pas les mêmes options de connexions. Des adaptateurs spéciaux sont alors nécessaires. Selon la combinaison en question, ces adaptateurs doivent être actifs ou passifs. Notez également qu’il est essentiel de savoir quel appareil (écran et carte graphique) et quel type de connexion sont concernés. Vous ne pouvez notamment pas coupler une entrée HDMI (écran) avec une sortie VGA (carte graphique), mais vous pouvez connecter une entrée VGA à une sortie HDMI (via un adaptateur).
Le tableau suivant répertorie les possibilités de connexion :
| Entrée (écran) | Sortie (carte graphique) |
|---|---|
| DVI à simple liaison | DVI à simple liaison (sans adaptateur) ; HDMI ; DisplayPort |
| DVI à double liaison | DVI à double liaison (sans adaptateur) ; DisplayPort |
| HDMI | HDMI (sans adaptateur) ; DisplayPort ; DVI à simple liaison ; DVI à double liaison |
| DisplayPort | DisplayPort (sans adaptateur) |
| VGA | VGA (sans adaptateur) ; HDMI ; DisplayPort ; DVI à simple liaison ; DVI à double liaison |
5. Conclusion : quelles connexions d’écran dois-je utiliser ?
Pour une connexion capable de transmettre simultanément des signaux image et son via un câble, une connexion DP ou une connexion HDMI conviendra parfaitement. Avec une fréquence maximale de 144 hertz, le DisplayPort (DP) dépasse le HDMI (jusqu’à 120 hertz selon la version). Cependant, à la différence du DisplayPort, certaines versions du HDMI peuvent transmettre d’autres types de signaux que les signaux image et son. Tous deux sont capables de prendre en charge jusqu’à la 8K en termes de résolution.
Une connexion DVI constituera l’alternative la plus judicieuse si votre carte graphique n’a pas de port DisplayPort ou HDMI. En effet, elle peut également transmettre des densités de pixels élevées pouvant atteindre 2560 x 1600 pixels.
Notez que vous ne devriez utiliser une connexion VGA qu’en cas d’urgence. Cette norme est considérée comme obsolète et entraîne une perte de qualité au niveau de l’image. Elle ne peut transmettre que des images mais a l’avantage de pouvoir relayer un signal sur des distances supérieures à 15 mètres.
Tous les autres types de connexions d’écran offrent des fonctionnalités supplémentaires.
6. FAQ
Quel est le meilleur dispositif de connexion d’écran ?
Cela dépend de plusieurs facteurs :
- Les connexions DisplayPort (jusqu’à 144 Hz en 4K) et DVI (jusqu’à 144 Hz en Full HD) offrent les fréquences d’images les plus élevées.
- Les connexions DisplayPort et HDMI prennent toutes deux en charge la 8K, qui est la plus haute résolution disponible actuellement.
- Les connexions DisplayPort et HDMI sont également conçues pour transmettre à la fois la vidéo et le son.
Attention : le type de connexion revêt de l’importance, mais la version utilisée et la prise en charge par votre carte graphique ont également un impact significatif. Nous avons compilé toutes les informations à connaître dans notre documentation.
Quelle connexion dois-je utiliser pour un écran 144 Hz ?
Cela dépend de la résolution dont vous souhaitez profiter :
- Une connexion DVI (avec double liaison) fournit 144 hertz en Full HD.
- Une connexion DP (DisplayPort) fournit 144 hertz en 4K.
Pour atteindre les performances souhaitées, veillez à choisir la version de connexion appropriée. Pour aller plus loin, consultez notre documentation approfondie.
Quelles sont les connexions d’écran disponibles ?
Pour transmettre des signaux image entre un ordinateur et un écran, vous disposez des options suivantes :
- Connexions DVI
- Connexions HDMI (transmission simultanée du son également)
- Connexions DisplayPort (transmission simultanée du son également)
- Connexions VGA (transmission analogique, considérées comme obsolètes)
Consultez notre documentation approfondie pour en savoir plus sur les critères à prendre en compte pour choisir la connexion d’écran adaptée à votre usage.
Quelle est la meilleure option : HDMI ou DVI ?
La réponse à cette question dépend de vos besoins. Dans les faits, la technologie DVI offre une fréquence maximale d’image plus élevée (jusqu’à 144 hertz). Cependant, le HDMI prend en charge des résolutions plus hautes (jusqu’à 8K) et peut transmettre du son et d’autres signaux en plus des propriétés d’image.
Pour vous aider, nous avons compilé toutes les informations au sujet des connexions d’écran.
Actuellement, DisplayPort et HDMI sont les meilleurs types de connexions pour écran du marché. Tous deux transmettent les signaux image et son. C’est donc dans les détails que résident leurs différences :
- Le DisplayPort atteint jusqu’à 144 hertz (nombre d’images affichées par seconde).
- Le HDMI atteint jusqu’à 120 hertz, mais il peut aussi transmettre d’autres types de signaux, tels que la 3D et l’Ethernet.
Les valeurs atteignables dépendent du numéro de version (1.0, 1.1, 2.0, etc.), de l’écran (résolution) et de la carte graphique.
La connexion DVI représente actuellement la meilleure alternative, mais elle ne peut être utilisée que pour transmettre des images. Tous les autres types de connexions sont considérés comme obsolètes.
- DVI : abréviation de « Digital Visual Interface » ; connexion d’écran utilisée pour transmettre des signaux image
- HDMI : abréviation de « High Definition Multimedia Interface » ; connexion d’écran utilisée pour la transmission de l’image et du son
- HDCP : abréviation de « High-bandwidth Digital Content Protection » ; norme de protection contre la copie numérique
- DP : abréviation de « DisplayPort » ; connexion d’écran utilisée pour la transmission de l’image et du son
- VGA : abréviation de « Video Graphics Array » ; obsolète, connexion d’écran analogique utilisée pour transmettre des signaux image
