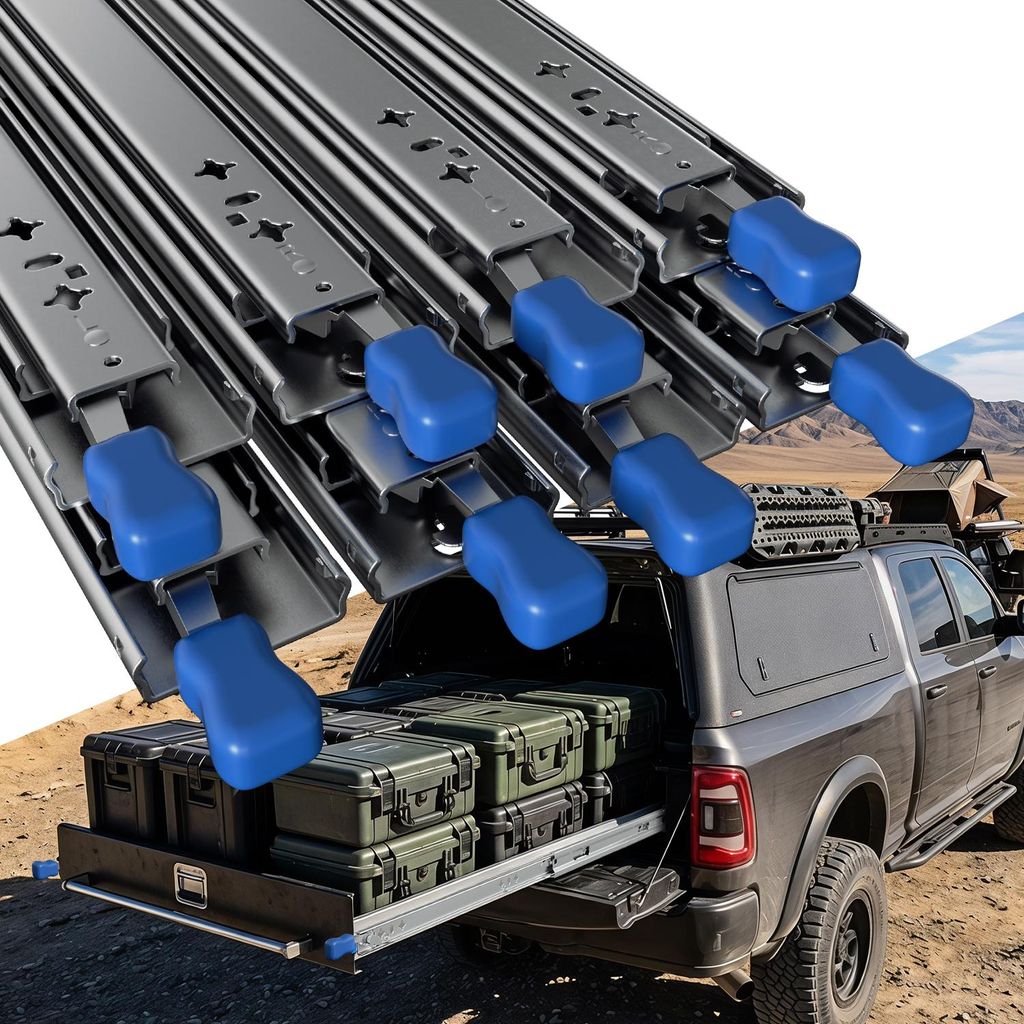

Rails de tiroir Vigevee, modèle 8x, pour charges lourdes, longueur 400 mm, avec système de verrouillage, coulissement complet, largeur 53 mm

Rails de tiroir robustes avec verrouillage – 400 mm – 8 pièces

Ces rails de tiroir robustes, composés de trois parties, sont idéaux pour la construction et la modernisation de tiroirs porteurs de charges importantes.

Grâce à la conception à extension complète, le tiroir peut être presque entièrement retiré. Cela permet d'accéder facilement à l'arrière du tiroir. Le verrouillage intégré maintient le tiroir en position, qu'il soit complètement fermé ou complètement ouvert, et protège contre l'ouverture accidentelle ou le glissement.

Cet ensemble contient 8 rails de tiroir (4 paires). La longueur fermée demodèle est de 400 mm.

Avantages du produit

CAPACITÉ DE CHARGE ÉLEVÉE
Les rails de guidage robustes sont adaptés aux tiroirs et aux extensions de grande capacité. La capacité de charge maximale demodèle est de 120 kg par paire.

CONSTRUCTION EN ACIER ROBUSTE
Les rails de tiroir sont fabriqués en acier Q235 laminé à froid avec une épaisseur de matériau de 2 mm. La construction large et en trois parties assure une grande stabilité et une résistance à la déformation.

EXTENSION TÉLESCOPIQUE EN TROIS PARTIES
Grâce à la construction télescopique en trois parties, l'extension peut être presque doublée par rapport à la longueur fermée. Les objets situés à l'arrière du tiroir restent ainsi facilement accessibles.

VERROUILLAGE EN DEUX POSITIONS
Les leviers de verrouillage maintiennent les rails en position complètement fermée et complètement ouverte. Pour déverrouiller, il suffit d'appuyer sur les leviers ; après le relâchement, le système de verrouillage se remet en place automatiquement.

RAIL INTÉRIEURE DÉMONTABLE
Le rail intérieur peut être séparé du reste du système de guidage. Cela facilite le montage et permet de préparer le tiroir et le corps séparément.

UTILISATION POLYVALENTE
Convient aux tiroirs lourds, aux armoires à outils, aux établis, aux aménagements de véhicules, aux camping-cars, aux remorques, aux systèmes de rangement ainsi qu'aux constructions industrielles de tiroirs et d'extensions.

Caractéristiques techniques

• • Type : Rails télescopiques en trois parties avec extension complète
  • Exécution : Avec verrouillage
  • Matériau : Acier Q235 laminé à froid
  • Épaisseur du matériau : 2 mm
  • Largeur du rail extérieur : 53 mm
  • Largeur du rail central : 40 mm
  • Largeur du rail intérieur : 26 mm
  • Longueur fermée : 400 mm
  • Capacité de charge maximale : 120 kg par paire
  • Longueur totale en position complètement étendue : environ 798 mm*
  • Espace de montage latéral requis : environ 19,5 mm de chaque côté
  • Fixation : Adapté aux vis M5
• Quantité fournie : 8 rails de tiroir par ensemble (4 paires)

• La longueur d'extension indiquée se réfère au rail sans levier de verrouillage.

Instructions de montage

Pour un fonctionnement fiable, les deux rails doivent être montés parallèlement, horizontalement et à la même hauteur. Un espace de montage d'environ 19,5 mm doit être prévu de chaque côté entre le tiroir et le corps du meuble.

La charge doit être répartie uniformément sur les deux rails. La capacité de charge réellement atteignable dépend notamment de la surface de fixation, des vis utilisées, de la méthode d'installation et de la répartition de la charge.

Le verrouillage fonctionne uniquement en position complètement rétractée ou complètement étendue.

• • 8 × Rails de tiroir robustes avec verrouillage
• 32 × Vis de fixation
