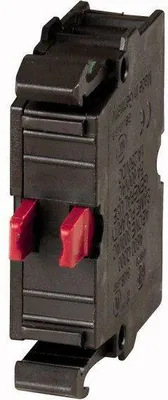

M22-K10 RMQ Titan Élément de Contact 1NO Fixation Frontale Bornes à Vis

Eaton élément de contact M22-K10

Fabricant:Eaton
Désignation:élément de contact 1S, frontal
Type:M22-K10
Nombre de contacts à fermeture:1
Courant assigné d'emploi Ie pour AC-15, 230 V:6 A
Exécution du raccordement électrique:raccordement vissé
Exécution:enfichable et intégrable
Type de montage:fixation frontale
Douille:sans

Eaton élément de contact M22-K10 : détails supplémentaires

élément de contact, Norme/approbation : UL/CSA, IEC, Taille : NZM1/2/3/4, Mode de raccordement : bornes à vis, Fixation : Fixation frontale, Equipement de contact S = contact à fermeture : 1 S, Mode de protection : IP20, Raccordement à SmartWire-DT : non, Type de raccordement : contact individuel, Description Interrupteur auxiliaire de déclenchement HIA : Message général de déclenchement + en cas de déclenchement par un déclencheur à tension, par un déclencheur à surcharge, par un déclencheur à court-circuit ainsi qu'en cas d'utilisation du déclencheur à courant différentiel-résiduel par un courant de défaut., Utilisation avec disjoncteur taille NZM1, 2, 3 : Un interrupteur auxiliaire de déclenchement peut être clipsé dans le disjoncteur.., Utilisation avec disjoncteur taille NZM4 : Jusqu'à deux contacts auxiliaires de déclenchement peuvent être clipsés dans le disjoncteur, Toutes les combinaisons de types de contacts auxiliaires sont possibles, Pas en combinaison avec interrupteur-sectionneur PN , Marquage dans l'interrupteur : HIA, Marquage dans le bloc différentiel : HIAFI, En cas d'utilisation des contacts auxiliaires de déclenchement dans le bloc différentiel, le contact à ouverture fonctionne comme un contact à fermeture et le contact à fermeture comme un contact à ouverture., Description Contact auxiliaire normal HIN : Commute avec les contacts principaux. Utilisation avec disjoncteur de taille NZM1 : Un contact auxiliaire normal peut être clipsé dans le disjoncteur, Utilisation avec disjoncteur de taille NZM2 : Jusqu'à deux contacts auxiliaires normaux peuvent être clipsés dans le disjoncteur.... l'emplacement de montage droit de l'interrupteur auxiliaire normal HIN ne peut être équipé que de contacts individuels., utilisable pour : NZM1(-4), 2(-4), 3(-4), 4(-4), PN1(-4), 2(-4), 3(-4), N(S)1(-4), 2(-4), 3(-4), 4(-4), Normes et dispositions : IEC 60947-5-1

Les contacts auxiliaires sont des contacts supplémentaires utilisés dans les boutons-poussoirs, commutateurs et disjoncteurs.

Caractéristiques techniques – Bloc de contacts auxiliaires

Mode de montage	Montage en façade
Modèle	Montage par le haut, intégré
Douille	Aucun
Courant assigné d'emploi Ie pour AC-15, 230 V	6 A
Type de raccordement électrique	Connexion à vis
Nombre de contacts de signalisation de défaut	0
Nombre de contacts NF	0
Nombre de contacts NO	1
Nombre de contacts inverseurs	0

Caractéristiques techniques : - Raccordement : bornes à vis - Type de contact : 1 contact de travail - Tension de commutation : 230 V/AC - Courant de commutation : 6 A - Type de protection : IP20 - Plage de température:-25 °C - 70 °C

La gamme de produits RMQ comprend, outre un grand choix d'éléments frontaux, des éléments de contact correspondants. Les principales caractéristiques distinctives sont le type de fixation mécanique (face, fond) et la technique de raccordement (borne à ressort ou vis).
