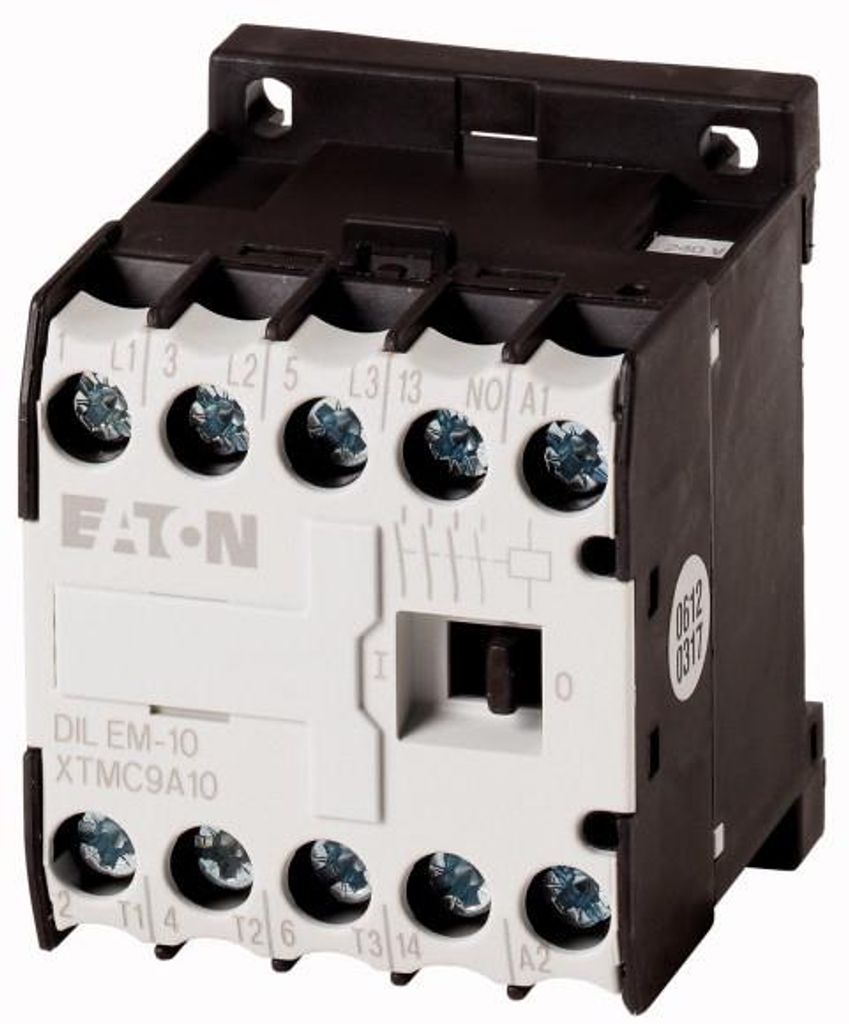

Eaton DILEM-10(230V50HZ,240V60HZ)

Contacteur de puissance Eaton DILEM-10(230V50HZ)

Fabricant:Eaton
Désignation:Contacteur de puissance AC-3/400V:4kW 3p
Type:DILEM-10(230V50HZ)



Type de tension pour l'actionnement:AC
Nombre de contacts à fermeture comme contacts principaux:3
Type de raccordement du circuit principal:borne à vis
Tension de service pour AC 50 Hz:24..690 V
Tension de service pour AC 60 Hz:24...690 V
Courant assigné d'emploi Ie pour AC-1, 400 V:22 A
Courant assigné d'emploi Ie pour AC-3, 400 V:9 A
Puissance assignée d'emploi pour AC-3, 400 V:4 kW
Courant assigné d'emploi Ie pour AC-4, 400 V:6,59999999 A
Puissance assignée d'emploi pour AC-4, 400 V:3 kW
Puissance assignée d'emploi NEMA:3,7 kW
Nombre de contacts auxiliaires à fermeture:1
Adapté au montage en série:non
Largeur:45 mm
Hauteur:58 mm
Profondeur:52 mm

Contacteur de puissance Eaton DILEM-10(230V50HZ) : plus de détails

Contacteur de puissance, Application : Petit contacteur pour moteurs et charges résistives, Contacteurs de puissance DILEM, Catégorie d'emploi : AC-1 : Charge non inductive ou faiblement inductive, Fours à résistance, AC-3 : Moteurs à cage : Démarrage, arrêt en cours de fonctionnement, AC-4 : Moteurs à cage d'écureuil : Démarrage, freinage à contre-courant, inversion de marche, taper, Technique de raccordement : Bornes à vis, Remarque : Convient également aux moteurs de la classe de rendement IE3, Description : avec contact auxiliaire, Pôles : 3 pôles, Courant assigné d'emploi AC-3 380 V 400 V : Ie= 9 A, Courant assigné d'emploi AC-1 courant thermique conventionnel, 3 pôles, 50 - 60 Hz ouvert à 40 °C : Ith = Ie= 22 A, encapsulé : Ith= 16 A, courant assigné d'emploi AC-1 courant thermique conventionnel unipolaire ouvert : Ith= 50 A, encapsulé : Ith= 40 A, puissance de fonctionnement assignée maximale des moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V : P= 2.2 kW, 380 V 400 V : P= 4 kW, 660 V 690 V : P= 4 kW, puissance de fonctionnement assignée maximale des moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V : P= 1.5 kW, 380 V 400 V : P= 3 kW, 660 V 690 V : P= 3 kW, utilisable pour : DILEM, DILE, Équipement des contacts S = contact à fermeture : 1 S, Type de courant AC/DC : Actionnement en courant alternatif

Contacteur de puissance, selon CEI/EN60947, 3 pôles, avec bornes à vis, extensible à 4 contacts maxi, avec 1 contact auxiliaire comme contact à guidage forcé, montage vissé et encliqueté, Ui 690V, indice de protection IP20, protégé contre les contacts accidentels selon VDE 0106 T. 100, durée de vie 7 millions de manœuvres mécaniques, accessoires livrables : modules de contacts auxiliaires, circuits de protection, ponts de neutre, connecteurs parallèles, jeux de câblage, verrouillage mécanique

Contacteur de puissance 9A 3P 230V AC 1Z 0R DILEM-10(230V50HZ,240V60HZ) 051786

Caractéristiques techniques :

• Version modulaire: Non
• Type d'emballage: Paquet
• Série: DILE
• Retour: OUI
• Type de connexion du circuit principal: Connexion à vis

• 3 pôles + contact auxiliaire
• Puissance : 4 kW
• Courant assigné d'emploi : 9 A

• Petit contacteur DIL EM
• 4 KW
• 3 + 1 contact de travail
• Actionnement 230V

Caractéristiques principales Caractéristiques Couleur du produit Noir, blanc Nombre de pôles 3 CEI/EN 60947-4-1, UL 508, CSA-C22.2 No. 14-05,Performance Tension d'entrée AC 690 V AC Fréquence d'entrée 50/60 Hz Poids et dimensions Poids 170 g Conditions de fonctionnement Température de fonctionnement 25 - 50 °C
