HELIX Ci3 K165.2FM-S3
HELIX COMPOSE. Le haut-parleur parfait pour chaque composition.
Face aux défis toujours plus exigeants de la technologie automobile moderne et à la recherche de solutions intelligentes caractéristique de HELIX, nous nous sommes donné pour mission de repenser de manière innovante les systèmes d'enceintes universelles éprouvés. Le résultat : la plateforme innovante HELIX COMPOSE, qui, selon le principe « développé dans la voiture, pour la voiture », combine les haut-parleurs universels classiques avec les avantages des systèmes spécifiques aux véhicules. Des matériaux innovants et les dernières technologies associés à une ingénierie intelligente et pratique : le meilleur de deux mondes en harmonie : un rendement très élevé, une qualité sonore fantastique et une dynamique énorme qui s'adapte à tous les véhicules. HELIX COMPOSE – des haut-parleurs universels repensés.
Performances exceptionnelles
Tous les composants sont parfaitement adaptés les uns aux autres et forment, avec nos amplificateurs HELIX et MATCH, une équipe parfaite qui garantit à tout moment des performances et un rendement maximaux. De plus, nos nouvelles technologies mécaniques ont été mises en œuvre en mettant clairement l'accent sur la sécurité lors du raccordement et du fonctionnement, de manière à créer les conditions idéales pour une intégration dans le véhicule avec une compatibilité maximale.
Efficacité maximale
HELIX COMPOSE est synonyme d'ingénierie intelligente et repose donc sur la technologie 3 ohms hautement efficace, qui s'harmonise parfaitement avec tous les amplificateurs HELIX et MATCH tout en offrant un gain significatif en termes de rendement et de pression acoustique maximale.
Membrane en papier Cenosphere
Le revêtement innovant « Cenosphere » consiste à intégrer des microbilles creuses dans une couche de polymère et à les appliquer sur la membrane.procédé augmente la rigidité et optimise également l'amortissement interne.
Saladier composite en polymère haute technologie
Tous les paniers des haut-parleurs HELIX COMPOSE i7 et i3 sont fabriqués à partir d'un composite polymère high-tech, renforcé par des billes de verre. Enfin, cela permet d'obtenir des dimensions de panier beaucoup plus compactes et donc de simplifier les installations dans des espaces restreints.
Des aigus impressionnants et une stabilité exceptionnelle
Il en résulte une reproduction brillante et sans compression des aigus avec une excellente résolution fine.
Parfaitement séparé
Le filtre est conçu pour une utilisation optimale avec nos composants HELIX Compose i3 et donc pour une intégration professionnelle dans le véhicule, typique de la gamme COMPOSE. De plus, aucun effort n'a été épargné pour régler de manière complexe le filtre afin d'obtenir la meilleure répartition possible de la bande de fréquences et un son harmonieux. Grâce à ses dimensions compactes, le Ci3 FX-UNI.2 est parfait pour les installations peu encombrantes et est compatible avec nos technologies COMPOSE Connect et WireKit pour une sécurité de fonctionnement maximale et une minimisation des erreurs d'installation.
COMPOSE Connect
Adieu le bricolage et la soudure. Compose Connect est un connecteur bien pensé qui facilite considérablement l'installation audio dans les voitures en combinaison avec les composants HELIX COMPOSE. Grâce à un boîtier en plastique propriétaire dans lequel s'enclenchent des fiches plates et des connecteurs standard, il permet une connexion sans risque d'inversion de polarité et absolument fiable, conforme aux normes automobiles.
FlexMount20 & FlexMount165 – L'universel rencontre le spécifique au véhicule
FlexMount est un système de fixation basé sur des bagues d'adaptation spécialement développées qui permet d'installer les haut-parleurs COMPOSE FlexMount dans un nombre quasi infini de véhicules. Ainsi, l'enceinte universelle se transforme en un clin d'œil en une enceinte spécifique au véhicule, qui peut être installée facilement et de manière acoustiquement optimisée à l'emplacement d'origine de chaque véhicule à l'aide de la bague FlexMount appropriée.
WireKits – Plug & Play au plus haut niveau
Nos WireKits permettent de connecter sans problème le système d'enceintes HELIX COMPOSE au faisceau de câbles d'origine. Fabriqués selon les normes élevées de l'industrie automobile, ces câbles adaptateurs verrouillables répondent à toutes les exigences des conditions environnementales difficiles dans les véhicules.
Caractéristiques
- Système d'enceintes 2 voies performant, alliant des caractéristiques sonores uniques à des possibilités d'intégration très variées
- Rendement élevé et technologie 3 ohms pour une puissance de sortie maximale de l'amplificateur
- Connecteurs bien pensés, conformes aux normes automobiles, pour une connexion sûre et sans risque d'inversion de polarité – COMPOSE Connect & ProConnect
- Tweeter
- Tweeter de 20 mm avec dôme en titane pour une reproduction précise et dynamique des aigus
- Aimant néodyme hautement efficace pour un flux magnétique linéaire optimal
- Design compact et différentes options de montage pour répondre à diverses exigences d'installation
- Haut-parleur de graves-médiums
- Haut-parleur de graves-médiums de 165 mm avec membrane en papier unique recouverte de cénosphères pour une reproduction sonore précise et détaillée
- Saladier composite en polymère haute technologie renforcé de billes de verre pour une rigidité maximale et une résonance minimale
- Système magnétique puissant pour un rendement élevé et un comportement impulsionnel optimal
- Calotte en polyuréthane (dust cap) pour optimiser la réponse en fréquence dans les médiums supérieurs
- Filtre
- Filtre séparé de haute qualité aux dimensions compactes pour une installation facile
- Réglage du niveau des aigus à 6 niveaux avec protection intégrée pour une adaptation optimale à la position d'installation
- Réglage sophistiqué – avec une pente de 12 dB pour le tweeter
Caractéristiques techniques
| Puissance RMS / Max. | P | 100 / 150 watts |
| Gamme de fréquences | | 60 Hz - 25 000 Hz |
| Impédance | Z | 3 Ω |
| Rendement | SPL | 92 dB @ 2,83 V / 1 m
88 dB @ 1 W / 1 m |
| Diamètre extérieur | ø | Tweeter : 32,0 mm
Haut-parleur de graves-médiums : 165,0 mm |
| Diamètre d'encastrement | ø | Tweeter : 32,0 mm
Haut-parleur de graves-médiums : 142,0 mm |
| Profondeur d'encastrement | | Tweeter : 9,8 mm
Haut-parleur de graves-médiums : 60,7 mm |
| Dimensions du filtre | | 103,3 x 50,4 x 25,0 mm |
|
| Haut-parleur de graves-médiums |
| Impédance | Z | 3 Ω |
| Résistance au courant continu | Re | 3,0 Ω |
| Fréquence de résonance | Fs | 70 Hz |
| Qualité mécanique | Qms | 4,17 |
| Qualité électrique | Qes | 1,05 |
| Qualité totale | Qts | 0,84 |
| Souplesse | Cms | 454 μm/N |
| Volume équivalent | Vas | 11,2 L |
| Facteur de force | B*l | 4,0 Tm |
| Surface de la membrane | Sd | 133 cm2 |
| Masse en mouvement | Mms | 11,3 g |
| Résistance mécanique | Rms | 1,18 kg/s |
| Diamètre de la bobine mobile | ø | 25 mm |
Largeur d'enroulement de la bobine mobile | | 10,5 mm |
| Course linéaire maximale de la membrane | Xmax | +/- 3,2 mm |
|
| Tweeter |
| Impédance | Z | 4 Ω |
| Fréquence de résonance | Fs | 1800 Hz |
| Diamètre de la bobine mobile | ø | 20 mm |
|
| Caractéristiques |
| Tweeter | | Extrêmement compact, dôme en titane, aimant en néodyme et FlexMount20 |
| Haut-parleur de graves-médiums | | Papier avec revêtement Cenosphere, borne de connexion ProConnect et FlexMount165 |
| Filtre | | Tweeter : passe-haut 12 dB, protection des aigus et réglage du niveau
Haut-parleur de graves-médiums : passe-bas 6 dB |
Compatibilité
- FlexMount20
- FlexMount165
- Kits de câbles FlexConnect

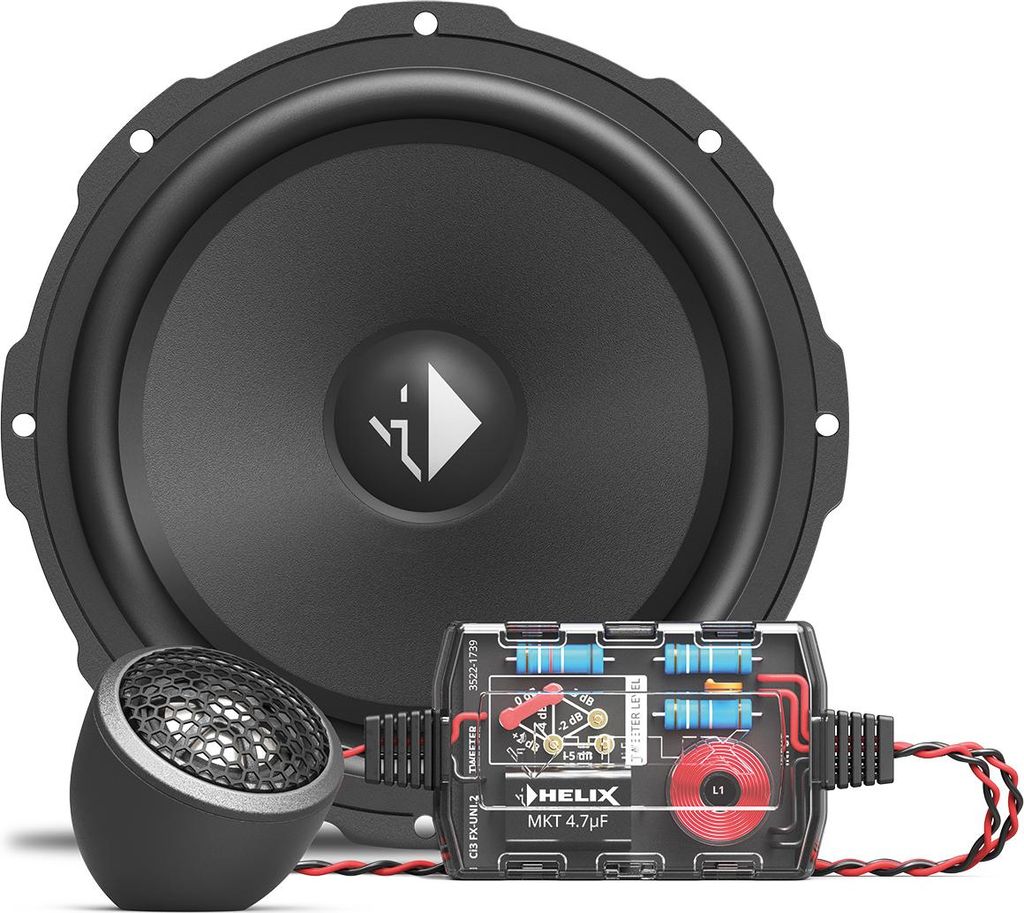

2 x tweeters Ci3 T20FM-TI
2 x haut-parleurs de graves-médiums Ci3 W165FM-S3
2 x filtres Ci3 FX-UNI.2
2 x câbles de raccordement
2 x accessoires de fixation pour tweeters
2 x kit de connexion COMPOSE
1 x matériel de fixation
