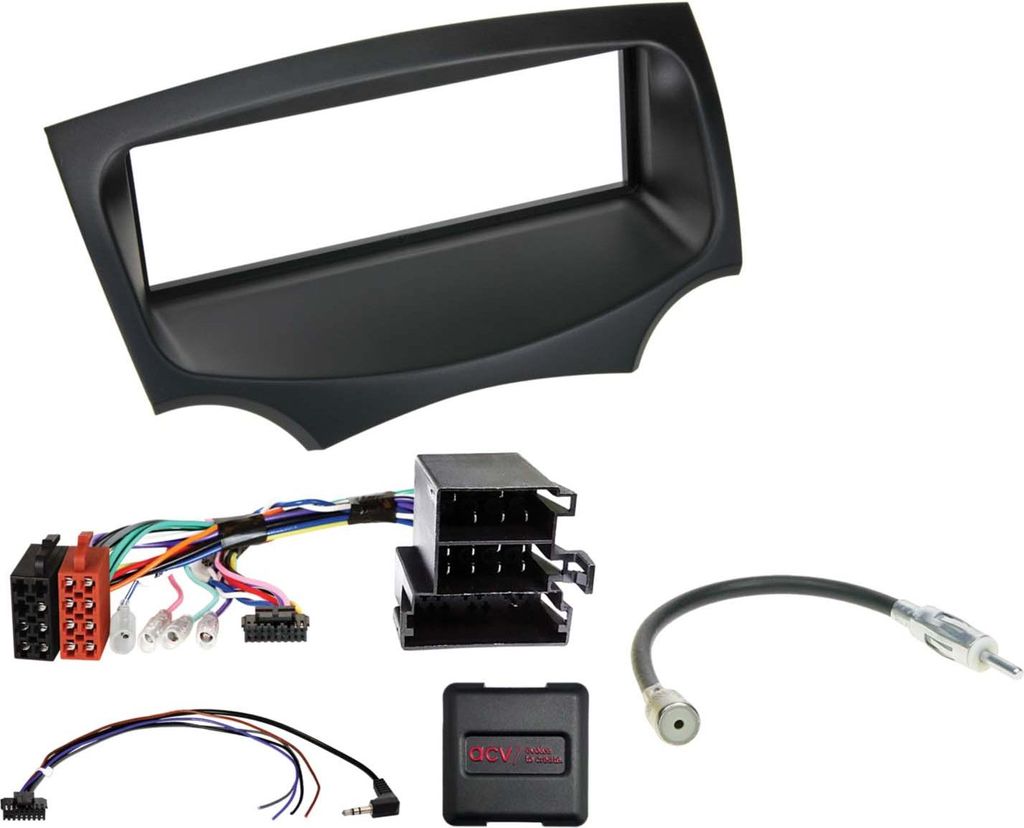

Kit 1-DIN compatible avec Ford Ka(RU8) 2009-2017 ISO/Mini ISO SWC/antenne

Façade d'autoradio 1-DIN avec kit de connecteurs HU SWC FordDe nombreux constructeurs automobiles installent des unités principales spécifiques au véhicule pour correspondre à l'optique du tableau de bord.Les kits d'installation contiennent tous les composants nécessaires au remplacement d'un HU OEM.Veuillez vérifier les recommandations d'installation des différents composants.Dans certains cas- toutes les fonctions du véhicule ne sont pas prises en charge.Par exemple- Trailer Assist- E Call ou d'autres systèmes d'assistance à la conduite.En fonction de l'équipement du véhicule ainsi que de la gamme de fonctions et du logiciel du HU de mise à niveau- des fonctions de fonctionnement individuelles peuvent être omises ou remplacées par d'autres fonctions.Comparez les connecteurs de faisceau de câbles illustrés avec les connecteurs de votre voiture et assurez-vous qu'ils s'adaptent optiquement et techniquement.Vérifiez également si l'une des unités principales OEM répertoriées a été installée à l'origine. Vérifiez enfin la fonctionnalité du véhicule- les paramètres du véhicule et la fonctionnalité SWC avant l'assemblage [email protected] :Connecteur de bus CAN : ISO / Mini ISOConnecteur : Antenne OEM ISO(m) > DIN(m)Bleu : Télécommande d'ampli +12 V*Application véhicule :Ford Ka (RU8) 02/2009 - 05/2017Couleur : noirLes signaux suivants sont fournis :Les véhicules réimportés ou les véhicules avec des logiciels différents peuvent être incompatibles en termes de fonctions.Rouge : Pince d'allumage +12 V 15Orange : Pince d'éclairage +12 V 58Violet/blanc : Signal de marche arrière +12 VRose : Signal d'impulsion de vitesseVert : Signal de frein de stationnement GNDCapacité de charge totale des sorties : 100 mA max. Courant requis supérieur à 100 mA :1 résistance de bobine de relais 75 Ohm min.2 résistances de bobine de relais 150 Ohm min.2 : Débranchez le HU OEM hors tension.3 : Vérifiez que toutes les connexions d'interface sont correctes hors tension.Connexion et ordre de connexion :1 : Vérifiez les paramètres et la configuration matérielle de l'interface hors tension.2 : Vérifiez Configuration du câble de connexion HU hors tension.3 : Connectez le câble de connexion HU conformément au mode d'emploi du HU de rééquipement.4 : Connectez toutes les autres connexions conformément au mode d'emploi du HU de rééquipement.5 : Connectez l'ensemble de l'installation au véhicule avec la connexion principale en dernier.6 : Configuration logicielle de l'interface conformément aux instructions du texte de l'article et du manuel.7 : Configurez le HU de rééquipement conformément au mode d'emploi de l'appareil de rééquipement télécommande au volant/caméra/kit mains libres/antenne alimentation fantôme et autres.8 : Test de fonctionnement de la télécommande au volant et du véhiculeModifications de la configuration de l'interface et du câble de connexion HU :1 : Changer la configuration hors tension2 : Reconnexion voir ci-dessus 5 à 8En cas de dysfonctionnement de l'interface ou du véhicule :1 : Réinstaller le HU OEM2 : Faire fonctionner le HU OEM3 : Établir l'arrêt du bus CAN4 : Vérifier la configuration matérielle de l'interface5 : Reconnexion après l'arrêt du bus CAN voir ci-dessus 5 et 6Autres connexions- modifications de connexion- connexions alternatives- connexions de câbles lâches ou extensions de connexion de câbles lâches spécifiées dans le texte d'information ou le manuel ne sont fournis qu'à titre d'orientation et d'information pour les installateurs spécialisés formés. Autres connexions- modifications de la configuration des câbles du faisceau de câbles ou utilisation de connexions alternatives ou d'extensions de connexion :1 : Les connexions et les modifications doivent être effectuées exclusivement par un installateur spécialisé formé.3 : Les connexions et les modifications doivent être vérifiées pour leur fonctionnement et leur exactitude en les mesurant et en les comparant avec le schéma d'affectation des câbles du véhicule avant le raccordement.
