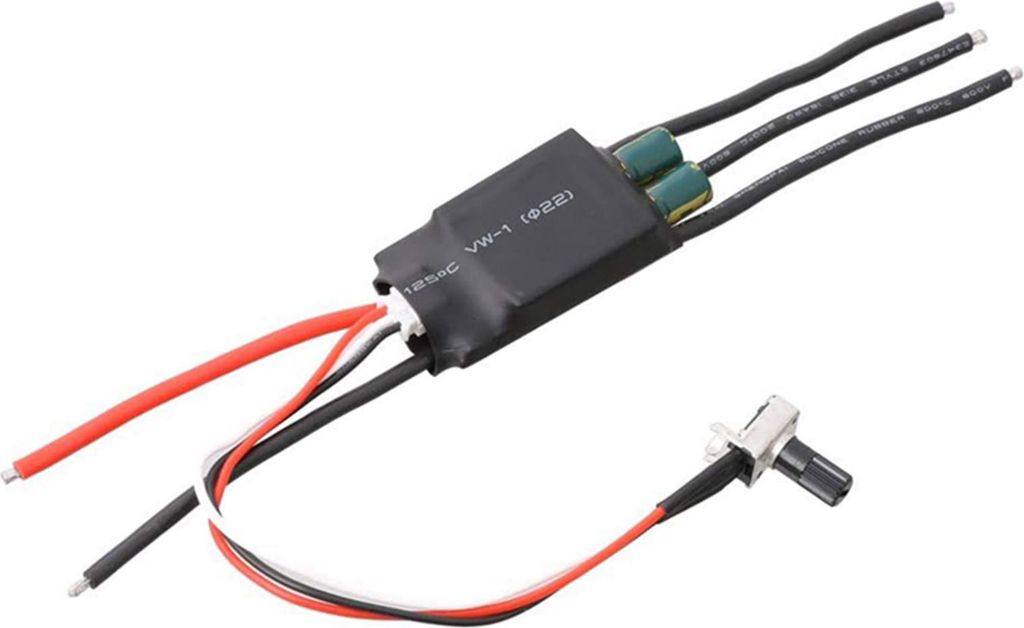

DC 7-24V 200W BLDC 3 phases sans balais ESC moteur driver, carte demoteur à courant continu sans capteur, régulateur de vitesse avec potentiomètre

Caractéristiques :

L'ESC a été spécialement conçu pour les outils électriques utilisés dans le domaine du contrôle industriel, tels que les pompes à air, les pompes à eau, les pompes à huile, les ventilateurs, etc.

Il utilise des moteurs triphasés à courant continu sans balais. Il est prévu en standard pour un fonctionnement à cadence moyenne et en continu à courant élevé. Le refroidissement par ventilateur Jianyijia dispose d'une protection contre la surchauffe.

Vitesse maximale : 224 000 tr/min (moteur à 2 pôles), 74 000 tr/min (moteur à 6 pôles), 40 000 tr/min (moteur à 12 pôles), 35 000 tr/min (moteur à 14 pôles).

Caractéristiques techniques :

Nom du produit : Entraînement à moteur CC sans balais triphasé commandé par potentiomètre sans capteur à effet Hall

Modèle : X30A (potentiomètre)

Tension de service : 7-24 V

Courant d'entraînement : courant nominal 15 A, avec refroidissement par ventilateur 20 A

Vitesse maximale : 224 000 tr/min (moteur à 2 pôles), 74 000 tr/min (moteur à 6 pôles), 40 000 tr/min (moteur à 12 pôles), 35 000 tr/min (moteur à 14 pôles).

Dimensions du produit : longueur 45 mm largeur 26 mm hauteur 12 mm (sans câble ni condensateurs saillants)

Précautions :

1. Il n'y a pas de fusible dans le circuit d'alimentation de la carte mère. Jianyi l'a ajouté lui-même. Une inversion de polarité de l'alimentation électrique endommagera de manière irréversible certaines puces de la carte (même si la connexion ne dure qu'une seconde).

2. En fonctionnement normal, une protection du moteur contre le blocage est prévue. La puissance et le courant du module étant élevés, veuillez éviter les courts-circuits artificiels si le module ne fonctionne pas correctement. Un court-circuit peut brûler les fils et endommager les transistors. Utilisez donc une tension et un courant faibles pour le premier test de câblage. Une fois le test réussi, le module peut fonctionner à courant et tension élevés. 3. Ne connectez pas de moteurs dont la tension, l'intensité ou la puissance ne correspondent manifestement pas à celles du module d'entraînement afin d'éviter tout dommage inexpliqué.

Informations sur l'emballage :

Dimensions de l'emballage : 8*5*3 cm

Poids de l'emballage : 28 g

1* Contrôleur de moteur sans balais triphasé BLDC 7-24 V CC 200 W
