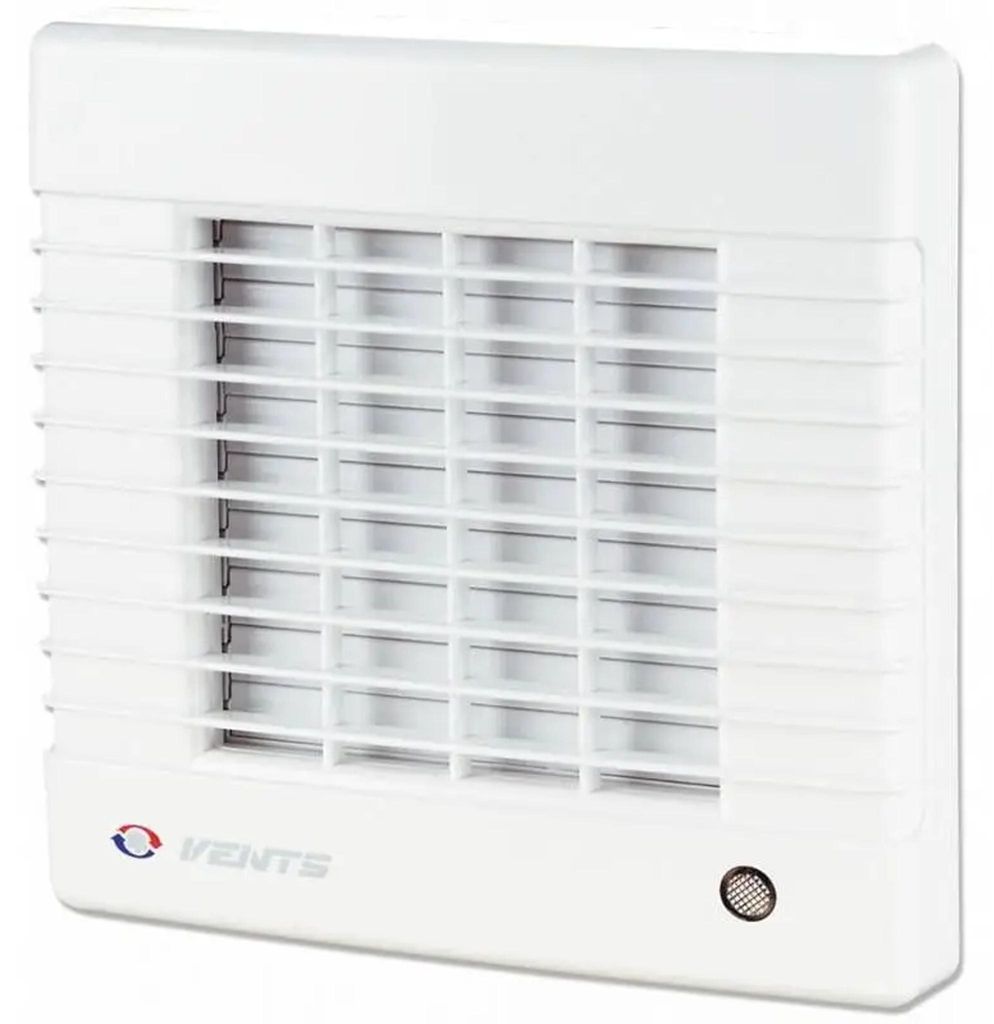

Ventilateur axial avec store vénitien et minuterie 125 mm VENTS

Ventilateur axial Ø 125 mm avec clapet automatique et minuterie

125MAT VENTS

équipé d'une minuterie (arrêt retardé de 2 à 30 min)

PRINCIPALES CARACTÉRISTIQUES DU VENTILATEUR

• DIAMETRE DE RACCORDEMENT - 125 mm
• HAUTE EFFICACITÉ - 185 m3/h
• CONSOMMATION DE PUISSANCE - 22,0 W
• BRUIT - 35 dB(A) / 3 m
• FERMETURE AUTOMATIQUE
• MINUTERIE - MINUTERIE D'ARRÊT - 2 ÷ 30 min .
• VOYANT DE CONTRÔLE POUR INDIQUER L'ÉTAT DE FONCTIONNEMENT DU VENTILATEUR
• FABRICANT SÉRIEUX - ORIFICES DE VENTILATION
• PALES AÉRODYNAMIQUES (HÉLICE)

Si vous recherchez un ventilateur à la fois moderne et d' une efficacité optimale, avec un clapet automatique , qui empêche le retour de l'air après l'arrêt du ventilateur.produit de la série MA de VENTS (un fabricant de ventilateurs leader sur le marché européen) répondra certainement à vos attentes. Grâce à leur moteur fiable doté d'une protection thermique, les ventilateurs de cette série assurent une ventilation optimale de la pièce. Les ventilateurs de cette série sont également équipés d'un voyant lumineux qui indique l'état de fonctionnement du ventilateur.

DESCRIPTION

Ventilateur d'extraction moderne au design élégant, prévu pour une utilisation dans les salles de douche, salles de bains, cuisines et autres pièces d'habitation. Une efficacité maximale , combinée à un design moderne, assure un microclimat idéal. À monter sur les gaines de ventilation ou à raccorder à une gaine de ventilation ronde.

AVANTAGES

Boîtier et roue en plastique de haute qualité et durable, résistant aux UV. Le profil aérodynamique spécialement conçu assure une grande efficacité de l'air . AVANTAGES DU MOTEUR

Faible consommation d'énergie grâce au moteur moderne à haut rendement. Sans entretien

000 heures de fonctionnement ininterrompu . Le moteur est équipé d'une protection thermique contre la surchauffe. AUTOMATIQUE Fermeture automatique

- ouvre (

1. ) environ 20 ÷ 30 secondes après le démarrage du ventilateur. Lorsque l'appareil cesse de fonctionner, l'obturateur se ferme automatiquement ( 2 . ). Grâce à la minuterie

( minuterie ), le ventilateur peut continuer à fonctionner dans une plage de temps allant d'environ 2 à environ 30 minutes après l'arrêt du ventilateur par un interrupteur (par ex. de l'installation d'éclairage). Pour utiliser toutes les fonctions du ventilateur, il faut un câble électrique à trois fils (de l'interrupteur au ventilateur). Il est possible de raccorder le ventilateur avec deux fils (bornes L et N), mais danscas, le ventilateur fonctionne automatiquement en fonction de l'humidité de l'air dans la pièce. DONNÉES TECHNIQUES

Tension d'alimentation nominale -

230 V

• Fréquence nominale - 50 Hz
• Puissance absorbée - 22,0 W
• Débit d'air - 185 m3/h
• Pression sonore - 35 dB(A)/3m
• Pression statique - 55 Pa
• Consommation de courant - 0 ,1 A
• Vitesse de rotation du moteur - 2400 tr/min
• Température de fonctionnement max. Température de fonctionnement - 45 °C
• Classe de protection - IP24
• Poids - 0 ,75 kg
• RACCORDEMENT ÉLECTRIQUE Pour le raccordement du ventilateur, il faut une

Installation électrique à trois fils

de l'interrupteur au ventilateur est nécessaire. S1 - Interrupteur (par ex. lumière)

• L - tension (raccordée de manière fixe)
• N - conducteur neutre (zéro)
• LT - tension (interrompue par l'interrupteur)
• Raccordement correct du ventilateur avec une minuterie : - Régler le potentiomètre de temps sur minimum (tourner le potentiomètre très doucement jusqu'àqu'il y ait une légère résistance, car vous pouvez facilement endommager le potentiomètre en le faisant tourner autour de son axe). Reliez ensuite les bornes

L

- Phase et N - neutre. Après avoir appliqué la tension sur cette borne, le ventilateur devrait s'allumer pendant quelques secondes, puis s'éteindre de lui-même. Connectez ensuite le troisième câble à la borne LT (utilisez par exemple le câble jaune-vert comme phase interrompue par l'interrupteur en le connectant en conséquence à l'entrée de l'interrupteur). Avec cette connexion, nous pouvons utiliser la fonction de minuterie dans le ventilateur. Si vous n'avez pas d'installation à trois fils entre l'interrupteur et le ventilateur, il n'est pas possible de raccorder un ventilateur avec une fonction de minuterie. Fonction minuterie - la minuterie d'arrêt réglable intégrée permet au ventilateur de fonctionner de 2 à 30 minutes après avoir été connecté au

-L'interrupteur a été arrêté. Installation

Le ventilateur peut être utilisé sur des surfaces horizontales et verticales.

Les ventilateurs doivent, si possible, être montés directement dans l'ouverture de la gaine de ventilation.

• Il peut être utilisé pour un montage au plafond. Informations du fabricant :
