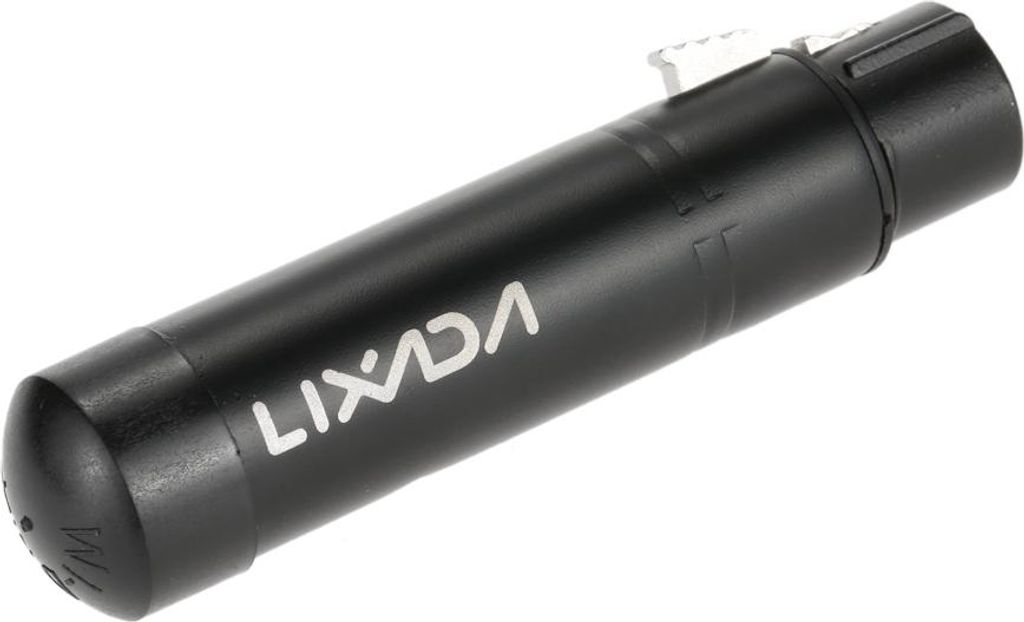

Lixada 2.4G ISM DMX512 Récepteur XLR 3 broches sans fil (femelle) pour éclairage LED pour scène, PAR et éclairage de fête

Spécification :

Fonctions :

Le récepteur radio DMX512 reçoit sans fil les données de protocole DMX512 standard (générées par la console). La transmission du signal se fait sans retard, en temps réel et de manière fiable. Le produit utilise la gamme de fréquences ISM de 2,4 GHz. La conception de modulation GFSK hautement efficace assure une communication fiable. La fonction de saut de fréquence automatique garantit un fonctionnement fiable. Il est possible de faire fonctionner jusqu'à 7 groupes avec des codes d'identification réglables dans la même pièce, dans un réseau radio séparé et sans interférences. (Affichage LED tricolore)

Caractéristiques techniques :

télécommande radio 2,4 GHz DMX512 R/T

Tension d'entrée : 5 V DC, min. 500 mA

Sensibilité de réception : -94 dBm

Puissance d'émission maximale : 20 dBm

Connexion DMX : prise femelle à 3 pôles

Portée : 400 m (en visibilité directe)

Gamme de fréquences : 2,4 GHz ISM, 126 canaux

Couleur : noir

Norme de prise : UE

Matériau : Kerisit + plastique

Dimensions : 8 × 2,5 × 2,5 cm (L × l × H)

Longueur du câble : 177 cm

Poids : 45 g

Dimensions de l'emballage : 14,5 × 10,5 × 4,5 cm (L L H )

Poids de l'emballage : 142 g / 5 oz

Manuel d'utilisation :

Attribution du code d'identification et de la couleur de la LED :

1 : ROUGE

2 : VERT

3 : ROUGE + VERT

4 : BLEU

5 : ROUGE + BLEU

6 : VERT + BLEU

7 : ROUGE + VERT + BLEU

1) Appuyez sur le bouton au-dessus de l'affichage LED latéral pour activer le réglage de l'ID.

À chaque nouvelle pression sur le bouton, le code couleur augmente de 1.

3) État de fonctionnement :

LED allumée en permanence : pas de signal DMX ou radio.

La LED rouge clignote : Émission.

La LED verte clignote : Reçoit.

4) Fréquence HF : 2,400-2,525 GHz, 126 canaux au total, recherche automatique des canaux.

5) Code ID "1-7" regroupe les codes ID. Appuie sur la touche "KEY" pour effectuer les réglages. La connexion ne fonctionne que si les codes ID de l'émetteur et du récepteur sont identiques. (Couleur de la LED identique)

Établir la communication :

1. Allumez d'abord l'unité de réception radio DMX512, puis l'unité d'émission.

2. Appuyez sur la touche "KEY" pour attribuer la même valeur ID à l'émetteur et à l'unité de réception. Utilisez des valeurs ID différentes si vous souhaitez utiliser plusieurs unités radio en même temps au même endroit.

3. La LED rouge clignote lorsque l'émetteur envoie des données DMX dans une gamme de fréquences sans interférences. Le récepteur passe alors à une autre gamme de fréquences. La LED verte clignote jusqu'àque le récepteur reçoive la même valeur d'identification. Plus les données DMX transmises sont nombreuses, plus la LED clignote rapidement.

4. La connexion a été établie avec succès.

1 * Unité de réception radio DMX

1 * bloc d'alimentation

1 * mode d'emploi (anglais)
