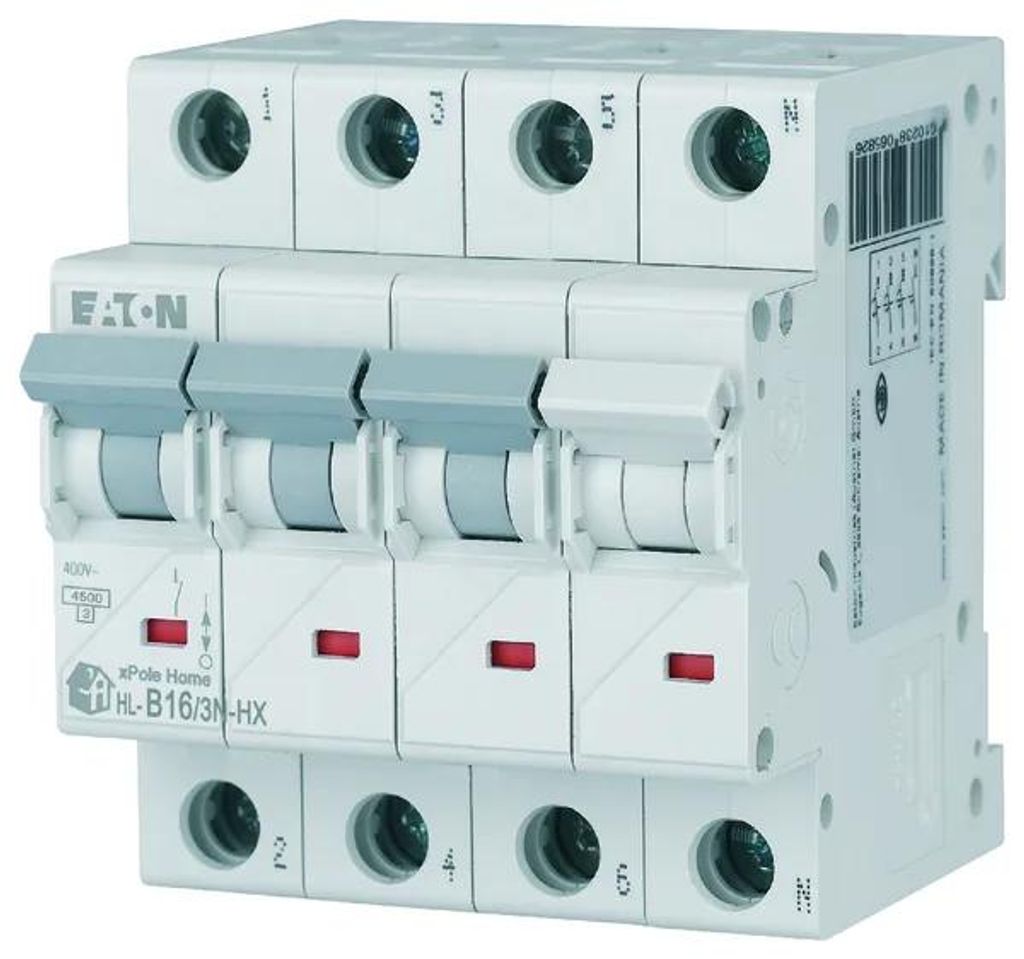

HN-B16/3N Disjoncteur B 16A 3P+N 4M 6KA

Eaton Disjoncteur 3P+N B 16A 6kA AC xPole Home HN-B16/3N 194901Principales caractéristiques du produitLe modèle 194901 possède une courbe de déclenchement B (dite rapide) et un courant assigné de 16A. Le pouvoir de coupure est de 6kA.Fonctionnement avec tension 230VAC et 48VDCBornes doubles des deux côtés de l'appareil — à cage pour conducteur et à peigne pour barres de raccordementRépond aux exigences de coordination d'isolement, distance entre contacts 3>4 mm afin d'assurer une isolation sûreMontage sur rail DIN TH 35Alimentation possible des deux côtés de l'appareilGamme de produits assurant protection et sécurité dans les installations modernesLes disjoncteurs de la marque EATON protègent les installations électriques contre les effets des surcharges et des courts-circuits. Ils fonctionnent automatiquement – en cas d'intensité de courant trop élevée ou de court-circuit, ils coupent immédiatement le circuit, évitant les dommages à l'installation et renforçant la sécurité des utilisateurs.CIRCUITS PRISES | CIRCUITS D'ÉCLAIRAGE | APPAREILS TV ET ÉLECTROMÉNAGERSPourquoi choisir un disjoncteur Eaton ?Design épuréUn design moderne et minimaliste facilite l'utilisation de l'appareil et lui permet de bien s'intégrer à son environnement.Résistance et robustesse face aux environnements agressifsLes disjoncteurs conviennent aussi bien à l'intérieur qu'à l'extérieur des bâtiments, grâce à une haute résistance aux facteurs externes.Compatibilité avec d'autres appareilsLa construction modulaire permet d'équiper facilement l'appareil d'éléments complémentaires étendant ses fonctions – tels que contacts auxiliaires, déclencheurs ou verrouillages.facile à installer, pratique à utiliser
Information sur l'état de l'appareil en un coup d'œilBorne à cage et à peigneLevier gris solidaire mécaniquement de l'indicateur ON/OFFPossibilité de plombage en position MARCHE et ARRÊTIndicateur de position des contacts rouge/vertMontage simple sur rail DINSpécification technique :

• Modèle : HN-B16/3N
• Indice de protection (IP) : IP20
• Fréquence [Hz] : 50
• Tension assignée [V] : 400
• Profondeur d'encastrement [mm] : 70.5
• Pouvoir de coupure assigné conformément à l'EN 60898 [kA] : 6
• Degré de pollution : 2
• Classe de limitation d'énergie : 3
• Type de tension : AC
• Courbe de déclenchement : B
• Nombre de pôles : 4
• Courant assigné [A]: 16
• Pouvoir de coupure assigné conformément à l'IEC 60947-2 [kA] : 0
• Largeur exprimée en nombre de modules : 4
• Catégorie de surtension : 3

Disjoncteur modulaire destiné à la protection des installations électriques dans les systèmes basse tension. Le disjoncteur divisionnaire (également appelé « fusible automatique ») a pour objectif de protéger l'installation électrique contre les surcharges. Une surcharge se produit lorsqu'un courant d'intensité trop élevée traverse un circuit donné,qui peut se produire lorsque trop d'appareils sont raccordés au même circuit. Les disjoncteurs divisionnaires EATON assurent également une protection contre les courts-circuits, qui peuvent survenir lorsque deux conducteurs entrent en contact, provoquant le passage d'un courant important et un risque d'endommagement des appareils électriques. Les disjoncteurs divisionnaires de type B sont couramment utilisés pour protéger les prises et les circuits d'éclairage, constituant la protection la plus courante dans les installations électriques.Regardez la vidéo sur les disjoncteurs divisionnaires et découvrez l' complète de protections contre les surcharges électriques xPole HomeGamme de produits destinée
aux projets modernesLa nouvelle gamme de produits xPole Home, comprenant les disjoncteurs divisionnaires HN, les disjoncteurs combinés HNB et les disjoncteurs différentiels HNC, a été conçue pour garantir une sécurité et une efficacité maximales dans le processus de conception. Elle se caractérise par un design simple, une fiabilité et une conformité totale aux normes en vigueur. Les appareils de la gamme xPole Home sont facilement s et faciles à installer. Les disjoncteurs divisionnaires HN de cette gamme conviennent parfaitement aux installations domestiques, commerciales et industrielles, protégeant à la fois les utilisateurs et les appareils.Avantages de la gamme xPole HomeLes nouveaux disjoncteurs Eaton de la gamme xPole se distinguent par une excellente ergonomie, garantissant une température de fonctionnement optimale ainsi qu'une résistance électrique et mécanique améliorée.Portefeuille optimalchoix facilitéDesign moderneFiabilité et sécurité maximalesmontage facileGrande résistanceUne nouvelle étape dans le développement des protectionsEATON AFDD+ n'est pas seulement une version améliorée des modèles précédents, mais aussi une nouvelle étape dans le développement des dispositifs de protection, utilisant les dernières technologies et innovations numériques.Protection contre les courts-circuits et les surchargesProtection contre les à la terreProtection contre les arcs électriquesProtection incendieProtection contre les à la terreDisjoncteurs
divisionnaires HN+--de base-Disjoncteurs
différentiels HNC-+-de base+Disjoncteur
combiné HNB++-renforcée+Dispositif AFDD++++étendue+Questions fréquentes Construction et principe de fonctionnement du disjoncteur divisionnaireLe disjoncteur divisionnaire se compose de deux éléments principaux : un déclencheur thermobimétallique (de surcharge) et un déclencheur électromagnétique (de court-circuit). Il agit en faveur de la protection de l'installation électrique contre les surcharges et les courts-circuits, empêchant les incendies ou les électrocutions. En cas de surcharge prolongée, le déclencheur thermobimétallique chauffe et provoque la coupure du circuit. En cas de court-circuit, le déclencheur électromagnétique réagit rapidement et éteint l'arc électrique, empêchant l'endommagement des appareils.Quel disjoncteur choisir : B ou C ?Les disjoncteurs divisionnaires existent en différentes courbes de déclenchement, telles que Z, B, C, D, K, S. La courbe B est utilisée dans les circuits de prises et d'éclairage traditionnel (récepteurs résistifs), tandis que la courbe C est utilisée pour protéger les appareils à caractère capacitif, tels que l'éclairage LED, les plaques à induction, les moteurs de portail ou la domotique.Quand le disjoncteur divisionnaire se déclenche-t-il ?Le disjoncteur divisionnaire se déclenche lorsqu'un courant d'intensité supérieure à sa valeur assignée traverse le circuit. Par exemple, pour un disjoncteur de 10A,sera un courant supérieur à 11,3A. Le deuxième cas est le court-circuit, c'est-à-dire le passage d'un courant très élevé qui provoque le déclenchement immédiat du disjoncteur.Comment raccorder un disjoncteur divisionnaireLes disjoncteurs divisionnaires EATON sont équipés de bornes doubles, permettant le raccordement de conducteurs (bornes à cage) ou de peignes de raccordement (bornes pour rail). Le raccordement doit être effectué par un électricien qualifié.Un disjoncteur divisionnaire peut-il tomber en panneOui, les disjoncteurs divisionnaires sont conçus avec un pouvoir de coupure déterminé. Par exemple, la série HN est prévue pour couper des courts-circuits jusqu'à 6000A, conformément à la norme EN 60898-1. Un courant de court-circuit plus élevé peut endommager l'appareil.Quel disjoncteur pour une plaque à inductionEn général, les plaques à induction nécessitent des disjoncteurs triphasés, tripolaires. Selon la puissance de la plaque, on utilise un disjoncteur HN-B16/3 ou HN-B20/3.Quel disjoncteur pour l'éclairagePour protéger l'éclairage traditionnel à incandescence ou halogène, on utilise un disjoncteur HN-B10/1 (monophasé, 10A, courbe B). Pour l'éclairage LED, en particulier dans les parties communes des immeubles collectifs, un disjoncteur à courbe C est un meilleur choix, en raison des courants d'appel élevés des luminaires LED.Disjoncteur pour courant continuLes disjoncteurs divisionnaires EATON peuvent fonctionner avec une tension continue allant jusqu'à 48V DC. Pour des tensions plus élevées, les séries PL7 DC ou FAZ DC conviennent, prenant en charge des tensions jusqu'à 250V DC ou 500V DC en connexion série.De quel côté raccorder l'alimentation du disjoncteur divisionnaire ?Les disjoncteurs divisionnaires EATON sont universels, ils peuvent être alimentés aussi bien par le bas que par le haut. Quel que soit le sens de raccordement, l'appareil assurera une protection efficace de l'installation.Disjoncteurs divisionnaires et différentielsLes disjoncteurs divisionnaires protègent contre les effets des courts-circuits et des surcharges, et peuvent également prévenir les incendies et les électrocutions. Les disjoncteurs différentiels protègent contre les électrocutions, ainsi que contre les incendies. Dans les installations électriques polonaises, ces deux appareils sont obligatoires et fonctionnent en synergie, se complétant mutuellement.
