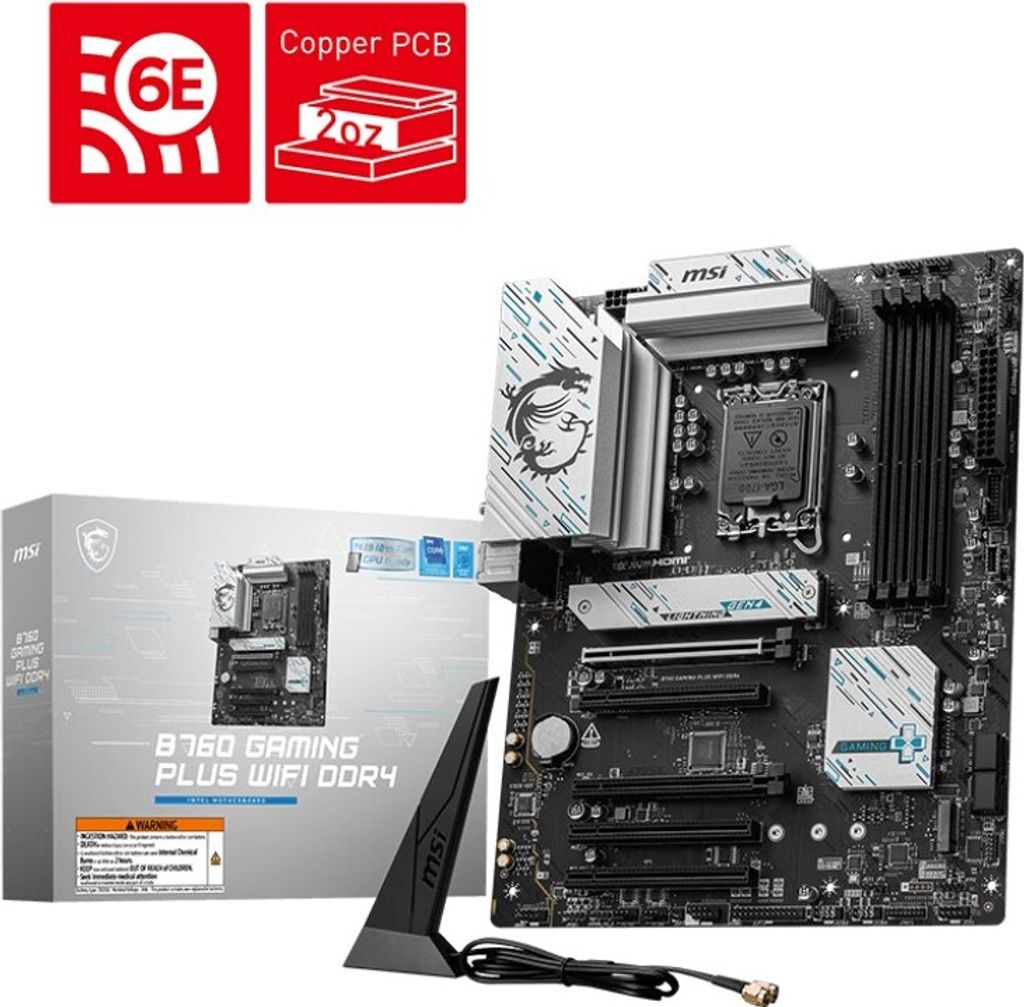

Carte mère - MSI - B760 GAMING PLUS WIFI - DDR4 - LGA 1700 - 128 Go max

La carte mère MSI B760 GAMING PLUS WIFI DDR4 est basée sur le chipset Intel® B760 et supporte les processeurs Intel® pour le socket 1700. Elle dispose de quatre slots DIMM DDR4 en mode dual channel pour jusqu'à 192 Go de mémoire vive. Le MSI B760 GAMING PLUS WIFI DDR4 est également équipé d'un slot PCIe 4.0-x16, d'un slot PCIe 4.0-x16 (x4 voies) et de trois slots PCIe 3.0-x16 (x1 voies). En outre, le MSI B760 GAMING PLUS WIFI DDR4 dispose d'un son à 8 canaux, d'une interface LAN 2,5 gigabits, du Wi-Fi 6E, de quatre ports SATA3, de deux ports M.2, du Bluetooth 5.2 et d'une série d'interfaces USB

Type	Carte mère
EAN	4711377247900
N° de fabricant.	7D98-043R
Socle	1700
Max. CPUs supportés	1
Système d'exploitation	Support	Windows 10 ready, Windows 11 ready
Processeur	Modèles pris en charge	Core i3 12xxx (Alder Lake), Core i3 12xxxT (Alder Lake), Core i3 12xxxF (Alder Lake), Core i3 13xxx (Raptor Lake), Core i3 13xxxF (Raptor Lake), Core i3 13xxxT (Raptor Lake), Core i3 14xxx (Raptor Lake-S), Core i3 14xxxF (Raptor Lake-S), Core i3 14xxxT (Raptor Lake-S), Core i5 12xxx (Alder Lake), Core i5 12xxxK (Alder Lake), Core i5 12xxxKF (Alder Lake), Core i5 12xxxT (Alder Lake), Core i5 12xxxF (Alder Lake), Core i5 13xxx (Raptor Lake), Core i5 13xxxF (Raptor Lake), Core i5 13xxxT (Raptor Lake), Core i5 13xxxK (Raptor Lake), Core i5 13xxxKF (Raptor Lake), Core i5 14xxx (Raptor Lake-S), Core i5 14xxxF (Raptor Lake-S), Core i5 14xxxK (Raptor Lake-S), Core i5 14xxxKF (Raptor Lake-S), Core i5 14xxxT (Raptor Lake-S), Core i7 12xxx (Alder Lake), Core i7 12xxxK (Alder Lake), Core i7 12xxxKF (Alder Lake), Core i7 12xxxT (Alder Lake), Core i7 12xxxF (Alder Lake), Core i7 13xxx (Raptor Lake), Core i7 13xxxF (Raptor Lake), Core i7 13xxxT (Raptor Lake), Core i7 13xxxK (Raptor Lake), Core i7 13xxxKF (Raptor Lake), Core i7 14xxx (Raptor Lake-S), Core i7 14xxxF (Raptor Lake-S), Core i7 14xxxK (Raptor Lake-S), Core i7 14xxxKF (Raptor Lake-S), Core i7 14xxxT (Raptor Lake-S), Core i9 12xxx (Alder Lake), Core i9 12xxxK (Alder Lake), Core i9 12xxxKF (Alder Lake), Core i9 12xxxT (Alder Lake), Core i9 12xxxF (Alder Lake), Core i9 12xxxKS (Alder Lake), Core i9 13xxx (Raptor Lake), Core i9 13xxxF (Raptor Lake), Core i9 13xxxT (Raptor Lake), Core i9 13xxxK (Raptor Lake), Core i9 13xxxK (Raptor Lake), Core i9 13xxxKF (Raptor Lake), Core i9 13xxxKS (Raptor Lake), Core i9 14xxx (Raptor Lake-S), Core i9 14xxxF (Raptor Lake-S), Core i9 14xxxK (Raptor Lake-S), Core i9 14xxxKF (Raptor Lake-S), Core i9 14xxxKS (Raptor Lake-S), Core i9 14xxxT (Raptor Lake-S), Pentium Gold Gxxxx (Alder Lake), Celeron Gxxxx (Alder Lake)
Jeu de puces	Intel® B760
Emplacements	PCIe x16	5x (dont : 1x PCIe x16, 1x PCIe x4, 3x PCIe x1)
Facteur de forme	ATX
Utilisation	PC
Alimentation électrique	ATX12V (24 broches + 8 broches + 4 broches)
Mémoire	maximum	128 GO
	Nombre de sockets	4x DDR4
	type de mémoire supporté	SDRAM-DDR4
	standards supportés	DDR4 5333(OC)/ 5200(OC)/ 5066(OC)/ 5000(OC)/ 4800(OC)/ 4600(OC)/ 4400(OC)/ 4266(OC)/ 4200(OC)/ 4000(OC)/ 3800(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3200(JEDEC)/ 2933(JEDEC)/ 2666(JEDEC)/ 2400(JEDEC)/ 2133(JEDEC)
	Canaux	2
	Rangs de mémoire maximum	8
	Contrôleur de mémoire dans le CPU	Oui
Connexions (externes)	Souris/clavier combo (PS/2)	1
	USB-C 3.2 Gen 2 (10 Gbit/s)	1
	USB-A 3.2 Gen 2 (10 Gbit/s)	2
	Remarque :	La désignation USB 3.2 Gen 2 correspond aux anciennes désignations USB 3.1 Gen 2 ou USB 3.1.
	USB-A 2.0	4
	HDMI	1
	Sortie DisplayPort	1
	Sortie S/PDIF (optique)	1
	RJ-45	1
	Bluetooth	Oui
	WLAN	Oui
Ports (internes)	SATA	4
	M.2	2
	En-tête LED RGB	1
	en-tête RGB LED adressable	2
	ventilateur PWM 4 pôles	7
Ports (en option)	USB 3.2 Gen 1 (5 Gbit/s)	2
	USB-C 3.2 Gen 1 (5 Gbit/s)	1
	USB 2.0	4
	TPM	Oui
Contrôleur SATA	Intel® B760
niveaux RAID directement utilisables	0, 1, 10, 5
Contrôleur USB	Intel® B760
Graphique embarqué	Les ports graphiques de la carte mère ne sont utilisables qu'en cas d'utilisation d'une unité centrale avec puce graphique intégrée.
Son	Codec Realtek ALC897
LAN	Realtek RTL8125BG 2.5G LAN
	Intel® Wi-Fi 6E
Informations supplémentaires	Une mise à jour du BIOS peut être nécessaire pour prendre en charge les cœurs de processeur les plus récents.
Accessoires		Câble SATA, antenne Wi-Fi, I/O Shield, guide de démarrage rapide, vis M.2
Dimensions	Largeur : 243,8 mm x hauteur : 304,8 mm

Spécifications techniques

Processeur

Caractéristique	Valeur
Type de socket du processeur	LGA 1700
Séries de processeurs compatibles	Intel® Celeron®, Intel® Pentium® Gold
Fabricant du processeur	Intel
Sockets de processeur pris en charge	LGA 1700
Mémoire interne maximale prise en charge par le processeur	128 Go

Caractéristiques

Caractéristique	Valeur
Systèmes d'exploitation Windows pris en charge	Windows 11 x64, Windows 10 x64
Format de la carte mère	ATX
Canaux audio de sortie	7.1 canaux
Chipset de la carte mère	Intel B760
Chipset audio	Realtek ALC897
Famille de chipset de la carte mère	Intel

Mémoire

Caractéristique	Valeur
Type de slots mémoire	DIMM
Types de mémoire pris en charge	DDR4-SDRAM
Canaux mémoire	Double canal
Nombre de slots mémoire	4
Vitesses de mémoire prises en charge	5200, 3200 MHz, 2666, 4266, 4600, 5333 MHz, 3400, 3466, 2133, 4200, 2400, 5066, 4000, 4800, 3733, 4400, 5000, 2933, 3600, 3800, 3333
Mémoire interne maximale	128 Go
Compatibilité ECC	Non ECC

Poids et dimensions

Caractéristique	Valeur
Largeur	243.8 mm
Profondeur	304.8 mm

Réseau

Caractéristique	Valeur
Normes Wi-Fi	802.11g, Wi-Fi 4 (802.11n), 802.11b, Wi-Fi 5 (802.11ac), 802.11a, Wi-Fi 6 (802.11ax)
Norme Wi-Fi la plus élevée	Wi-Fi 6 (802.11ax)
Ethernet LAN	Oui
Wi-Fi	Oui
Version Bluetooth	5.3
Type d'interface Ethernet	2.5 Gigabit Ethernet
Contrôleur LAN	Dragon RTL8125BG
Bluetooth	Oui

Entrées/Sorties Internes

Connecteur pour LED RGB	Oui
Nombre total de connecteurs SATA	4
Connecteur TPM	Oui
Connecteurs USB 2.0	4
Connecteur de sortie S/PDIF	Oui
Connecteurs USB 3.2 Gen 1 (3.1 Gen 1)	3
Nombre de connecteurs SATA III	4

BIOS

Type de BIOS	UEFI AMI

Contrôleurs de age

Nombre de disques durs pris en charge	4
Nombre de périphériques de age pris en charge	6
Niveaux RAID	5, 10, 1, 0
Interfaces de age prises en charge	M.2, SATA
Prise en charge RAID	Oui

Ports du Panneau Arrière

Nombre de ports HDMI	1
Nombre de ports USB 3.2 Gen 2 (3.1 Gen 2) Type-C	1
Nombre de ports USB 2.0	4
Version HDMI	2.1
Nombre de ports USB 3.2 Gen 2 (3.1 Gen 2) Type-A	2
Ports Ethernet LAN (RJ-45)	1
Nombre de ports DisplayPort	1
Port de sortie S/PDIF	Oui
Version DisplayPort	1.4

Slots d'Extension

Nombre de slots M.2 (M)	2
Slots PCI Express x1	3
Slots PCI Express x16 (Gen 4.x)	2
Slots PCI Express x1 (Gen 3.x)	3
Slots PCI Express x16	2

Avertissement de Sécurité

Avertissements	Avant de commencer toute maintenance ou installation, débranchez le produit de l'alimentation. Évitez tout contact direct avec l'électronique pour prévenir les dommages électrostatiques. Ne jetez pas la carte mère dans une poubelle ordinaire ; le produit nécessite un traitement spécial.

B760 GAMING PLUS WIFI DDR4
Le B760 GAMING PLUS WIFI DDR4 est conçu pour offrir une connectivité étendue, des outils polyvalents et une solution Wi-Fi pratique aux joueurs à la recherche d'une expérience complète. Doté d'un réseau local 2,5G, du Wi-Fi 6E, du support DDR4, de capacités PCIe 4.0 et de deux connecteurs M.2 il est optimisé pour les processeurs Intel® Core 14th /13th /12th Gen.

Réservoir étendu
Le radiateur étendu élargit la surface de dissipation de la chaleur, garantissant que même les processeurs haut de gamme fonctionnent à pleine vitesse.

Réservoir VRM plaqué lourd
Le dissipateur VRM couvre le MOS supérieur et aide à dissiper la chaleur.

M.2 Shield Frozr
Conserve les SSD M.2 SSD tout en empêchant l'étranglement,qui les rend plus rapides.

Coussinets thermiques 7W/mK et coussinets d'étranglement supplémentaires
Des coussinets thermiques MOSFET 7W/mK de haute qualité et des coussinets thermiques d'étranglement supplémentaires garantissent que tous les cœurs fonctionnent avec des performances élevées.

DIY 2.0 - INTÉGRATION DANS L'ENVIRONNEMENT DU SYSTÈME
Connectez et synchronisez avec les refroidisseurs et les boîtiers MSI grâce à des emplacements de tête de broche stratégiquement positionnés, y compris une tête de pompe-ventilateur dédiée.

OPTIMISÉ POUR LE REFROIDISSEMENT À L'EAU
Conçu pour prendre en charge les solutions de refroidissement à l'eau tout-en-un et personnalisées les plus populaires du marché. Un collecteur PIN dédié à la pompe à eau prend en charge jusqu'à 3 ampères,qui vous permet de contrôler totalement la vitesse de la pompe à eau. Une zone d'exclusion clairement indiquée permet une installation facile et sûre et un ajustement parfait.

LIGHTNING GEN 4 PCI-E
Doublant par rapport à la génération précédente, la bande passante d'une interface x16 peut atteindre 64 Go/s.

REINFORCED,
HEAVY SOLDERED CONNECTIONS
Sécurisé à la carte mère avec des points de soudure supplémentaires et supporter le poids des cartes graphiques lourdes.

Spécifications du produit :

• Socle : LGA 1700
• Mémoire RAM max. : 128 GB
• Chipset : Intel B760
• Facteur de forme : ATX

N° de fabricant : 7D98-043R

Technical details:
Producer - MSI

MSI B760 GAMING PLUS WIFI DDR4. Fabricant du processeur : Intel, Socket de processeur : LGA 1700, Processeurs compatibles : Intel® Celeron®, Intel® Pentium® Gold. Types de mémoire pris en charge : DDR4-SDRAM, Mémoire interne maximale : 128 Go, Type d’emplacement : DIMM. Interfaces de age prises en charge : M.2, SATA, Niveaux RAID : 0, 1, 5, 10. Type d’interface Ethernet : 2,5 GbE, Contrôleur LAN : Dragon RTL8125BG, Norme Wi-Fi : Wi-Fi 6 (802.11ax). Composant pour : PC, Format de la carte mère : ATX, Famille de composants : Intel.

La MSI MAG B760 Gaming Plus Wifi DDR4 est une carte mère ATX puissante avec socket B760 et support de la mémoire DDR4.
