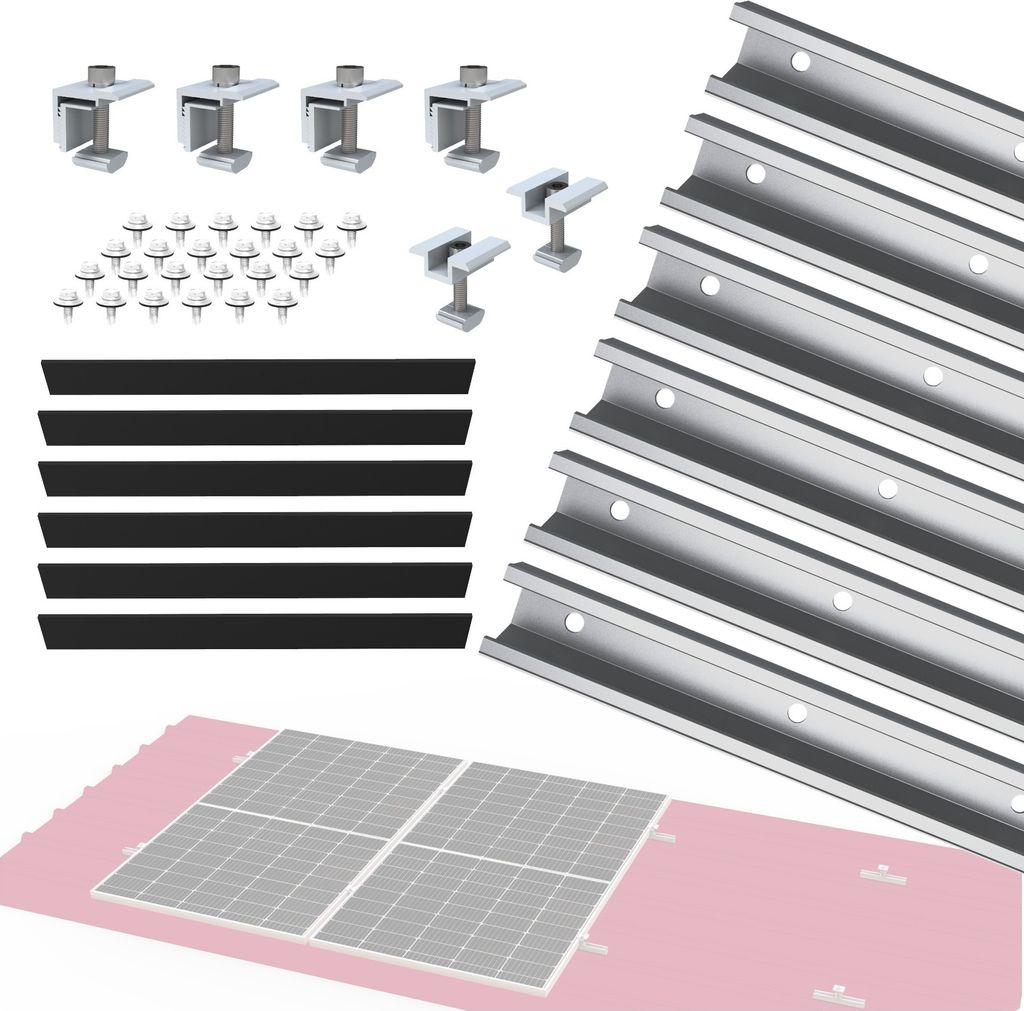

NuaSol PV Kit de montage sur toiture en tôle trapézoïdale | Profilé en U 20 cm Support pour 2 modules

EN ACHETANT CETTE ENCHÈRE, VOUS GARANTISSEZ LES INFORMATIONS SUIVANTES : LES CONDITIONS SELON §12 ABS.

1. INSTALLATION DE MOINS DE 30 KW PEAK

2. SUR OU À PROXIMITÉ D'APPARTEMENTS PRIVÉS, DE MAISONS PRIVÉES, DE LOGEMENTS ET DE BÂTIMENTS PUBLICS OU AUTRES UTILISÉS POUR DES ACTIVITÉS D'INTÉRÊT GÉNÉRAL, TONNELLE DE JARDIN UTILISÉE ÉGALEMENT À DES FINS D'HABITATION

3. JE SUIS UN PARTICULIER ET L'EXPLOITANT DE L'INSTALLATION

4. PAS DE REVENTE COMMERCIALE

5. RESPONSABILITÉ DU CLIENT EN CAS DE FAUSSES DÉCLARATIONS

6. TOUTES LES PIÈCES ACHETÉES SONT EXCLUSIVEMENT MONTÉES DANS L'INSTALLATION ET SONT DES COMPOSANTS ESSENTIELS POUR LE FONCTIONNEMENT DE L'INSTALLATION PHOTOVOLTAÏQUE. D'AUTRES PREUVES DE MONTAGE DE L'INSTALLATION PEUVENT ÊTRE FOURNIES PAR MES SOINS SI NÉCESSAIRE.

NuaSol - DoItYourself Kit de montage sur toiture en tôle trapézoïdale pour 2 panneaux solaires

NuaSol vous propose différents matériaux de montage pour la mise en place de votre mini-installation photovoltaïque ou de votre centrale de balcon. Des vis à double filetage aux crochets de toit et aux équerres en Z, vous trouverez chez nous le matériel de montage adapté à chaque type de montage.

Le kit de montage pour toiture en tôle contient tous les composants nécessaires à la pose de vos modules solaires sur le toit de votre maison.

La préparation
1 : Fixer les profilés courts 2 : Fixer les pinces d'extrémité et les pinces centrales sur le profilé 3 : Insérer les modules solaires 4 : Serrer les pinces d'extrémité et les pinces centrales

Tout y est !

Montage facile
1 : Préparer les profilés 2 : Accrocher les modules solaires 3 : Serrer les pinces d'extrémité et les pinces centrales
Convient aux panneaux solaires d'une hauteur de 30 et 35 mm !

Détails
Dimensions des profilés : 200 x 28,4 x 27 mm
Dimensions de la pince d'extrémité : 38 x 35 x 58 mm
Dimensions de la pince centrale : 43 x 38x 49 mm
Dimensions des vis : 5,5 x 25

Profilé en aluminium
Des supports EDPM se trouvent sous le profilé.

Kit de vis
Les profilés en aluminium se fixent très facilement sur le toit en tôle trapézoïdale à l'aide des 18 vis à bois en acier inoxydable. Les vis disposent d'un joint EDPM en dessous de la tête afin d'éviter que l'eau ne s'écoule dans le toit en tôle.

Agrafed'extrémité & agrafe centrale
Les agrafes d'extrémité et les agrafes centrales fabriquées en aluminium AL6005-T5 fixent le module solaire au profilé en aluminium. Glisser les pinces d'extrémité et les pinces centrales dans le rail, visser, c'est tout !

Kit d'extension pratique
Développez votre installation PV en toute simplicité avec le kit d'extension NuaSol.

Caractéristiques techniques

• Dimensions du profil : 200 x 28,4 x 27 mm

• Matériau du profil : aluminium, AL6005-T5

• Épaisseur du profil : 1,5 mm

• Dimensions de la vis : 5,5 x 25 mm

• Matériau de la vis : SUS410

• Épaisseur du profil : 1,5 mm

• Dimensions de la pince d'extrémité : 38 x 35 x 58 mm

• Matériau de la borne : AL6005-T5 + SUS304

• Pince d'extrémité Compatible avec hauteur de module : 30 & 35 mm

• Dimensions de la borne centrale : 43 x 38 x 49 mm

• Matériau de la borne centrale : AL6005-T5+SUS304

• Pince centrale Compatible avec hauteur de module : 30 & 35 mm

• Charge de vent max. 30 m/s

• Charge de neige max. 1.7 KN/m2

• Charge au m² max. 1.7 KN/m2

• 6x rail de montage 200 mm

• 4x pinces d'extrémité

• 2x pinces centrales

• 18x vis à bois
