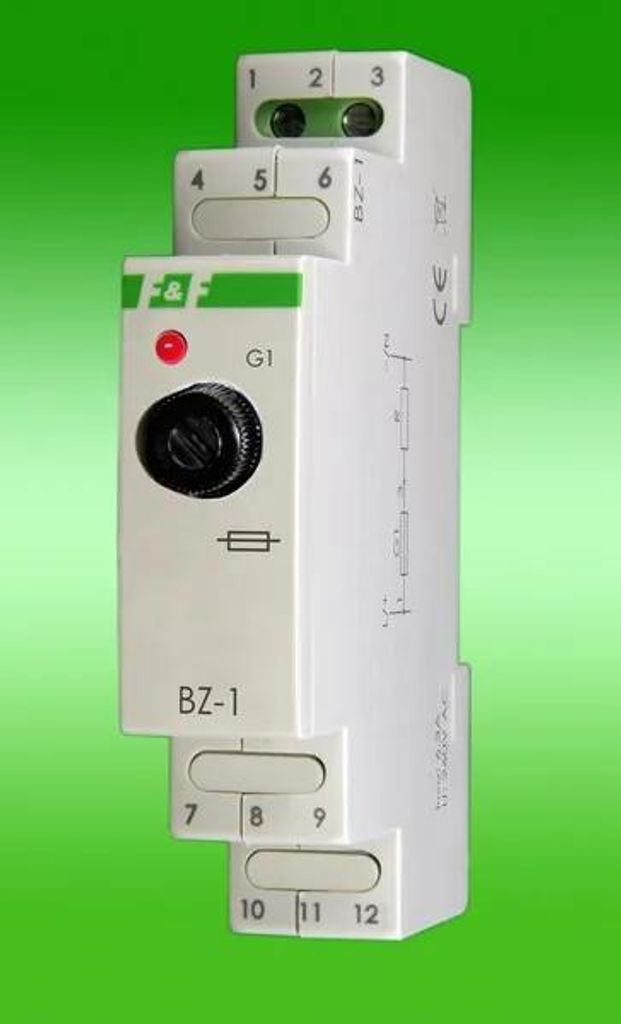

Module de protection BZ-1 - 1 module - 250V - Sécurise équipements électriques

F&F | Module de protection BZ-1 - 1 module - 250V - Sécurise équipements électriques

---

• Module de protection de haute qualité pour la sécurité de vos équipements électriques.

---

Sécurité optimale pour vos appareils électriques

• Le module de protection BZ-1 de F&F est conçu pour sécuriser vos appareils électriques contre les effets néfastes d'une surcharge de courant. Grâce ? son fonctionnement fiable,dispositif assure une protection essentielle, garantissant que vos équipements restent en parfait état de fonctionnement et ne subissent pas de dommages dus ? des fluctuations de courant. Lorsqu'une surintensité est détectée, le fusible se déclenche automatiquement, et une diode LED rouge s'illumine pour indiquer que l'intervention est nécessaire.

---

Installation simple et rapide

• L'installation du module BZ-1 est un processus direct et rapide. Suivez simplement ces étapes :

1. **Déconnectez l'alimentation.** 2. **Fixez le module sur la rail dans le tableau électrique.** 3. **Connectez le circuit selon le schéma fourni.** 4. **Installez le fusible de la valeur requise dans le support.**

• Caractéristiques techniques :

• Fabricant : F&F Pabianice

• Désignation du produit : BZ-1

• Type de fusible : Fusible cylindrique 5×20mm

• Tension : 250V

• Courant :<6,3A

• Connexion : Bornes ? vis 2,5 mm?

• Température de fonctionnement : -25 ? 50°C

• Montage sur rail : TH-35

• Dimensions : 1 module (18mm)

• Origine : Produit polonais

• Déclaration de conformité UE

---

Efficacité et performance élevées

• Le module de protection BZ-1 est non seulement facile ? installer, mais il est également conçu pour fonctionner dans une plage de températures allant de -25 ? 50°C,qui le rend adapté ? une variété d'environnements. Sa construction robuste garantit une performance fiable et durable, vous offrant ainsi une tranquillité d'esprit quant ? la sécurité de vos équipements électriques. Les bornes ? vis permettent une connexion sécurisée et facile, réduisant le risque d'erreurs lors de l'installation.

---

Avantages du produit :

• Protection contre les surcharges : Prot?ge vos équipements électriques des dommages causés par un courant excessif.

• Indicateur LED : Une diode LED rouge signale immédiatement lorsque le fusible est grillé, facilitant l'entretien.

• Installation facile : Procédure d'installation simple en quelques étapes claires, m?me pour les non-initiés.

• Durabilité : Fabriqué avec des matériaux de haute qualité pour garantir une longévité et une fiabilité exceptionnelles.

• Compatibilité : Conçu pour ?tre monté sur des rails TH-35, s'adaptant ainsi facilement ? votre tableau électrique.

---

Les principaux avantages de l'utilisation du produit

• Le module de protection BZ-1 de F&F est la solution idéale pour quiconque souhaite assurer la sécurité de ses équipements électriques. Son design intuitif, sa grande efficacité et sa robustesse en font un choix incontournable pour une protection fiable. Grâce ? la fois tranquillité d'esprit et sécurité, tout en étant simple ? installer et ? utiliser. Protégez vos investissements électriques et garantissez leur bon fonctionnement avec le module de protection BZ-1.

Monobloc. Le module fusible sert à protéger les récepteurs électriques contre les conséquences d'une augmentation de courant au-delà de la valeur assignée du courant du récepteur protégé. Fonctionnement Le déclenchement du fusible (fusion de la cartouche fusible) est signalé par l'allumage d'une LED rouge. Tension d'alimentation 250 V AC Courant de charge maximal 6,3 A Fusible cartouche fusible Ø5×20 mm Raccordement bornes à vis 2,5 mm² Couple de serrage 0,4 Nm Température de fonctionnement -25 ÷ 50 °C Dimensions 1 module (18 mm) Montage sur rail 35 mm Indice de protection IP20

Caractéristiques techniques – Bornier à fusible sur rail

Mode de montage	Rail DIN 35 mm
Couleur	Gris
Largeur	18 mm
Hauteur	90 mm
Profondeur	70 mm
Tension assignée	230 V
Plage de température de fonctionnement	-25 °C
Classe d'inflammabilité du matériau isolant selon UL94	V0
Type de raccordement électrique 1	Connexion à vis
Type de cartouche fusible	Fusible G 5x20 mm
Type de porte-fusible	Vissage
Type d'indicateur de déclenchement	LED
Tension d'alimentation de l'indicateur de déclenchement	160 V
Nombre de niveaux	1
Type de tension de l'indicateur de déclenchement	AC/DC
Section du conducteur rigide raccordable	0 mm2
Section du conducteur souple raccordable avec embout	0 mm2
Section du conducteur souple raccordable sans embout	0 mm2
Section du conducteur multibrin raccordable	0 mm2
Matériau de l'élément isolant	Thermoplastique
Courant assigné In	6.3 A

Le module de fusibles sert à protéger les récepteurs électriques contre les effets des augmentations de courant supérieures au courant nominal du récepteur protégé. Fonctionnement Le déclenchement du fusible (cartouche fusible grillée) est signalé par la LED rouge.

Module de sécurité avec un porte-fusible BZ-1/F&F

---

Caractéristiques techniques :

• Fusible 5×20mm
• Tension 250V AC/DC
• Courant <6,3A Raccordement
• Bornes à vis 2,5mm
• Température de travail -25÷50°C Dimensions 1 module (18mm)
• Montage Sur le rail TH-35
• Niveau de protection IP20

Pour taille de fusible : 5x20 mmNombre de pôles : 1
