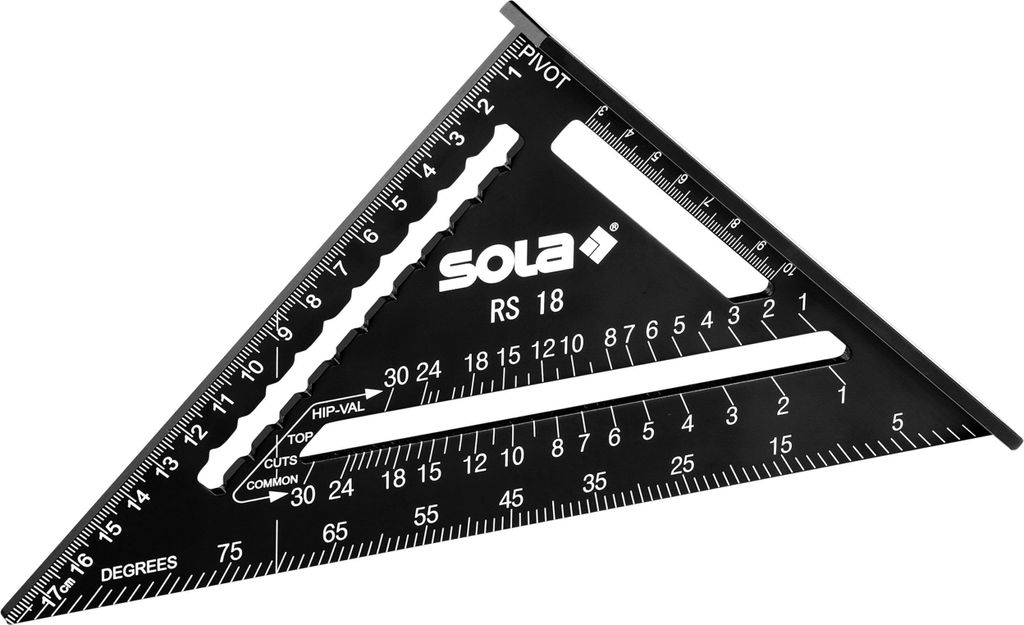

Square Angle Sola 18cm

Description :

• Équerre multifonctionnelle légère et robuste avec graduation en mm/cm
• Multifonctionnelle : règle, équerre de butée, équerre d'onglet, rapporteur, aide au traçage, guide de sciage et couteau de chevron
• Butée pour un marquage exact à 90° et à 45
• Marquage rapide des coupes d'arêtier sur les chevrons ordinaires et les chevrons d'arête
• Aide au traçage pour un report confortable des mesures
• Très bonne lisibilité des résultats de mesure grâce à un contraste accru

QU'ESTQU'UN TRIANGLE D'ANGLE DE BUTÉE ?

• Le triangle d'angle de butée est également appelé angle de chevron ou Rafter Square et a la forme d'un triangle isocèle à angle droit avec une butée sur une cathète. La multitude d'échelles et d'encoches font du triangle de butée angulaire un outil multifonctionnel, idéal pour le marquage de lignes et d'angles ainsi que comme outil de traçage et guide de sciage. Les équerres de butée sont généralement fabriquées en acier, en aluminium ou en plastique et sont dotées d'unités de mesure métriques (millimètres, centimètres) ou impériales (pouces ou inch). Les tailles métriques les plus courantes sont 18 cm et 30 cm, et les tailles impériales 7 pouces et 12 pouces.

OÙ UTILISER UN TRIANGLE D'ANGLE DE BUTÉE ?

• Les différentes échelles et encoches du triangle d'angle de butée ainsi que l'arête de butée pratique sont particulièrement prédestinées au travail avec le matériau bois - quesoit en menuiserie, en ébénisterie ou en ébénisterie. L'équerre de butée est originaire des États-Unis, où elle est encore utilisée aujourd'hui principalement en charpenterie pour la construction de toitures et de chevrons. D'où le nom d'équerre de chevron ou, en anglais, de Rafter Square (Rafter = chevron). Le triangle de l'angle d'attaque permet de déterminer la pente ou l'angle pour les chevrons ordinaires ou normaux (Common Rafters), les chevrons d'arête (Hip Rafters) et les chevrons de noue (Valley Rafters) ainsi que les chevrons de pente.

QUELLES SONT LES FONCTIONS DU TRIANGLE D'ANGLE DE BUTÉE DE SOLA ?

• Le triangle d'angle de butée de SOLA réunit les fonctions d'une règle, d'un angle de butée, d'un angle d'onglet, d'un rapporteur, d'une aide au traçage, d'un guide de sciage et d'un chevron de toit. L'équerre de chevron en forme de triangle rectangle est dotée d'une butée robuste sur l'un des cathéters pour des marquages précis à 90° et 45°. En outre, la butée, associée à l'arête robuste, sert également d'aide ou de guide de sciage. Parallèlement à la butée se trouve une encoche avec une échelle métrique en mm et en cm (échelle de décalage), idéale pour marquer des lignes verticales. La branche de mesure de l'autre cathéter possède également une échelle métrique qui permet des mesures rapides. En dessous de cette échelle, il y a un évidement avec des encoches qui permet de tracer des lignes horizontales ou parallèles. L'hypoténuse possède une échelle graduée pour les mesures d'angles de 0° à 90°. Le degré d'angle souhaité est déterminé à partir du point de rotation opposé (désignation sur l'angle du chevron : PIVOT). Parallèlement à l'échelle graduée se trouve un autre évidement avec deux échelles pour les coupes d'arêtes. L'échelle inférieure est destinée aux chevrons ordinaires ou normaux (désignation à l'angle du chevron : COMMON), l'échelle supérieure aux chevrons d'arête et aux chevrons de noue (désignation à l'angle du chevron : HIP-VAL). Un repère à 90° pour les coupes de pannes se trouve à angle droit par rapport à l'échelle des degrés.

QUE SIGNIFIENT LES ÉCHELLES HIP-VAL ET COMMON SUR LE TRIANGLE DES ANGLES D'ATTAQUE ?

• Une fonction spéciale du triangle d'angle de butée, principalement utilisée dans les pays américains, est la découpe des chevrons (rafters en anglais). L'équerre à chevrons de SOLA possède à cet effet une échelle spécifique pour les chevrons normaux (Common Rafters), les chevrons d'arête (Hip Rafters) et les chevrons de noue (Valley Rafters). L'échelle inférieure COMMON permet de scier des chevrons normaux pour un toit. Les chevrons normaux sont les chevrons qui descendent en ligne droite à partir du faîte. L'échelle est basée sur la pente du chevron, qui est indiquée en décimètres par mètre. Au dos du triangle d'angle de butée SOLA se trouve un tableau de conversion. Danstableau, on peut lire qu'une pente de 1 décimètre par mètre, par exemple, correspond à un angle de 5,71°. L'échelle HIP-VAL supérieure convient pour les chevrons d'arête et de noue qui ne descendent pas en ligne droite depuis le faîte du toit, mais sont inclinés. Comme les chevrons d'arête et de noue sont plus longs que les chevrons normaux, l'échelle HIP-VAL doit être utilisée pour la découpe.

:

• 1x Sola Equerre de chevron RS 18

Données techniques

:

• Longueur : 185 x 185 mm
• Graduation : mm/cm, 1 partie, gravée au laser
• Matériau : aluminium
• Surface : revêtue
• Couleur : noir
• Particularité : butée, mesureur de degré de chevron
• Graduation : mm/cm, 1 partie, gravée au laser
• Grille de graduation : 1 mm
• Mesure d'angle : 45°, 90°, variable 0° - 90
• Trous de traçage : 0.5 cm

l'angle pour les chevrons ordinaires, les chevrons normaux, les chevrons d'arête, les chevrons de noue et les chevrons d'arêtier

SOLA - RS 18-5in1 Equerre de charpentier - Equerre de butée 18 cm - Equerre de menuisier robuste en aluminium avec échelle métrique - Equerre multifonction : règle, équerre de butée, équerre à onglet, rapporteur
