IGM | FKP900 Gabarit de perçage 900mm + 100pcs de broches 8x35 ES

Données techniques

• Type : FKP900
• Largeur max. de la pièce par serrage : 900 mm
• Largeur maximale de la pièce : illimitée
• Épaisseur de la plaque : illimitée
• Nombre de trous : 26
• Pour les broches : Ø 8 mm
• Pour les supports d'étagères : Ø 3 mm, Ø 5 mm
• Pour les poignées : Ø 4-5 mm
• Distance de perçage : multiples de 32 mm
• Application : chevillage, perçage de fixations, de poignées, d'étagères et de charnières NK (Hettich, Blum, Mepla, Grass, etc.)

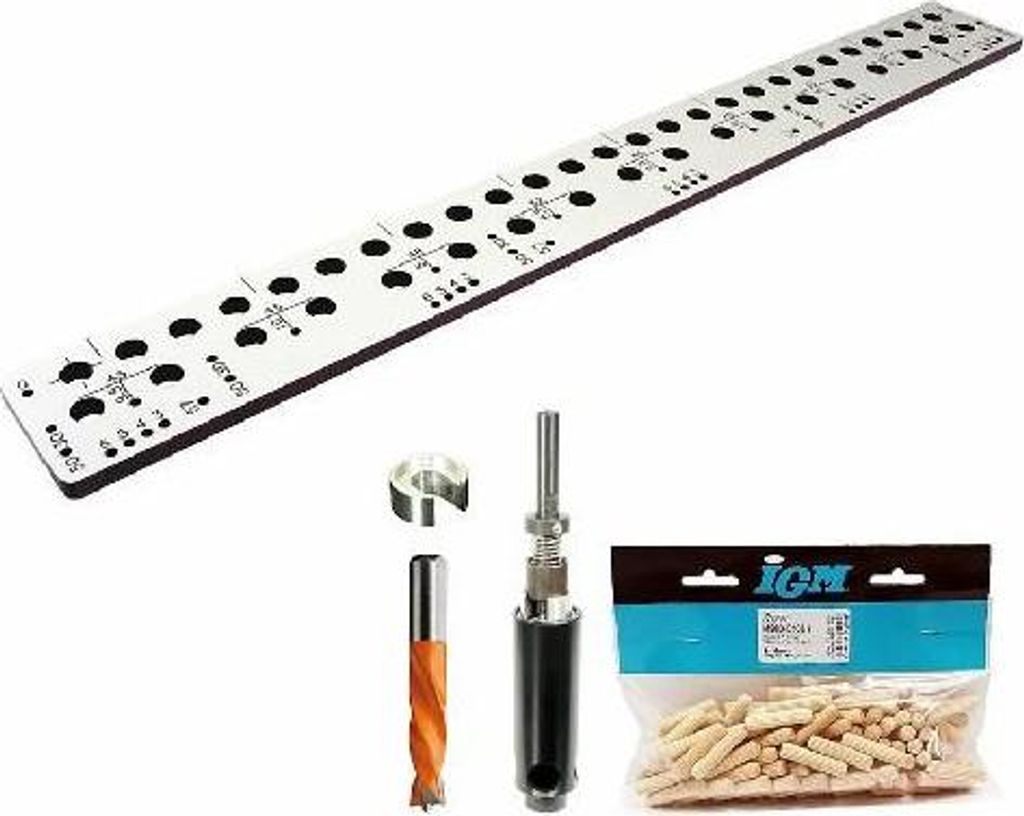

• 1× gabarit de perçage FKP900
• 1× broche de perçage FKP101
• 1× anneau pour le changement rapide de la profondeur de perçage (+15 mm pour les goupilles de 35 mm)
• 1× mèche à cheviller HM D5×30 S8
• 1× pointe de marquage pour charnières NK
• 1× jeu de butées pour le marquage sur la pièce
• 1× jeu de butées pour les joints longs
• + 100 pièces de goupilles Ø 8×35 mm

Simplicité et rapidité - traitement facile de l'ensemble du corps.

- Pour le chevillage dans la surface
- Trous pour confirmation de la surface
- Pour les supports d'étagères
- Pour le perçage des poignées
- Pour les charnières NK (Hettich, Blum, Mepla, Grass et autres)

Le gabarit de perçage et de chevillage universel est conçu pour le chevillage manuel précis et productif de pièces de meubles dans une surface avec un pas européen de 32 mm, pour le perçage de trous pour les supports d'étagères d'un diamètre de 3 et 5 mm, pour le perçage de trous pour les poignées, pour le perçage et le marquage de trous pour les charnières NK. Le FKP900 comprend des gabarits pour le pré-perçage de trous pour les charnières NK les plus courantes. Avec le FKP900, vous obtiendrez une précision et une productivité élevées, tant dans l'atelier que sur la ligne d'assemblage. Le gabarit est conçu pour être utilisé avec la broche de perçage FKP101, qui peut accueillir des mèches de différents diamètres, de 3 mm à 12 mm.

Le gabarit de chevillage de surface comporte des gabarits intégrés pour les supports d'étagères et les charnières NK.

Le travail avec le gabarit est très rapide. Vous réglez la profondeur de perçage sur la broche de perçage et vous la fixez à votre perceuse. Vous insérez le gabarit sur la planche, vous le posez sur les butées et vous le serrez à l'aide de pinces ou vous le tenez fermement avec l'autre main. Grâce à la mèche à cheville avec pointe de guidage et aux pré-perçages, vous percez des trous facilement, avec précision et sans bavures sur le bord du trou. C'est simple et très rapide.

Perçage des poignées
Le perçage de trous pour les poignées est rapide et précis. Grâce à la large gamme de trous pour les butées et à l'espacement de 32 mm entre les trous pour le manchon de perçage dans la ligne principale, vous réaliserez des trous précis dans l'atelier, sur l'assemblage et sur la porte à charnières. Après avoir inséré la butée dans le gabarit et l'avoir placée sur la porte, vous percez les trous à l'espacement requis, qui est basé sur la norme européenne de 32 mm (l'espacement des vis est un multiple de 32 mm). Pour faciliter le perçage des trous pour les poignées des portes droite et gauche, le gabarit est pourvu de trous en miroir pour les butées. Une mèche de 5 mm est utilisée pour le perçage.

Trous pour les charnières NK
En fonction du type de charnière NK que vous utilisez, vous sélectionnez le schéma de perçage approprié (espacement des vis et décalage par rapport au centre de la cuvette, par exemple 45/9 mm) et choisissez le diamètre de perçage pour les vis ou les vis à tête plate. Après avoir inséré la butée dans le gabarit et l'avoir positionné sur la pièce, on perce les trous en marquant le centre de la cuvette de la charnière avec une pointe. Le trou pour la charnière NK est percé avec un outil de taraudage après avoir retiré le gabarit de la pièce. Grâce au gabarit, les trous ainsi créés sont à l'écart exact, à l'angle exact et à la distance souhaitée de 3 à 6 mm du bord.

Trous pour les supports d'étagères
Pour percer les supports d'étagères, vous utilisez la rangée principale de trous avec un espacement de 32 mm. Les butées vous aident à aligner et à positionner avec précision le gabarit à la distance requise par rapport au bord. Vous percez les trous pour les supports avec un diamètre de 3 mm ou de 5 mm, en fonction de la pointe que vous utilisez. Un grand avantage est la possibilité de percer plusieurs trous à la suite sur un seul gabarit de serrage. Le gabarit est un outil idéal pour l'assemblage et la fabrication.

Avantages

• Solution complète 5 en 1 - goupilles, confirmations, tablettes, poignées, charnières
• Espacement européen de 32 mm - norme professionnelle
• Mise en place rapide et perçage de plusieurs trous en un seul serrage
• Butées précises pour des résultats reproductibles
• Trous propres et sans bavures grâce à la mèche de guidage
• Productivité élevée dans la production et l'assemblage
• Comprend la broche de perçage et le foret FKP101
• 100 broches 8×35 mm ES
