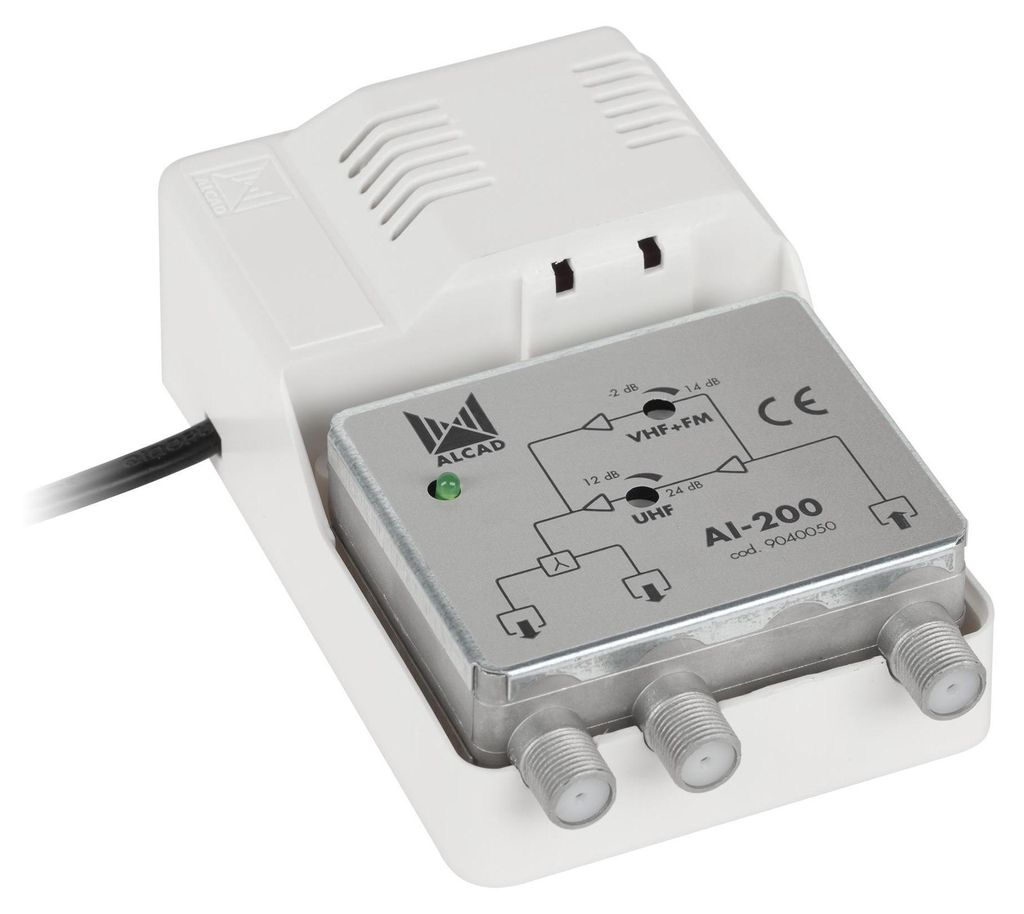

ALCAD AL-200 Amplificateur à large bande

ALCAD AM-183 amplificateur 1 ou 2 entrées, FM/ BIII/ DAB - UHF, LTE 700

Petit amplificateur domestique à large bande pour la réception terrestre TV/FM. L'amplificateur dispose d'un contrôle séparé des bandes VHF et UHF et d'une alimentation intégrée. L'alimentation est isolée du reste du circuit HF conformément aux règles de sécurité. La fixation au mur est possible à l'aide des vis fournies.

Paramètres de l'appareil :

Nombre d'entrées :
1x connecteur F

Nombre de sorties :
2x connecteur F

Gamme de fréquences :
VHF : 40-318 MHz
UHF : 470-862 MHz

Gain en bande :
VHF : 14 ± 1.0 dB
UHF : 24 ± 1,5 dB

Ondulation dans la bande :
VHF : ± 1,0 dB
UHF : ± 1,2 dB

Contrôle du gain :
VHF : 16 dB
UHF : 12 dB

Atténuation de la réflexion à l'entrée :
10 dB

facteur de bruit :
VHF : <4.5 dB
UHF : <3.0 dB

Niveau de sortie max :
DIN45004B : 102 dBµV
IMD3-60 dB : 99 dBµV
IMD2-60 dB) : 88 dBµV
CTB-60 dB) : 86 dBµV
CSO-60 dB) : 82 dBµV
XMOD-60 dB) : 89 dBµV

Alimentation électrique :
230V ±10%, 50/60 Hz, 7 W

Température de fonctionnement :
-5°C à +60°C

Degré de protection :
IP20

Taille de l'emballage :
115 x 102 x 45 mm

ALCAD AM-183 amplificateur 1 ou 2 entrées, FM/ BIII/ DAB - UHF, LTE 700

Petit amplificateur domestique à large bande pour la réception terrestre TV/FM. L'amplificateur dispose d'un contrôle séparé des bandes VHF et UHF et d'une alimentation intégrée. L'alimentation est isolée du reste du circuit HF conformément aux règles de sécurité. La fixation au mur est possible à l'aide des vis fournies.

Paramètres de l'appareil :

Nombre d'entrées :
1x connecteur F

Nombre de sorties :
2x connecteur F

Gamme de fréquences :
VHF : 40-318 MHz
UHF : 470-862 MHz

Gain en bande :
VHF : 14 ± 1.0 dB
UHF : 24 ± 1,5 dB

Ondulation dans la bande :
VHF : ± 1,0 dB
UHF : ± 1,2 dB

Contrôle du gain :
VHF : 16 dB
UHF : 12 dB

Atténuation de la réflexion à l'entrée :
10 dB

facteur de bruit :
VHF : <4.5 dB
UHF : <3.0 dB

Niveau de sortie max :
DIN45004B : 102 dBµV
IMD3-60 dB : 99 dBµV
IMD2-60 dB) : 88 dBµV
CTB-60 dB) : 86 dBµV
CSO-60 dB) : 82 dBµV
XMOD-60 dB) : 89 dBµV

Alimentation électrique :
230V ±10%, 50/60 Hz, 7 W

Température de fonctionnement :
-5°C à +60°C

Degré de protection :
IP20

Taille de l'emballage :
115 x 102 x 45 mm

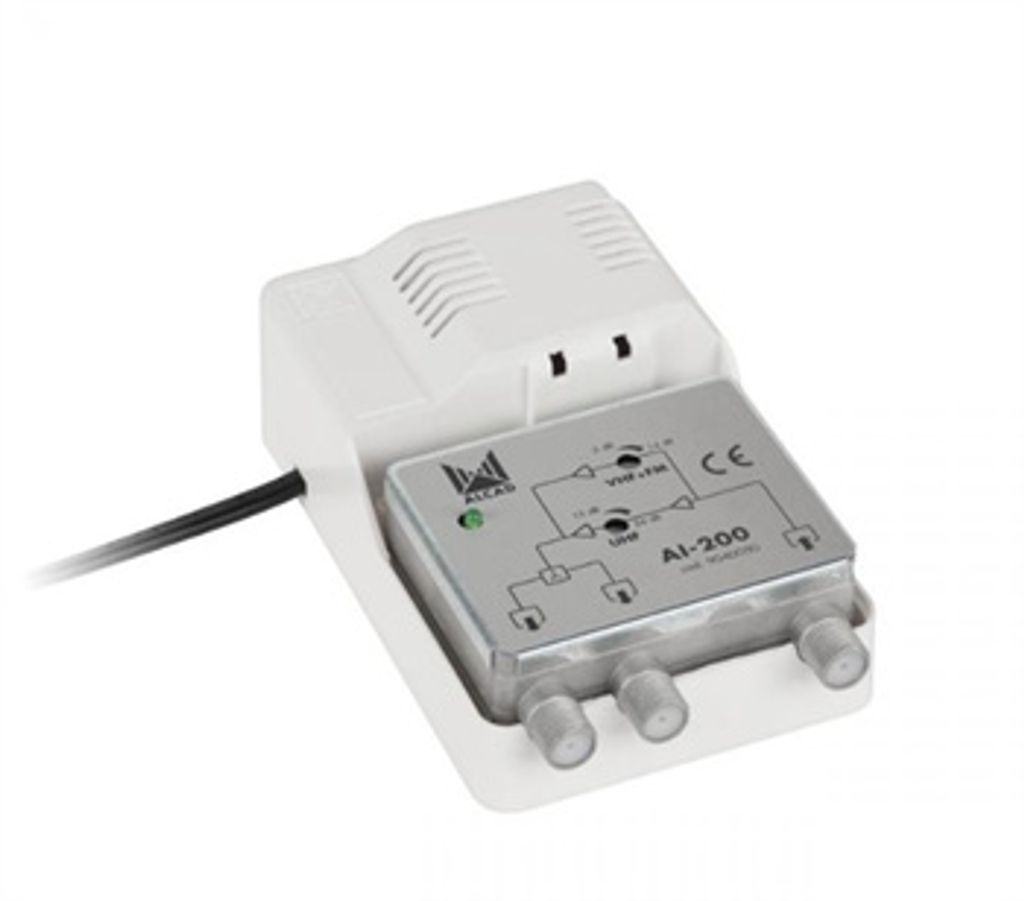

Amplificateur Alcad AI-200

Amplificateur résidentiel à large bande pour la télévision et la radio terrestres avec bloc d'alimentation intégré
Amplifie les bandes VHF et UHF séparément et dispose d'un contrôle de gain indépendant pour chaque bande
Comprend deux sorties pour effectuer la distribution vers deux ou plusieurs téléviseurs
Les sorties sont symétriques ou asymétriques.

Caractéristiques principales

- 1x entrée FM/DAB+/VHF/UHF
(connecteur F)
- 2x sortie
(connecteur F)
- FM/DAB+/VHF : 40 - 318 MHz / gain de 14 dB, réglable dans une plage de 16 dB.
- UHF : 470 - 862 MHz / gain de 24 dB, réglable à 12 dB.
- Niveau de sortie : 105 DIN 45004B / 99 (IMD3-66dB) / 88 (IMD2-60dB) dBuV
- Atténuation de la réflexion : >= 10 dB
- Alimentation via une alimentation séparée intégrée de 230V AC.
- Protection IP 20.

Utilisation de l'amplificateur

Conçu pour étendre les installations de télévision numérique terrestre à l'intérieur d'un appartement ou d'une maison
Amplifie le signal TV de sorte qu'à partir du signal d'une seule prise TV ou d'un câble coaxial entrant dans la maison, une distribution avec plusieurs nouvelles prises peut être réalisée
Le niveau du signal est facilement réglable à l'aide de deux commandes d'amplification.

Caractéristiques de l'amplificateur

Construit en plastique ABS, avec un châssis interne en velcro qui assure un blindage maximal
L'unité d'alimentation est isolée du reste du circuit RF, répondant aux normes de sécurité pour le technicien et l'utilisateur
Se fixe au mur à l'aide des vis et des chevilles fournies
Connecteurs de type F.

Paramètres techniques

nombre d'entrées/sorties 1/2
entrée VHF/UHF (40-318, 470-862 MHz)
gain UHF 24 ± 1,5 dB
gain VHF 14 ± 1,0 dB
ondulation de bande ±1,0 dB (VHF), ±1,2 dB (UHF)
contrôle du gain 16 dB (VHF), 12 dB (UHF)
facteur de bruit 4,5 dB (VHF), 3,0 dB (UHF)
niveau de sortie max
(DIN45004B) 102 dBµV
max
niveau de sortie (IMD3 -66 dB) 99 dBµV
max
niveau de sortie (IMD2 -60 dB) 88 dBµV
max
niveau de sortie (CTB -60 dB) 86 dBµV
max
niveau de sortie (CSO -60 dB) 82 dBµV
suppression entre les entrées/sorties -
atténuation de la réflexion à l'entrée >10 dB
alimentation 230V±10%, 50/60 Hz, 7 W
connecteurs F
température de fonctionnement -5°C .....+60°C
degré de protection IP20
poids 0,32 kg
taille de l'emballage 118 x 72 x 42 mm
