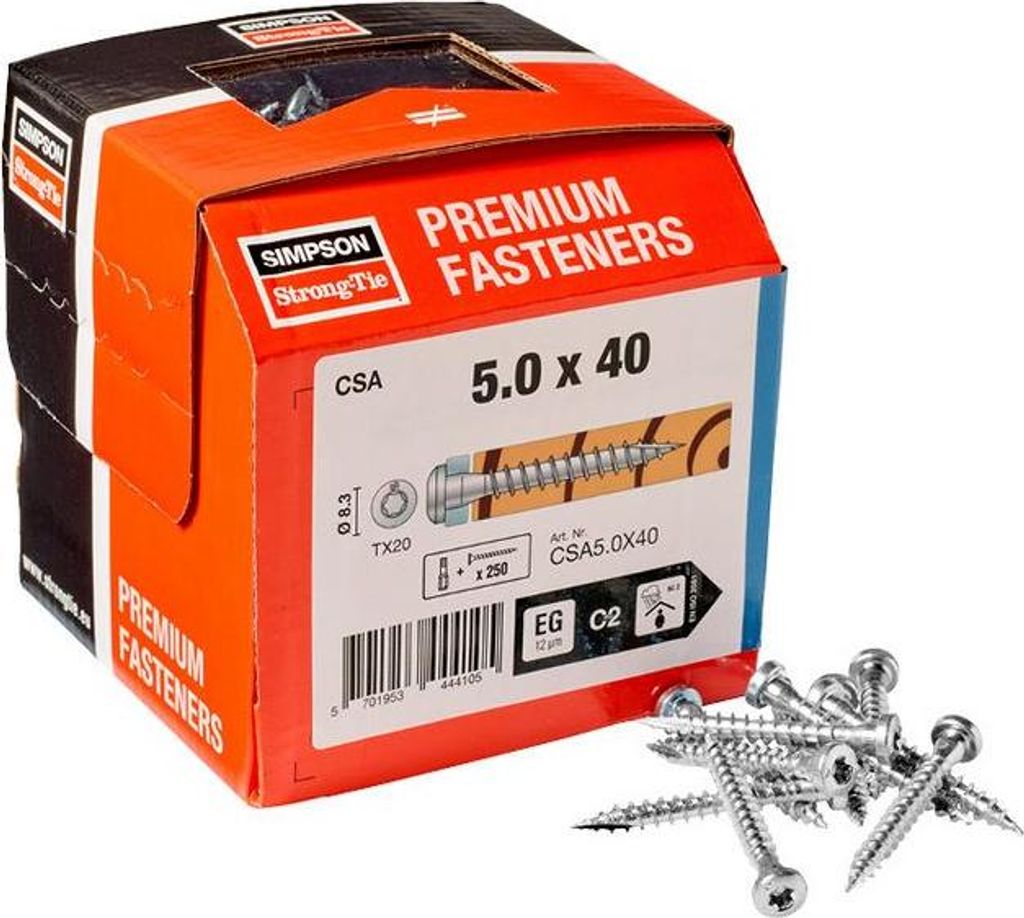

Vis pour équerres et connecteurs- CSA5.0X40 - SIMPSON

Les vis CSA Ø 4.0 et Ø 5.0 mm sont spécialement conçues et homologuées pour les assemblages tôle d'acier-bois. L'approche précise de la tige sous la tête de la vis garantit un transfert de charge par adhérence sur l'embrasure du trou de l'assemblage. La pointe coupante tranchante assure une mise en place précise et immédiate de la vis dans le bois.
Les mêmes indications que pour lesCNA4,0xℓ clous à peigne sont valables pour les distances aux bords ainsi que pour les distances entre elles. Les valeurs de la capacité de charge sont réglées dans l'ETA.

Mise en œuvre :
Pour le vissage des vis CSA, il est expressément recommandé d'utiliser une visseuse avec réglage du couple.

Avec l'agrément technique européen (ETA 04/0013).

Les clous à peigne CNA peuvent être remplacés par des vis CSA selon la comparaison Simpson-StrongTie sans autre justification. Dans le cas contraire, une preuve doit être apportée.

• Taille(mm) : 5.0x40
• d1(mm) : 4,85
• Contenu(ST) : 250
• Type : CSA
• Marque : Simpson
• Matériau : Acier
• L(mm) : 40
• Désignation : Vis CSA
• Surface : électro-galvanisé
• Ø de la tête(mm) : 8,3
• Entraînement : TX20
• lg(mm) : 34
• Indication du contenu (CP) :1

CSA vis pour connecteurs en bois 5x40 acier trempé, électro-galvanisé

Quantité : 250 pièces.

Taille 5,0 x 40 mm

correspondent aux clous à peigne/d'ancrage 4,0 x 50 à 4 x 60 mm

pour un diamètre de trou de 5 mm

Longueur : 40 mm

Tige : Ø 5,0 mm

Tête : Ø 8,2 mm

Taille de l'embout : TX 20

acier trempé, électro-galvanisé

Avantages Forme conique sous tête : contact total de la pointe avec le connecteur, Filetage spécifique au bois : pénétration facile et rapide, Pas de fendage du bois, Haute résistance à l‘arrachement, Préconisée dans le cadre d'une résistance au feu d'une demi-heure, Tête à empreinte étoile profonde améliorant le guidage de la vis et la durée de vie des embouts, Pointe anti-fendage type 17 pour une meilleure amorce du vissage. Matière : Acier électrozingué blanc   Application Support Porteur : bois massif, bois composite, lamellé collé, Porté : bois massif, bois composite, lamellé collé.   Domaines d'utilisation Sabots de charpente, Equerres d'assemblage, Feuillards.   Installation Couple max. vissage 5Nm
