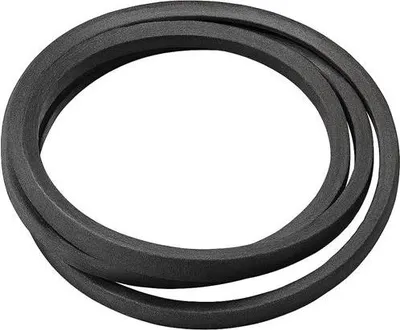

SWR SPZ 1537 Lw, Courroies trapézoïdales étroites

Courroies trapézoïdales étroites avec câble de traction, composées d'un revêtement en caoutchouc, d'un noyau en caoutchouc et d'un tissu d'enrobage.

Domaines d'application : construction de machines, outils de jardinage, machines de chantier et outils électriques

Données techniques

• Courroie trapézoïdale Désignation : SPZ 1537 Lw / Lp / Ld
• Profil : 9,7 x 8 (largeur supérieure x hauteur)
• Longueur nominale : en longueur active Lw
• Longueur circonférence extérieure (Lw) : 1537 mm
• Conversion en circonférence extérieure classique (La) : Lw + 13 mm : 1550 mm
• Conversion en circonférence intérieure classique (Li) : Lw - 22 = 1515 mm
• Largeur supérieure : 9,7 mm
• Largeur inférieure : 4,2 mm
• Hauteur : 8 mm
• Matériau : Néoprène gainé, noir
• Support de traction : polyester
• Norme : DIN 7753 partie 1
• Plage de tolérances selon DIN : 1%
• Diamètre minimal recommandé de la poulie : 63 mm

Propriétés

• Antistatique, résistant à l'huile et à la chaleur
• Plage de température : -18°C à +80°C
• vitesse de rotation max. 42 m/sec

Remarque :

Ces courroies trapézoïdales étroites ne sont pas adaptées aux poulies de tension dorsale ou de renvoi et aux entraînements à courroies trapézoïdales à embrayage. Les courroies dites d'embrayage remplissent ces conditions. Pour les entraînements à courroies trapézoïdales à plusieurs gorges, il faut veiller àque toutes les courroies trapézoïdales utilisées soient toujours remplacées ensemble et correspondent au même lot de fabrication. Si cette remarque n'est pas prise en compte, les courroies trapézoïdales risquent de s'user plus rapidement ou d'être détruites.
