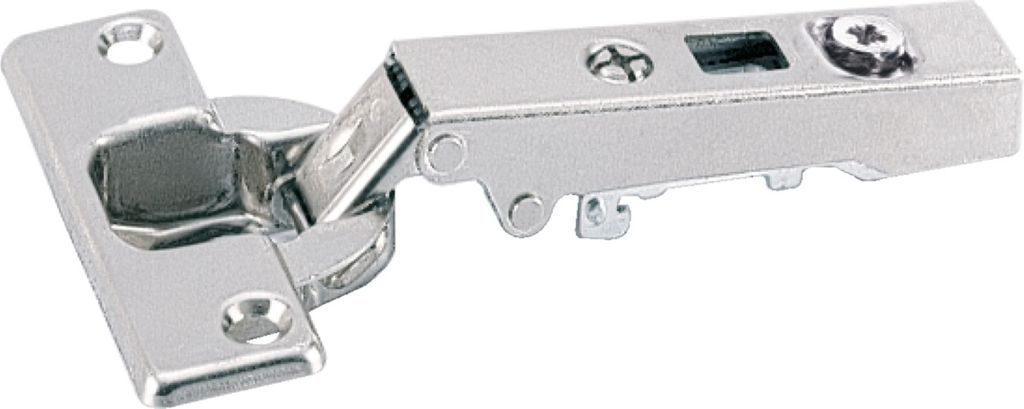

Charnière HETTICH Intermat 9936 - Base 12.5 mm - TH 42 - 73913

Charnière à montage rapide pour porte portes à moulures de 32 mm maxi. Montage par enclipsage, course libre, réglage de recouvrement intégré et réglage en profondeur par excentrique. Angle d'ouverture 95°boitier 35 mm. La charnière possède des valeurs de jeu optimales pour les recouvrements de portes et de moulures. Réglage en profondeur +/- 1,5 mm par vis excentrique. Réglage en hauteur +/- 2,0 mm par l'embase. Coudure 0 pour recouvrement de 19 mm, Coudure de 9,5 pour un recouvrement de 9 mm Coudure 16 mm pour recouvrement de 0 mm. Se monte sur les plaques Type 9000 Intermat Ecomat..Existe à visser ou en montage rapide sans outils (TH Fix)

- Charnière de porte épaisse Intermat, épaisseur de porte jusqu'à 32 mm - Avec fermeture automatique (Intermat 9936) - Classification de qualité selon EN 15570, niveau 2 - Angle d'ouverture 95° - Pour épaisseur de porte 14 - 32 mm - Type de butée en applique (B 12.5) - TH - Plan de perçage 52 x 5,5 mm - Profondeur de boîtier 10.5 mm - Montage à visser - Réglage de recouvrement intégré +2 mm / -2 mm - Réglage de profondeur intégré +2.5 mm / -1.5 mm - Réglage en hauteur par plaque de montage - Acier nickelé Hettich Technical Assistant Construction de meubles avec charnières pour portes en applique Possibilités de réglage pour charnières à boîtier Données article 2D/3D (DWG/DXF) Schéma de perçage 2D (DXF) Plan de coupe 2D (DXF) Hettich CAD

Charniere Interm. Av95° E 52 0 Hettich 4023149065859 462682 Entraxe (mm) : 52
