Caractéristiques techniques
| Type de produit: | Barre omnibus triphasée / Barre de montage |
| Gamme: | GLOBAL Trac Pro |
| Modèle: | XTS 4100-2 |
| Type de montage: | Sur rail |
| Système de barre omnibus: | GLOBAL Trac Pro |
| Nombre de circuits: | 3 |
| Conducteurs: | L1 / L2 / L3 / Neutre / Terre |
| Section des conducteurs: | 4,0 mm² |
| Tension de fonctionnement: | 230/400 V AC |
| Courant nominal: | 16 A |
| Degré de protection: | IP20 |
| Classe de protection: | I |
| Matériau: | Aluminium |
| Couleur: | Noir |
| Nuance RAL: | RAL 9005 |
| Longueur: | 100 cm |
| Largeur: | 3,15 cm |
| Hauteur: | 3,25 cm |
| Dimensions (L × l × H): | 100 × 3,15 × 3,25 cm |
| Poids: | 1,097 kg |
| Type de montage: | Montage sur rail / Suspension |
| Montage encastré: | Non |
| Suspension: | Oui |
| Courbable: | Non |
| Espacement de fixation recommandé: | 100 cm |
| Non spécifié |
| Domaine d'application: | Intérieur / Environnements secs |

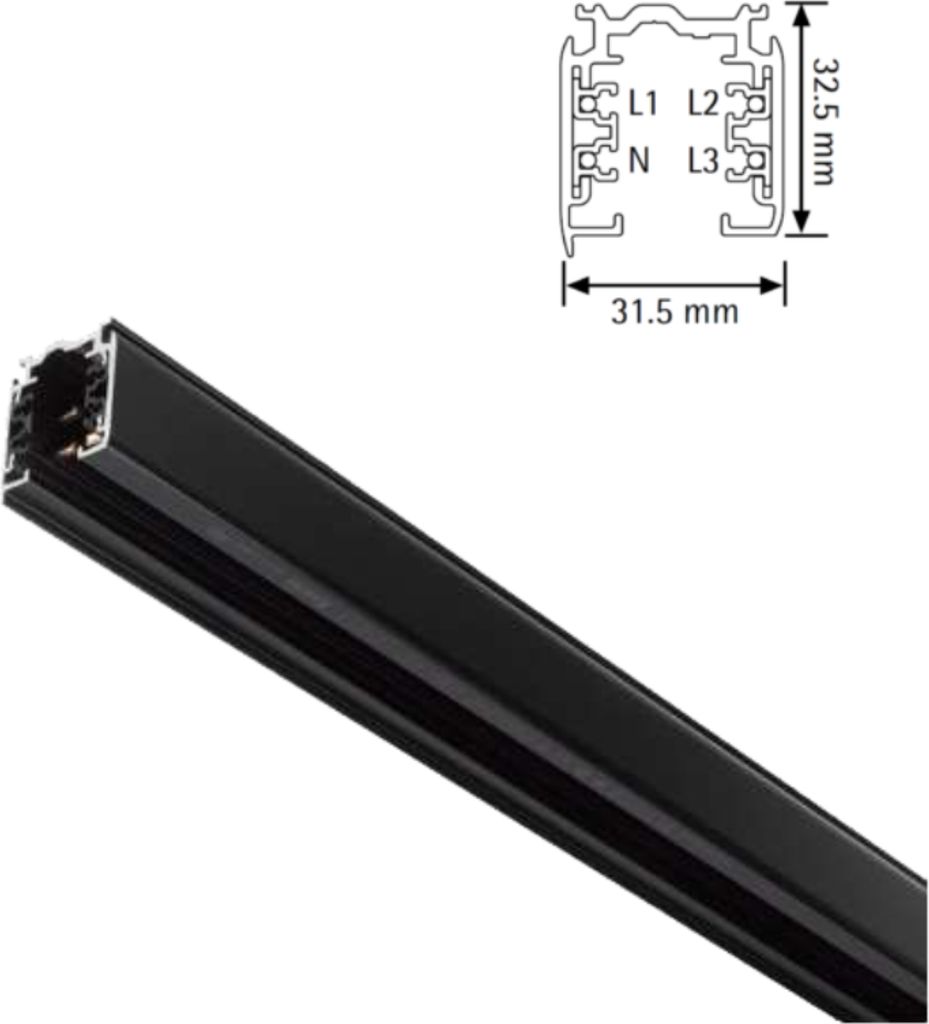

Nordic Aluminium GLOBAL Trac Pro XTS 4100-2 – Rail électrique triphasé noir
La Nordic Aluminium GLOBAL Trac Pro XTS 4100-2 est un rail électrique triphasé d'une longueur de 1 mètre, conçu pour l'installation de luminaires compatibles avec des adaptateurs de rail appropriés.rail de montage dispose de trois circuits indépendants et permet une affectation flexible des luminaires connectés.
Le rail électrique est fabriqué à partir d'un profil en aluminium et est de couleur noire selon la norme RAL 9005. Avec une capacité de courant nominale de 16 A et une tension de fonctionnement de 230/400 V AC, il est adapté pour être utilisé comme composant du système modulaire de rails électriques GLOBAL Trac Pro.
Trois circuits pour une installation lumineuse flexible
Cela permet d'affecter des luminaires compatibles à différents circuits et de commuter des groupes de luminaires distincts séparément.
Le XTS 4100-2 possède les conducteurs L1, L2, L3, le neutre et la terre. Le câblage et l'attribution des phases doivent être effectués en fonction de l'installation prévue et des composants du système utilisés.
GLOBAL Trac Pro – Modulaire et extensible
Le XTS 4100-2 fait partie du système de rails électriques GLOBAL Trac Pro de Nordic Aluminium. Le système peut être étendu avec des alimentations compatibles, des connecteurs longitudinaux et de direction, des bouchons d'extrémité, des adaptateurs de rail, des adaptateurs de luminaires, ainsi que des accessoires de montage et de suspension.
Pour le choix des alimentations, des connecteurs et des adaptateurs, il est important de prendre en compte l'appartenance au système, la polarité et la conception. La désignation générale "barre omnibus triphasée" ne signifie pas automatiquement que les composants de différents systèmes de barres omnibus sont mécaniquement et électriquement compatibles entre eux.
Planifiez facilement votre système de barres omnibus en ligne
Souhaitez-vous configurer un parcours complet de barres omnibus ? Grâce à notre configurateur de barres omnibus, vous pouvez planifier de manière claire les barres, les alimentations, les connecteurs, les embouts et autres accessoires, et créer une liste de pièces avec les composants nécessaires.
Ouvrir le configurateur de barres omnibus
Montage en saillie et en suspension
La XTS 4100-2 est conçue pour un montage en saillie et peut également être utilisée, conformément aux spécifications du système, dans le cadre d'une installation en suspension. La distance de fixation recommandée est de 100 cm. La barre n'est pas conçue pour un montage encastré et n'est pas courbable.
La fixation et la suspension doivent être réalisées conformément aux instructions de montage du fabricant ainsi qu'aux exigences techniques de l'installation spécifique. La valeur nominale de courant électrique ne doit pas être interprétée comme une indication de charge mécanique.
Domaines d'application typiques
- Espaces d'exposition et de présentation
- Bureaux et espaces intérieurs commerciaux
- Galeries et bâtiments publics
- Systèmes d'éclairage flexibles avec plusieurs groupes d'éclairage commutables
Compatibilité avec les systèmes
La XTS 4100-2 fait partie du système de rails électriques Nordic Aluminium GLOBAL Trac Pro. Pour une connexion mécanique et électrique sûre, il est nécessaire d'utiliser les composants du système appropriés.
La dénomination générale "rail électrique triphasé" ne signifie pas automatiquement que les composants de différents systèmes de rails électriques sont mécaniquement et électriquement compatibles entre eux.
Montage et fixation
La XTS 4100-2 est conçue pour un montage en saillie et, selon les indications du fabricant, peut également être utilisée pour des suspensions. La distance de fixation recommandée est de 100 cm.
Le rail électrique n'est pas pliable et n'est pas destiné à un montage encastré. Le montage doit être effectué conformément aux instructions du fabricant.
Raccordement électrique et polarité
L'installation, la modification et l'extension du système de barres omnibus ne doivent être effectuées que par des professionnels qualifiés et en respectant les réglementations électrotechniques en vigueur.
La barre omnibus comporte les conducteurs L1, L2, L3, le neutre et le fil de terre. Lors des connexions, des connecteurs et des adaptateurs, il est important de respecter la direction du système et la polarité.
Domaine d'application et environnement
La barre omnibus possède un indice de protection IP20 et est destinée aux environnements intérieurs secs. Son utilisation en extérieur ou dans des environnements présentant des exigences particulières en matière d'humidité ou d'environnement ne doit pas être effectuée sans une vérification technique préalable.
Compris :
- 1 × Barre omnibus Nordic Aluminium GLOBAL Trac Pro XTS 4100-2, 100 cm, noire
Non inclus :
- Raccordement d'alimentation
- Bouchon d'extrémité
- Connecteur
- Adaptateur de barre omnibus ou adaptateur de luminaire
- Accessoires de montage ou de suspension
Questions fréquemment posées sur le Nordic Aluminium XTS 4100-2
Le XTS 4100-2 est une barre omnibus triphasée avec trois circuits utilisables. Cela permet d'affecter des luminaires appropriés à différents circuits.
Quelle est la longueur du XTS 4100-2 ?
Le XTS 4100-2 a une longueur de 1000 mm, soit 100 cm.
Le XTS 4100-2 est-il adapté au montage en saillie ?
Oui. Le XTS 4100-2 est une barre omnibus conçue pour le montage en saillie et, selon les indications du fabricant, peut également être utilisée pour les suspensions.
Le XTS 4100-2 est-il adapté au montage encastré ?
Non. Le XTS 4100-2 est conçu comme une barre omnibus pour montage en saillie. Pour le système GLOBAL Trac Pro, il existe des barres omnibus encastrables séparées de la série XTSF.
Quelle est la tension et le courant nominal de la barre omnibus ?
Le système GLOBAL Trac Pro est spécifié pour 16 A et 400 V. La barre omnibus triphasée fonctionne avec une tension de fonctionnement de 230/400 V AC.
La XTS 4100-2 peut-elle être courbée ?
Non. La XTS 4100-2 est conçue comme un profil de barre omnibus droit et ne peut pas être courbée.
Le DALI est-il intégré à la XTS 4100-2 ?
Aucune fonction de contrôle DALI intégrée n'est spécifiée comme caractéristique du produit pour la XTS 4100-2. Par conséquent, une fonction DALI ne peut pas être supposée pour cette barre omnibus.
Quelle est la couleur de la XTS 4100-2 ?
La XTS 4100-2 est de couleur noire et correspond à la norme RAL 9005.
Quelles sont les dimensions de la XTS 4100-2 ?
La barre omnibus mesure 100 cm de long et a une section de 3,15 × 3,25 cm. Les dimensions totales sont de 100 × 3,15 × 3,25 cm.
