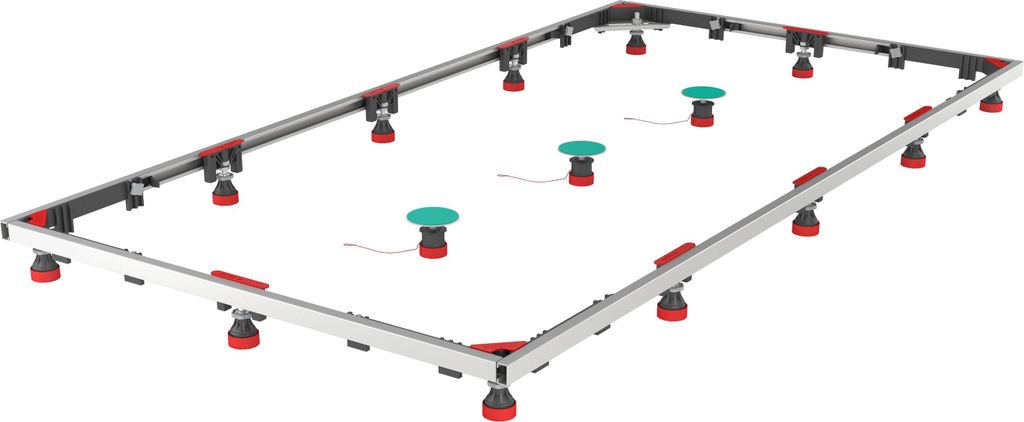

MEPA Cadre de montage SF Rectangle XL Univ. jusqu'à 100/180 (acrylique 100/160)

UTILISATION
- Cadre de montage pour l'installation de receveurs de douche rectangulaires extra- & extra-plats en acier, acrylique, fonte minérale

CARACTERISTIQUES
- pour receveurs de douche de 700x700 mm à 1000x1800 mm
- réglable en hauteur de 65 mm à 190 mm
- réglable en hauteur avec accessoires de 55 mm à 230 mm
- ADS (système anti-rotation & insonorisation)

CONDITIONS DE
- 1 cadre de montage
- 12 pieds à vis réglables en hauteur
- 3 EasyLift pour le soutien
- 1 traverse d'angle
- 4 éclisses de sol
- 18 douilles d'adaptation (augmentation de 25 mm)
- 18 douilles d'adaptation (augmentation de 50 mm)
- Matériel de fixation

ACCESSOIRES
- avec le kit d'extension (art. n° 150172), il est possible d'utiliser des baignoires en acrylique dont le petit côté mesure entre 800 et 1000 mm de long

- avec l'accessoire (n° d'art.
- avec l'accessoire (n° d'art. 150171), le réglage en hauteur peut être étendu à 230 mm
- avec l'accessoire (n° d'art. 150197), il peut être étendu pour les situations d'installation avec un tuyau d'écoulement courant le long du mur

REMARQUES
- pour receveurs de douche en acier et en fonte minérale de 700x700 mm à 1000x1800 mm
- pour receveurs de douche en acrylique avec fond de bord de receveur lisse de 700x700 mm à 800x1600 mm, jusqu'à 1000x1600 mm uniquement avec accessoires
- le cadre de montage Universal XL est conçu pour les receveurs de douche, dont la planéité de la surface du bord et/ou la rectitude du bord inférieur ne dépassent pas un écart de 3 mm
- pour les receveurs en fonte minérale, il faut s'assurer qu'il y a un point d'appui porteur tous les 60 cm.
Les baignoires avec des nervures non porteuses ne conviennent pas. La baignoire doit être approuvée par le fabricant pour le montage avec des pieds de baignoire.
- Méthode d'essai et procédure pour déterminer les écarts géométriques, voir DIN EN 249 annexe A.
Habituellement, cette mesure est respectée par l'acier/la fonte minérale et par certains fabricants de baignoires en acrylique, mais
doit être vérifié sous sa propre responsabilité.
