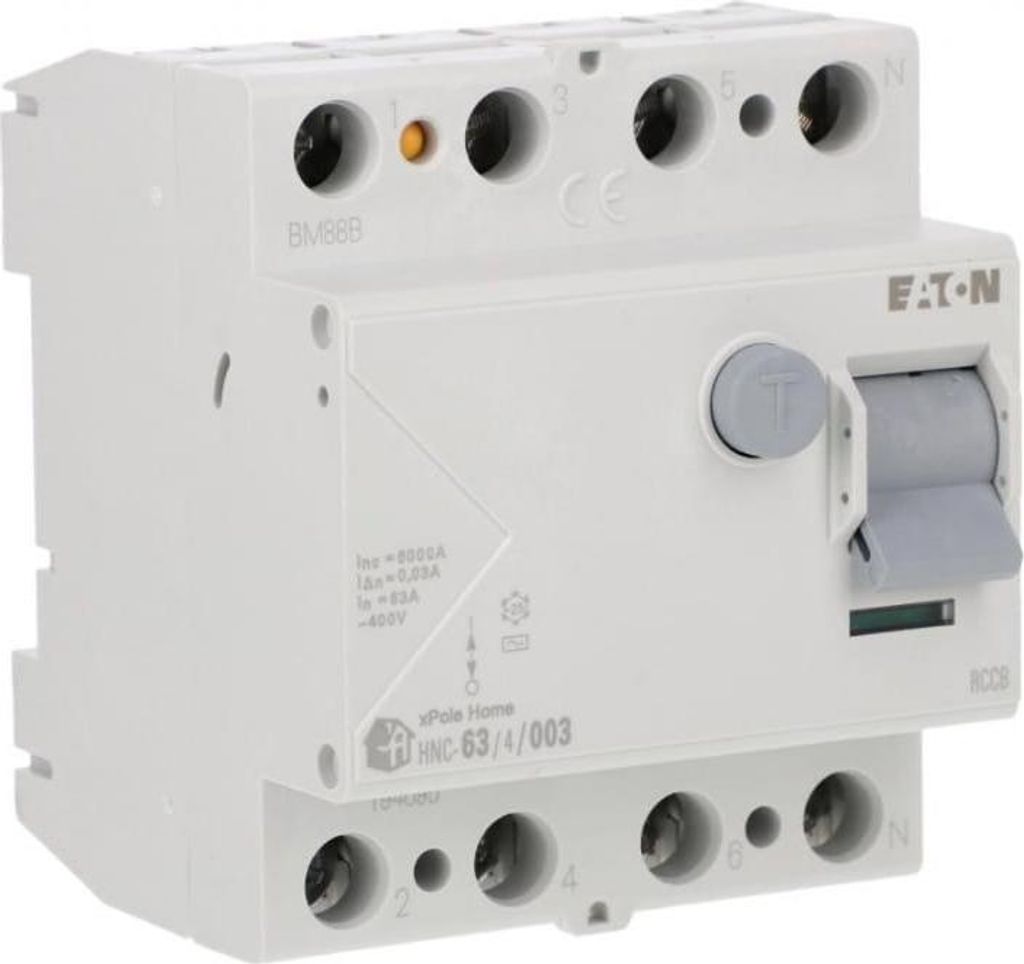

Interrupteur différentiel 6kA type AC HNC-63/4/003 Eaton 194695

INTERRUPTEUR DIFFÉRENTIEL EATON HNC 4P 63A 30mA TYPE AC

• Fabricant : EATON/MOELLER
• Référence fabricant : 194695
• Désignation fabricant : HNC-63/4/003
• Nombre de pôles : 4 (3P+N)
• Type (sensibilité) : AC
• Déclenchement : instantané
• Courant nominal : 63 A
• Courant différentiel nominal IΔn : 30 mA
• Pouvoir de coupure Inc : 6 kA (avec protection amont 63 A)
• Tension nominale Un : 400 V~
• Tension nominale d'isolement Ui : 440 V
• Tension nominale de tenue aux chocs Uimp : 4 kV (1,2/50 μs)
• Largeur en modules de 17,5 mm : 4
• Hauteur de l'appareil : 80 mm
• Profondeur de l'appareil : 60 mm (68 mm avec levier)
• Montage sur rail TH35
• Type de borne : à vis/à cage
• Section des conducteurs de raccordement : 1,5-35 mm² (rigide), 1,5-16 mm² (souple)
• Indice de protection IP : IP20
• Durée de vie électrique : ≥ 4.000 cycles de manœuvres
• Durée de vie mécanique : ≥ 20.000 cycles de manœuvres

L'interrupteur différentiel de la série xPole Home est un dispositif de protection électrique qui ouvre le circuit lorsqu'il détecte que le courant électrique qui en sort n'est pas égal au courant qui y entre.

La nouvelle gamme de produits xPole Home, comprenant toute la gamme de disjoncteurs HN, combinés HNB et différentiels HNC, a été développée dans un souci de sécurité maximale et d'efficacité de conception. Cette gamme se distingue par un design simplifié, une fiabilité éprouvée et une pleine conformité aux normes applicables. De plus, les appareils de la série xPole Home sont facilement accessibles et simples à installer. Les disjoncteurs xPole Home pour applications domestiques sont facilement reconnaissables grâce au pictogramme gris d'une maison apposé sur chaque produit de la série, symbolisant une sécurité accrue. Le design simplifié, associé à la robustesse et à la résistance aux environnements agressifs, constitue les principaux atouts des produits EATON. Tous les disjoncteurs de la série xPole Home disposent d'une large gamme de fonctions éprouvées qui renforcent encore davantage la sécurité de fonctionnement et la facilité d'utilisation. Le nouvel appareillage modulaire EATON peut être équipé d'accessoires : contacts auxiliaires, déclencheur à émission de courant, déclencheur à manque de tension, appareil de réenclenchement, jeux de barres de connexion, blocage par cadenas.

INFORMATIONS SUR LE FABRICANT :

Eaton Electric est un fabricant d'automatismes industriels de la plus haute qualité, d'appareils de signalisation, de connexion, de protection et d'installation, ainsi que de systèmes de distribution d'énergie basse tension. La société bénéficie de la reconnaissance de nombreuses sociétés de classification et possède un Certificat de Système d'Assurance Qualité selon les normes ISO 9001. Tous les produits de la société garantissent un fonctionnement durable.

Outre des produits innovants et des solutions technologiques modernes, Eaton Electric se distingue par une direction solide, une excellente réputation en matière de sécurité, de fiabilité et de service, ainsi que par l'étendue du marché qu'elle dessert.

La réactivité face aux avancées technologiques, les travaux de recherche et développement continus sur ses produits (la société dispose de son propre laboratoire de recherche accrédité à Bonn) ainsi qu'une nouvelle stratégie de production assurent à Eaton Electric une croissance continue de son chiffre d'affaires, lui permettant simultanément de réaliser de nouveaux investissements.

• Type - AC
• Fréquence - 50 Hz
• Profondeur d'encastrement - 45 mm
• Nombre de pôles - 4
• Possibilité d'équipement supplémentaire - oui
• Tension nominale - 230V
• Tension d'isolation assignée - Ui - 440V
• Protection sélective - non
• Résistance aux chocs de courant - 0,25kA
• Courant nominal - 63A
• Type de montage - Rail DIN
• Degré de protection (IP) - IP20
• Degré de pollution - 2
• Largeur exprimée en nombre de modules - 4
• Résistance aux courts-circuits (Icw) - 6kA
• Déclenchement avec un court délai - non
• Avec verrouillage - oui
• Tension de choc assignée Uimp - 4kV
• Courant de défaut assigné - 0,03A
