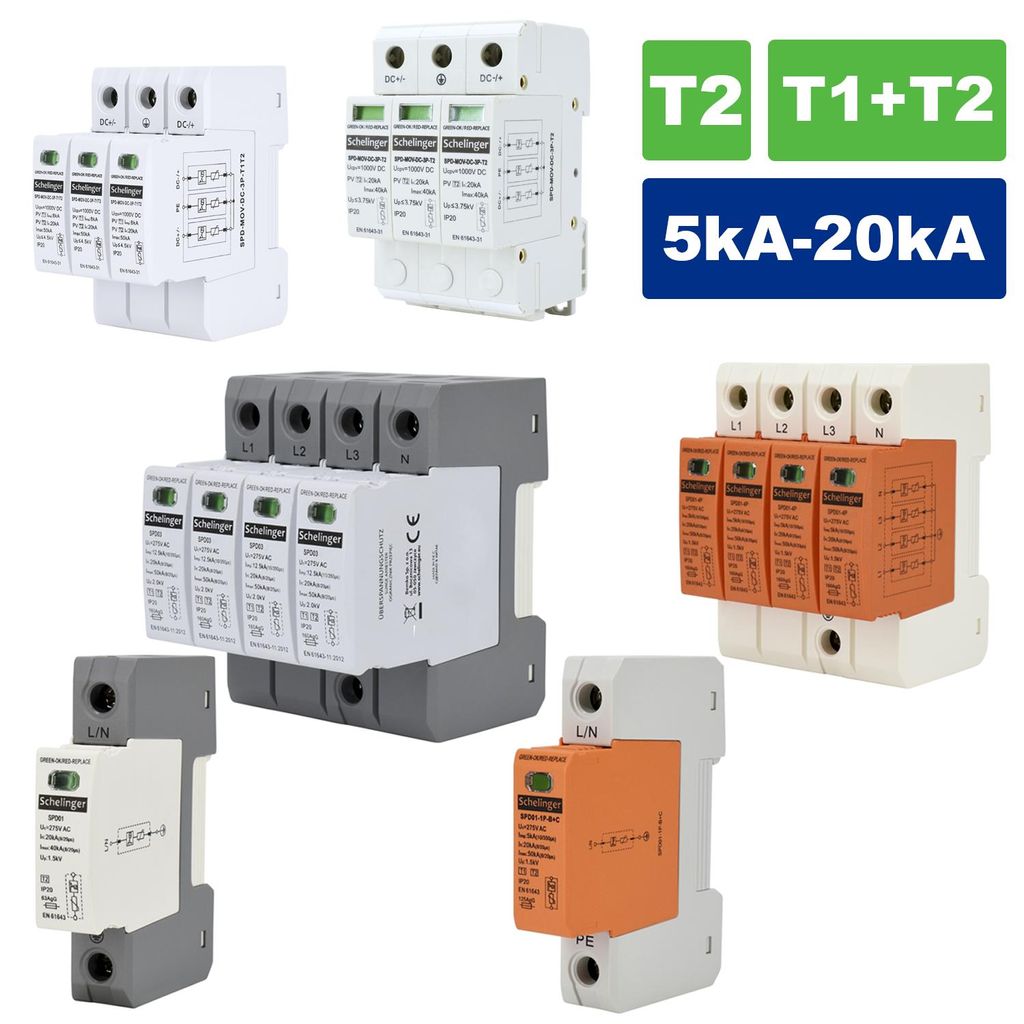

Les dispositifs de protection contre les surtensions de la marque Schelinger suivants sont conçus pour protéger contre les surtensions transitoires et pour limiter la fréquence et la durée des courants suivants. Une telle installation peut protéger les appareils connectés au réseau, par exemple en cas de tempête.
Ils sont également adaptés aux installations photovoltaïques.
Les dispositifs de protection peuvent être installés dans un tableau électrique équipé d'une barre de montage.
Ils sont s en option dans les classes Type 1+2 (B+C) ainsi que Type 2 (C), en configuration 1-pôle, 4-pôles et 3-pôles (DC).
Données techniques
| 5 ans |
| Matériau | Plastique ABS / PC |
| Degré de protection | IP 20 |
| Résistance à la température | 40°C à + 70°C |
| Montage | Barre de montage, TH-35 (DIN 35) |
Type T1+T2 (B+C), 5kA
1-Pôle 4-Pôles | |
1-Pôle
| Dimensions18 x 68 x 90 mm (L x H x P)
Couleurgris clair/orange
Nombre de pôles1
Courant de déchargeImax: 50kA
Tension de fonctionnement continue275V AC
Niveau de protection contre les surtensions< 1.5 kV
Impulsion de courant (10/350 µs)5 kA
Temps de réponse<= 25 ns
Capacité de serragemax. 35 mm²
|
4-Pôles
| Dimensions70 x 68 x 90 mm (L x H x P)
Couleurgris clair/orange
Nombre de pôles4
Courant de déchargeImax: 50 kA
Tension de fonctionnement continue275 V AC
Niveau de protection contre les surtensions< 1.5 kV
Impulsion de courant (10/350 µs) |
5 kA
Temps de réaction : <= 25 ns
Capacité de serrage : max. 35 mm²
|
|---|
| Type T1+T2 (B+C), 8 kA |
| 1 pôle / 4 pôles |
| 1 pôle |
| Dimensions : 18 x 68 x 90 mm (L x H x P) |
| Couleur : gris foncé / gris clair |
| Nombre de pôles : 1 |
| Courant de décharge : Imax : 50 kA |
| Tension de fonctionnement continue : 275 V AC |
| Niveau de protection contre les surtensions : < 1,5 kV |
| Impulsion de courant (10/350 µs) : 8 kA |
| Temps de réaction : <= 25 ns |
| Capacité de serrage : max. 35 mm² |
| 4 pôles | |
| Dimensions : 70 x 68 x 90 mm (L x H x P) | |
| Couleur : gris foncé / gris clair | |
| Nombre de pôles : 4 | |
| Courant de décharge : Imax : 50 kA | |
| Tension de fonctionnement continue : 275 V AC | |
| Niveau de protection contre les surtensions : < 1,5 kV | |
| Impulsion de courant (10/350 µs) : 8 kA | |
| Temps de réaction : <= 25 ns | |
| Capacité de serrage : max. 35 mm² | |
| Type T1+T2 (B+C), 12,5 kA | |
| 1 pôle / 4 pôles | |
| 1 pôle | |
| Dimensions : 18 x 81 x 90 mm (L x H x P) | |
| Couleur : gris foncé / gris clair | |
| Nombre de pôles : 1 | |
| Courant de décharge : Imax : 50 kA | |
| Tension de fonctionnement continue : 275 V AC | |
| Niveau de protection contre les surtensions : < 1,5 kV | |
| Impulsion de courant (10/350 µs) : 12,5 kA | |
| Temps de réaction : <= 25 ns | |
| Capacité de serrage : max. 35 mm² | |
| 4 pôles | |
| Dimensions : 70 x 81 x 90 mm (L x H x P) | |
| Couleur : gris foncé / gris clair | |
| Nombre de pôles : 4 |
Courant de décharge Imax : 50 kA
Tension de fonctionnement continue 275 V AC
Niveau de protection contre les surtensions< 1,5 kV
Impulsion de courant (10/350 µs) 12,5 kA
Temps de réponse<= 25 ns
Capacité de serrage max. 35 mm²
Type T2 (C), 5 kA
1-pôle 4-pôles
1-pôle
Dimensions : 18 x 68 x 90 mm (L x H x P)
Couleur : gris foncé/gris clair
Nombre de pôles : 1
Courant de décharge Imax : 40 kA
Tension de fonctionnement continue : 275 V AC
Niveau de protection contre les surtensions : < 1,5 kV
Impulsion de courant (10/350 µs) : 5 kA
Temps de réponse : <= 25 ns
Capacité de serrage : max. 35 mm²
4-pôles
Dimensions : 70 x 68 x 90 mm (L x H x P)
Couleur : gris foncé/gris clair
Nombre de pôles : 4
Courant de décharge Imax : 40 kA
Tension de fonctionnement continue : 275 V AC
Niveau de protection contre les surtensions : < 1,5 kV
Impulsion de courant (10/350 µs) : 5 kA
Temps de réponse : <= 25 ns
Capacité de serrage : max. 35 mm²
Type T2 (C), DC 1000 V
3-pôles
3-pôles
Dimensions : 54 x 68 x 90 mm (L x H x P)
Couleur : gris clair
Nombre de pôles : 3
Courant de décharge Imax : 40 kA
Tension nominale : 1000 V DC
Courant différentiel nominal : 20 kA
Courant de court-circuit nominal : 40 kA
Capacité de serrage : max. 35 mm²
Type T1+T2 (B+C), DC 1000 V, 8k A
3-pôles
3-pôles
Dimensions : 54 x 68 x 90 mm (L x H x P)
Couleur : gris clair
Nombre de pôles : 3
Courant de décharge Imax : 40 kA
Tension nominale : 1000 V DC
Courant de décharge total : 16 kA
Courant différentiel nominal : 20 kA
Courant de court-circuit nominal : 50 kA
Résistance nominale aux courts-circuits : <= 4.5k V
Impulsion de courant (10/350 µs) : 8 kA
Temps de réponse : <= 25 ns
Capacité de serrage : max. 35 mm²
Accessoires compatibles
| Boîtiers de protection IP 65 |
| Disjoncteurs différentiels |
| Disjoncteurs différentiels avec disjoncteur miniature |
| Barre de connexion de phase |
| Bornier de connexion supplémentaire |
- Caractéristique de déclenchement B+C (T1+T2)
- Classe I+II
- Connexions max 35mm2
- Module 4
- Tension permanente maximale 275V AC
- Courant de décharge nominal [In] 25 kA
- Courant de décharge limite [Imax] 50 kA
- Niveau de protection Up <1,5kV
- Montage sur rail DIN 35mm
- Type de protection IP 20
