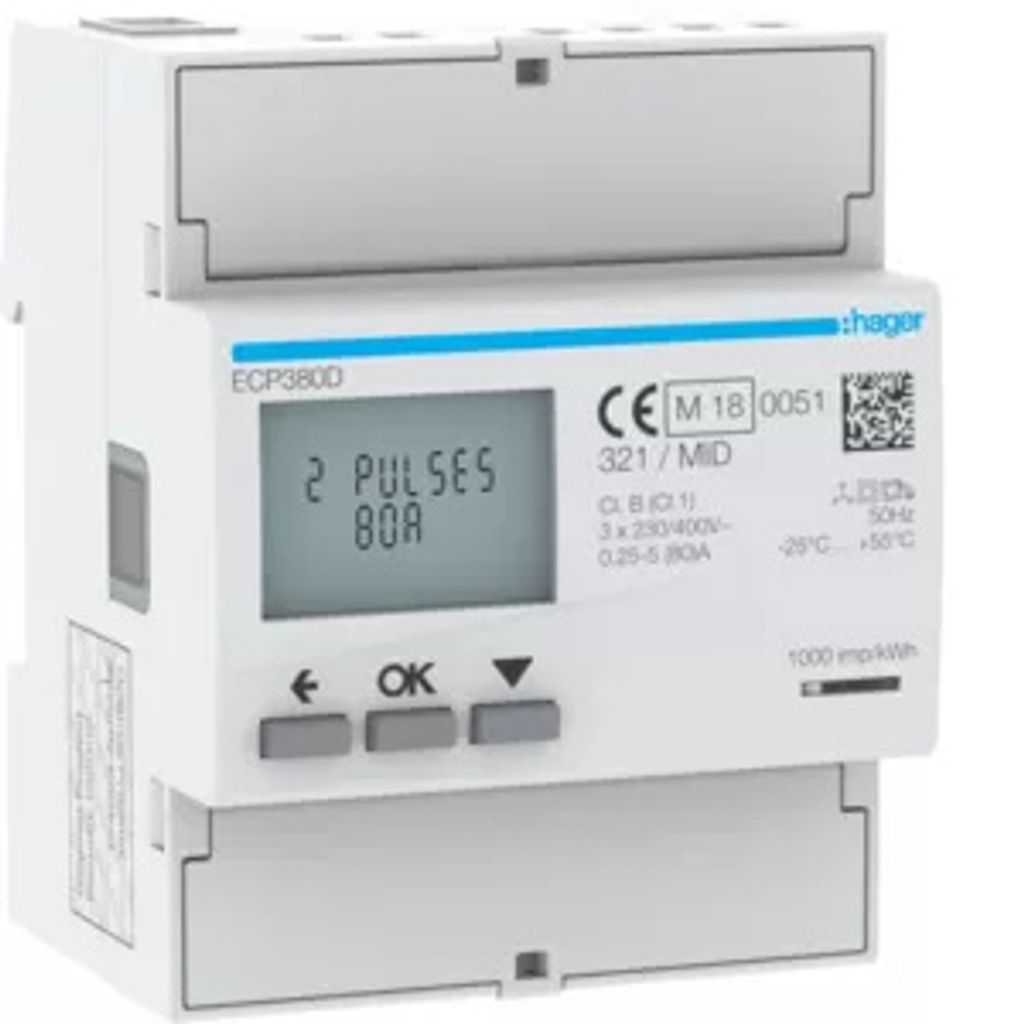

Hager Compteur d'énergie triphasé ECP380D

Hager Compteur d'énergie triphasé ECP380D

Fabricant:Hager
Désignation:Compteur d'énergie triphasé direct 80A, 4M, S0
Type:ECP380D
Type de compteur:électronique
Courant nominal (In):80 A
Courant maximal (Imax):80 A
Tension nominale (Un) N-L:92..276 V
Tension nominale (Un) L-L:230..400 V
Fréquence:45...65 Hz
Classe de précision:B
Type de pôle:4 fils
Exécution:Mesure directe
Type d'énergie:Puissance active et réactive

Exécution tarifaire:Deuxième tarif
Commande tarifaire:externe
Type de mesure Courbe de charge:non
Antidévireur:oui
Calibré:oui
Homologation:Measuring Instruments Directive
Sortie d'impulsions:électrique
Type d'impulsions:S0
Taux d'impulsions:0..1000 Imp/kWh (kvarh)
Type d'affichage:digital
Type de montage:REG
Largeur en unités de division:4
Largeur:72 mm
Profondeur:60 mm
Hauteur:92 mm
Version de l'interface:sans
Signature EDL40:non
Avec code de verrouillage:non
Nombre de chiffres:9
Degré de protection (IP):IP20
Degré de protection (NEMA):2

Hager Energiezähler 3phasig ECP380D : plus de détails

Compteur d'énergie triphasé, direct 80A, 4M, S0, MID. Compteur d'énergie pour la mesure de 4 quadrants avec les classes de précision suivantes : Energie active Class B selon DIN EN 50470-3, puissance active Class 1 selon IEC 62053-21, puissance active Class 1 selon IEC 61557-12 et puissance réactive Class 2 selon IEC 62053-23. Convient à la mesure de l'achat et de la fourniture d'énergie dans tous les systèmes de réseau. 2 comptages tarifaires pilotables via 230 V AC et sortie configurable via 2 sorties d'impulsions. Écran numérique avec éclairage pour l'affichage de l'énergie active (kWh) et réactive (kvarh) prélevée et fournie pour tous les tarifs. De plus, pour chaque conducteur extérieur, les valeurs mesurées en temps réel pour la puissance active (kW), la puissance réactive (kvar), la puissance apparente (kVA), la tension (V), le courant (A), le facteur de puissance, la fréquence (Hz) et le tarif sont affichées avec une résolution allant jusqu'à 9 chiffres, y compris deux décimales. Les valeurs mesurées pour l'énergie active (kWh) et réactive (kvarh) prélevée et fournie ainsi que l'énergie active prélevée (kWh) pour le tarif 1 et le tarif 2 sont transmises via la sortie d'impulsions. Toutes les valeurs de mesure et d'énergie pour Tarif1 et Tarif2 peuvent en outre être éditées via une interface IR. Les erreurs de câblage et de raccordement sont affichées et les données de mesure sont sauvegardées périodiquement.
