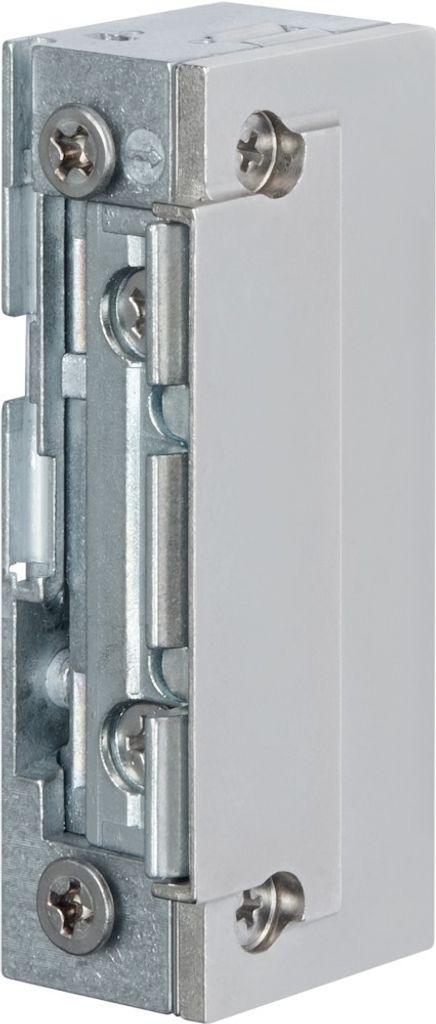

Gâche électrique 118.13 ProFix 2 10-24 V AC/DC Stand.DIN G/D avec FaFix ASSA ABLOY

Assa Abloy effeff Gâche électrique FAFIX P. 118.13------A71

Fabricant:Assa Abloy effeff
Désignation:Gâche électrique FAFIX P. 10-24 V GS/WS Uiniv.
Type:118.13------A71
Version:Gâche standard
Version du pêne:Pêne à rayon
Forme de construction:symétrique
Position de montage:universelle
Hauteur:66 mm
Largeur:20,1 mm
Profondeur:25,5 mm
Composition:Partie cadre
Tension:10...24 V
Avec blocage:non
Avec déverrouillage mécanique:non
Avec rétroaction:non
Sens d'ouverture vers DIN:gauche/droite
Protégé contre l'eau:non
Type de montage:encastré
Compatible avec Apple HomeKit:non
Compatible avec Google Assistant:non
Type de courant:AC/DC
Mode de fonctionnement:courant de travail
Compatible avec Amazon Alexa:non

Contact à impulsion:oui
Pêne réglable:oui
Gâche réglable:non
Gâche réglable:non
Guide de pêneintégré:oui
Pour glissière de pêne:non
Type de déverrouillage:standard
Fonctionnement continu (100 % ED):oui
Déverrouillage mécanique:non
Convient pour porte coupe-feu:non
Convient pour porte pare-fumée:non
Avec gâche:non
Catégorie d'utilisation selon EN 14846:3
Fonctionnement continu selon EN 14846:X
Masse de la porte, force de fermeture selon EN 14846:5
Convient pour les portes coupe-feu/pare-fumée selon EN 14846:0
Conditions d'environnement selon EN 14846:0
Sécurité - protection contre l'effraction selon EN 14846:0
Effet protecteur du fonctionnement électrique selon EN 14846:0
Effet protecteur du fonctionnement mécanique selon EN 14846:1

Assa Abloy effeff Gâche électrique FAFIX P. 118.13------A71 : plus de détails

Modèle avec équipement de base.

10-24 V GS/WS Uiniv. 118.13------A71, Unité d'emballage : 1 pce, EAN : 4042203354135

• convient également pour les huisseries en acier normalisé
• Pêne demi-tour à rayon FaFix réglable sur 3 mm
• pour tension nominale 10 - 24 V = tension universelle 10-24V AC/DC résistant au fonctionnement permanent 11-13 V DC
• pour une tension nominale de 22 - 42 V = tension universelle 22-42V AC/DC résistant au fonctionnement permanent jusqu'à 22-26 V DC
• Test d'endurance 250.000 cycles
• Résistance à l'ouverture 3750 N
• forme symétrique, donc utilisable à gauche/à droite et à l'horizontale

• Type : 118.13
• Compatible avec la protection incendie : non
• Direction : universel
• Largeur du caisson(mm) : 18,5
• Hauteur du caisson(mm) : 66
• Blocage : non
• Type de caisson : symétrique
• Profondeur du caisson(mm) : 25,5
• Tension nominale : 10 - 24 V
• Rétroaction : non
• Type de contact : contact momentané et permanent
• Version : standard
• Marque : EffEff
• Composant : Gâche électrique
• Indication du contenu (ST) :1

Gâche 118.13 sans gâche, pêne radial, FaFix réglable 3 mm, tensions universelles, raccordement par serrage/enfichage, compatible avec les serrures à mortaiser courantes, compatible avec les gâches ProFix 2, biseaux de sortie optimaux pour une interaction en douceur avec le pêne de la serrure, forme de construction symétrique. Utilisable donc à gauche/droite et à l'horizontale

Caractéristiques techniques

• Type de montage Montage
• Composition de la partie cadre
• Version gâche standard
• Mode de fonctionnement Courant de travail
• Type de courant AC/DC
• Sens d'ouverture vers DIN gauche/droite
• Avec déverrouillage mécanique Non
• Avec blocage Non
• Avec rétroaction Non
• Protégé contre l'eau Non
• Tension 10 - 24

Type de produit	Gâche électrique
Matériau	Aluminium
Dimension intérieure [mm]	-
Dimension extérieure [mm]	-

Tension 10-24 V AC/DC,Pêne réglable (FF, FaFix®) Oui,Courant de travail Oui,Atténuation du bruit Oui,Résistance au courant continu 11-13 V DC,Résistance nominale 43 Ohm,Courant absorbé 12 V AC 250 mA,Courant absorbé 12 V DC 280 mA,Courant absorbé 24 V AC 500 mA,Courant absorbé 24 V DC 560 mA,Résistance à l'arrachement 3750 N,Hauteur 66 mm,Largeur 20,1 mm,Profondeur 25,5 mm,Plage de réglage FaFix® 3 mm,Profondeur de pénétration du pêne 5,5 mm,Plage de température de fonctionnement -15 °C à +40 °C,Position de montage verticale et horizontale,Cycles de charge test en usine 250000,Convient pour les portes coupe-feu Non,Cycles de charge max. Précharge du pêne dormant AC fonctionnement 24 V 350 N,Précharge max. Précharge de chute AC 200 N,Charge de chute max. Précharge du pêne dormant DC (stabilisé) 50 N,Précharge du pêne dormant DC max. Précharge du pêne dormant DC (stabilisé) 24 V 200 N

Pêne radial, FaFix® réglable sur 3 mm - Serrages universels - Compatible avec les serrures à mortaiser courantes - Compatible avec les gâches ProFix® 2 - Forme symétrique - Utilisable en DIN gauche/droite, ainsi qu'à l'horizontale

118.13 ProFix 2 10-24 V AC/DC standard DIN gauche / droite avec FaFix
