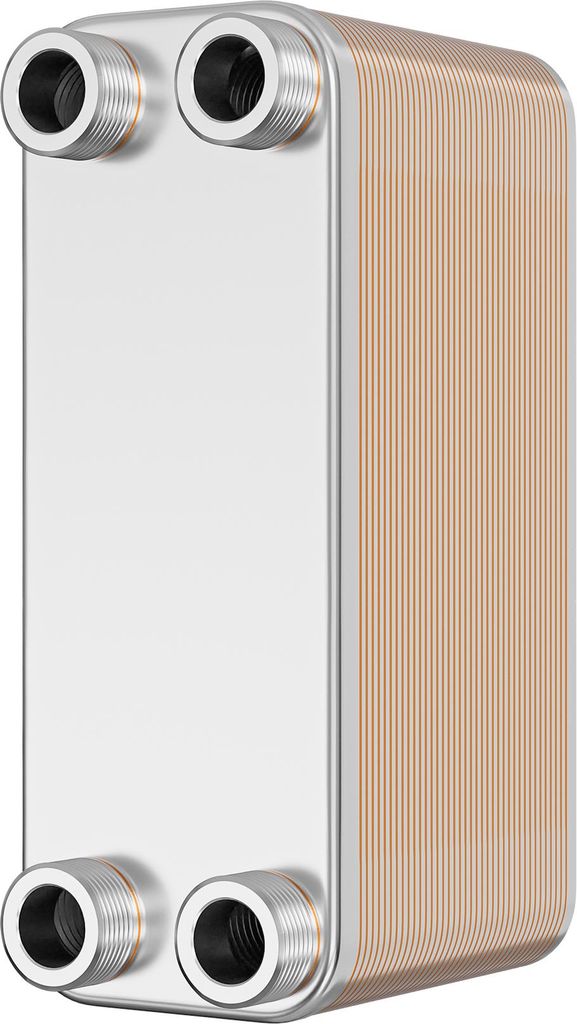

Wiltec Échangeur de chaleur thermique avec 40 plaques – 286 x 116 x 1086 mm – max. 230 kW – 2 l par passe – en Acier inoxydable – pour Eau Solaire

• [Construction en acier inoxydable] – L’échangeur thermique à plaques de Wiltec est constitué de plaques d’acier inoxydable brasées au cuivre sous vide. Cette construction robuste garantit une excellente résistance à la corrosion, une grande stabilité mécanique et une longévité accrue, même dans des environnements exigeants
• [Haut rendement thermique] – Grâce à ses plaques ondulées et à l’écoulement à contre-courant, cet échangeur thermique assure une transmission de chaleur très efficace.
• [Polyvalence d’application] – Compatible avec les systèmes de chauffage au sol, pompes à chaleur, climatisation, production d’eau chaude sanitaire ou installations solaires. Cet échangeur à plaques répond aux exigences de nombreux domaines industriels et résidentiels nécessitant un transfert thermique performant
• Il dispose de raccords normalisés ISO-G facilitant l’intégration dans des circuits existants. Son entretien est limité, son installation rapide, et sa compacité permet un usage optimal dans des espaces restreints
• [Optimisation énergétique] – Le design à haute performance thermique contribue à améliorer l’efficacité des systèmes de chauffage ou de refroidissement.

L’échangeur de chaleur à plaques peut être utilisé de manière flexible. Il se caractérise par une structure compacte et une petite taille, un faible poids, une grande capacité de transfert de chaleur grâce à un estampage des plaques techniquement sophistiqué, des températures de fonctionnement et des pressions de travail élevées, un matériau en acier inoxydable, qui assure une bonne résistance à la corrosion, et un montage simple.

Il est utilisé p. ex. dans la technique de chauffage industriel, mais aussi dans la technique de refroidissement et la technique solaire. Grâce à leur polyvalence, les échangeurs de chaleur à plaques se retrouvent p. ex. dans

‌• les centrales de cogénération
‌• les installations de climatisation
‌• les pompes à chaleur
‌• le chauffage par le sol
‌• le découplage de la chaleur
‌• la production d’eau chaude sanitaire
‌• la climatisation des bâtiments
‌• l’industrie alimentaire
‌• la réfrigération et la climatisation
‌• le chauffage de l’eau sanitaire
‌• les réseaux d’alimentation en chaleur
‌• les installations solaires thermiques
‌• les systèmes de chauffage exposés au gel
‌• les systèmes de récupération de chaleur
‌• le chauffage de l’eau des piscines
‌• le chauffage de carburants renouvelables
‌• la conversion d’huile végétale pour les voitures et les camions
‌• la séparation des systèmes pour les chauffages par le sol
‌• les processus de production chimique et pharmaceutique
‌• les stations de transfert dans les réseaux d’alimentation en chauffage urbain

Échangeur de chaleur B3-32-40‌
Débit max. 12 m³/h‌
Volume par passe 2,00 l

Raccords :
• F1 & F3 1″ 32,89 mm conformément à ISO-G
• F2 & F4 1″ 32,89 mm conformément à ISO-G

Abmessungen
Épaisseur de la plaque conductrice : 0,4 mm
Épaisseur de la plaque de protection : 2 mm
Distance entre les plaques : 2,1 mm
Dimensions des plaques : 286 x 116 mm

Material
Acier inoxydable / Cuivre

Sicherheitshinweise

•Lisez les instructions d’utilisation et les consignes de sécurité avant la mise en service et veuillez les respecter.
•Cet appareil n’est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales limitées ou un manque d’expérience et/ou de connaissances, à moins qu’une personne responsable de leur sécurité ne les surveille ou ne les ait instruites à propos de la bonne manière d’utiliser l’appareil.
•Les enfants doivent être surveillés pour que l’on puisse s’assurer qu’ils ne jouent pas avec l’appareil.
Équipement de protection
•Portez des vêtements de protection appropriés lorsque vous travaillez sur l'échangeur de chaleur, en particulier si l'appareil risque de chauffer.
Danger de brûlure
•Ne touchez pas l'échangeur de chaleur pendant ou immédiatement après son fonctionnement, car il existe un risque de brûlure.
Décharge de pression
•Avant d'effectuer des travaux de maintenance, assurez-vous que l'échangeur de chaleur n'est plus sous pression et qu'il a refroidi à la température ambiante.
Corrosion et fuites
• Vérifiez régulièrement les signes de corrosion ou de fuite au niveau de l'échangeur de chaleur.

Protection contre le gel
•Dans les zones exposées au gel, prenez des mesures appropriées pour la protection contre le gel afin d'éviter d'endommager l'échangeur de chaleur.
