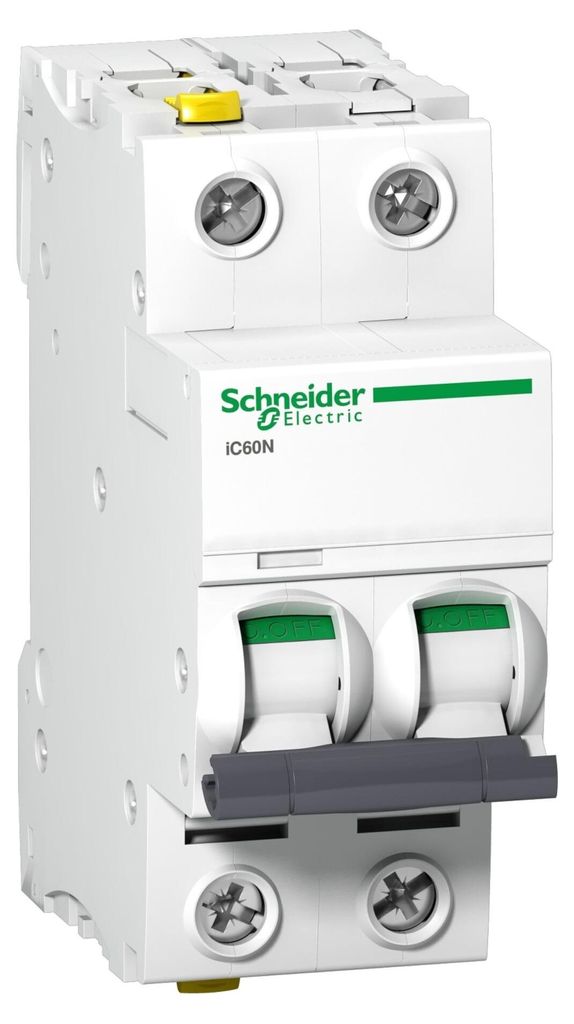

Schneider Electric Interrupteur LS A9F03210

Schneider Electric Interrupteur LS A9F03210

Fabricant:Schneider Electric
Désignation:Interrupteur LS 2P 10A B IC60N
Type:A9F03210
Profondeur de montage:44,5 mm
Caractéristique de déclenchement:B
Nombre de pôles (total):2
Nombre de pôles protégés:2
Courant assigné:10 A
Tension assignée:400 V
Tension d'isolation assignée Ui:500 V
Tension assignée de tenue aux chocs Uimp:6 kV
Pouvoir de coupure assigné Icn selon EN 60898 à 230 V:6 kA
Type de tension:AC/DC
Pouvoir de coupure assigné Icn selon EN 60898 à 400 V:6 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230 V:20 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400 V:10 kA
Fréquence:50..60 Hz
Classe de limitation d'énergie:3
Montage encastré:non
Conducteur neutre à connecter:non
Catégorie de surtension:4
Degré de pollution:3
Dispositifs supplémentaires possibles:oui
Largeur en unités de division:2
Indice de protection (IP):IP20
Température ambiante pendant le fonctionnement:-35...70 °C
Section de conducteur raccordable:1..16 mm²
Section de conducteur raccordable:1..25 mm²
Antidéflagrant:non

Schneider Electric Interrupteur LS A9F03210 : plus de détails

Disjoncteur de protection de ligne Acti 9 iC60N, 6kA (CEI/EN 60898-1), 10kA (CEI/EN 60947-2). 2 pôles, courant nominal 10A, caractéristique B, tension de service (Ue) 380-415V AC, tension d'isolation (Ui) 500V AC. Borne de raccordement double pour câble et peigne à picots sur la partie supérieure et inférieure de l'appareil. Commutation à action brusque pour une commutation à faible usure des contacts. Couvercle d'isolation mobile. Actionnement de l'élément de fixation du profilé chapeau sur la face avant de l'appareil pour un montage sans outil et un accès facile pour l'utilisateur. Avec indicateur d'erreur mécanique en face avant (VisiTrip) pour signaler les déclenchements dus à une surcharge ou à un court-circuit. Indication de contact sûre (VisiSafe) du disjoncteur, lorsque l'indication est verte, sécurité de l'absence de tension du côté de la sortie. Bornes IP20, capot d'isolation mobile. Borne de raccordement double par le haut ou par le bas. Retrait facile de l'appareil individuel lorsque le rail de phase est installé, grâce à l'élément de fixation accessible en façade. Technologie de l'unité de déclenchement- thermomagnétique. Peut être combiné avec les disjoncteurs différentiels de la série Acti 9 iID, ainsi qu'avec le bloc différentiel Vigi iC60. Modules auxiliaires supplémentaires juxtaposables (en option)- affichage de la position de commutation, déclenchement de défaut, déclencheur de courant de travail, déclencheur de sous-tension, déclencheur de surtension. Le disjoncteur iC60N est conforme aux normes suivantes : CEI/EN 60898-1 et CEI/EN 60947-2.
