HIGHSIDER smart CBW1 Résistance Pour Véhicules Avec Can-Bus (1pc)

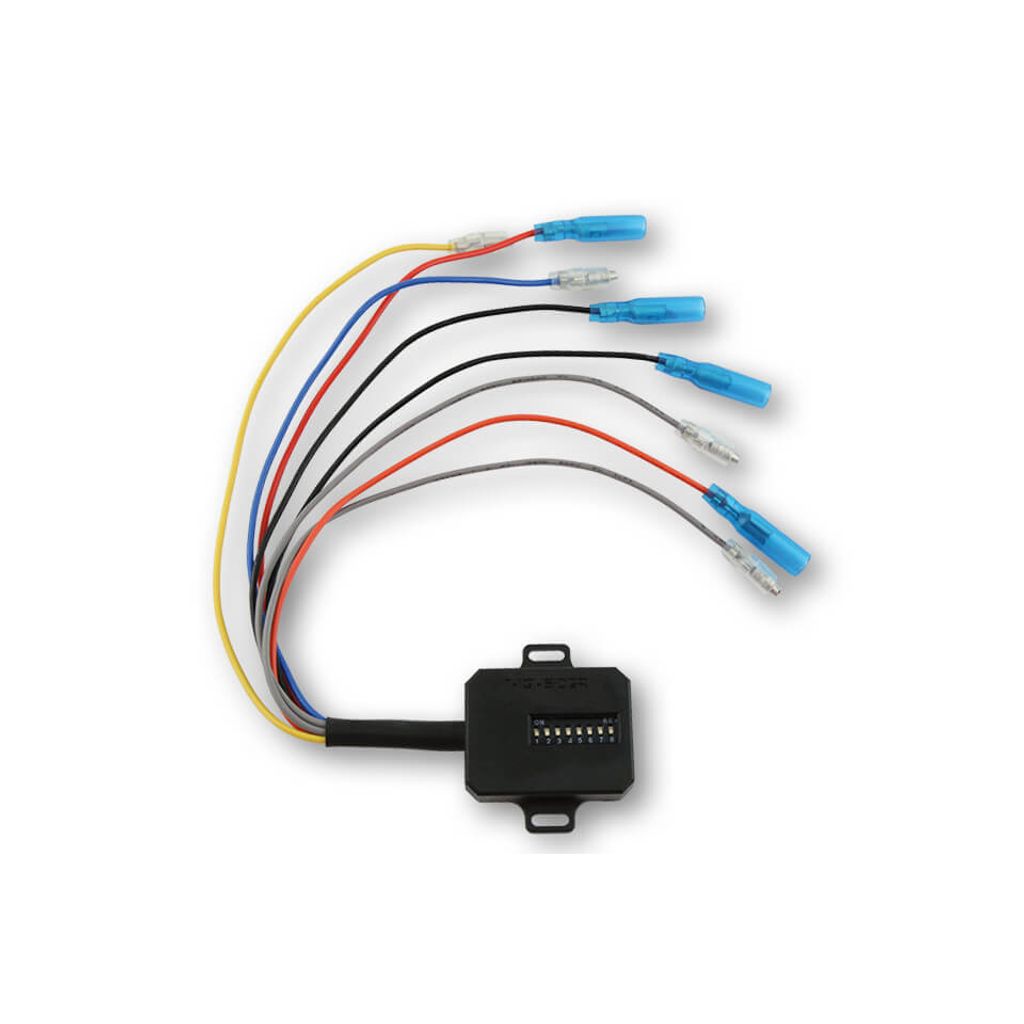

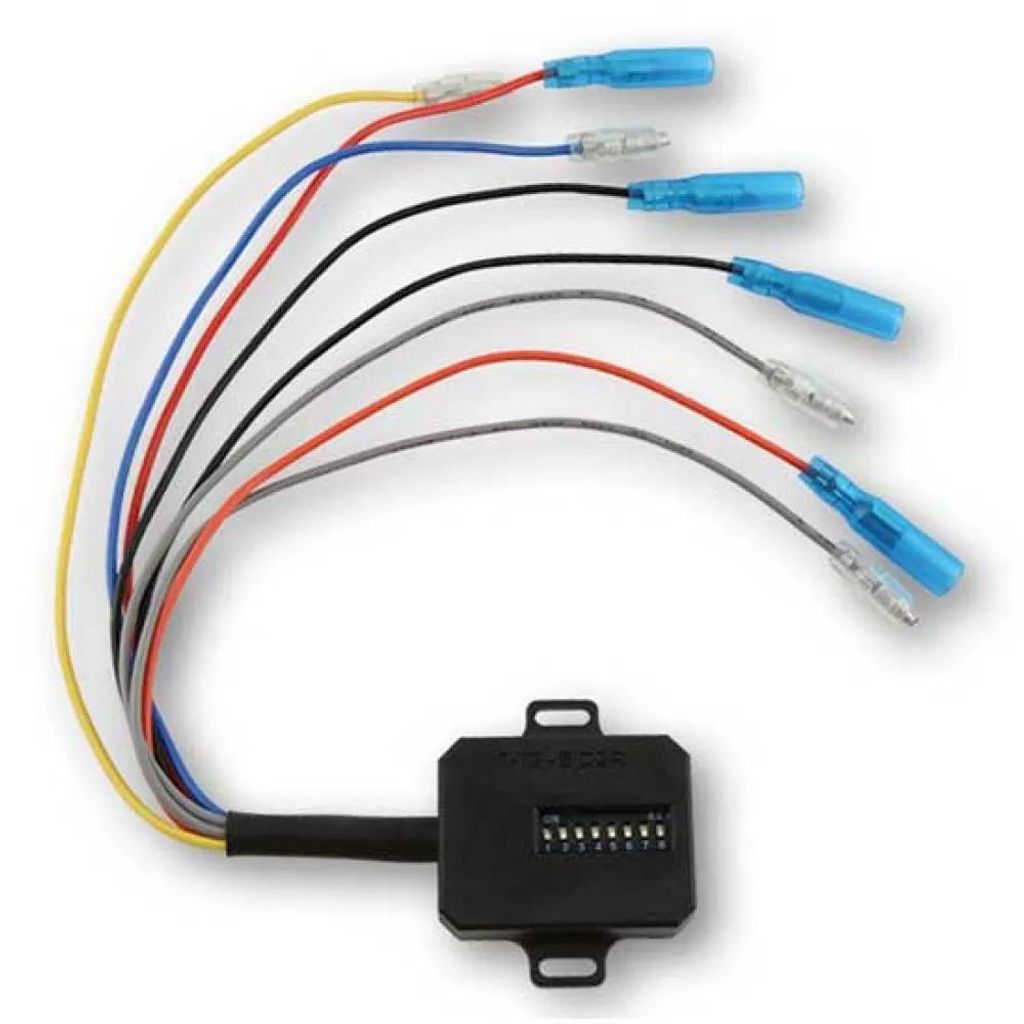

Résistance CAN-BUSHIGHSIDER smart CBW1 avec commutateur DIP.

Notre nouvelle résistance CAN-BUS intelligente HIGHSIDER CBW1 convient à la plupart des véhicules équipés d'un système CAN-BUS.

La résistance CBW1 fournit la charge électrique nécessaire à votre véhicule. Lorsqu'elle est correctement réglée à l'aide du commutateur DIP, elle empêche l'apparition de messages d'erreur dans le cockpit en cas d'utilisation de clignotants supplémentaires.

Cela signifie que
en cas de défaillance des clignotants accessoires due à un défaut électronique, un message d'erreur s'affiche immédiatement dans le cockpit.

Il est possible de jusqu'à 2 canaux, par exemple les clignotants arrière gauche et arrière droit.
Si deux paires de clignotants (VL, VR, HL, HR) doivent être remplacées, deux CBW1 sont nécessaires.

Quelles sont les conditions requises pour utiliser le CBW1 sur le véhicule :
Soit :
Les clignotants à LED ont été installés dans leur état d'origine sur le véhicule.
Ou :
Le véhicule est équipé d'un système CAN-BUS.

Si aucune de ces conditions n'est remplie, le CBW1 ne peut pas être installé (!). Nous recommandons alors les résistances suivantes pour le véhicule :
Pour clignotants de 21 watts
6,8 ohms, référence 207-025
ou
10 ohms, référence 207-028

Pour clignotants de 10 watts
27 ohms Référence 207-020

Les valeurs de résistance suivantes peuvent être réglées :
150 ohms
170 ohms
200 ohms
240 ohms
300 ohms
400 ohms
600 ohms
1200 ohms

Dimensions :
Hauteur = 11 mm
Largeur = 31 mm (sans languettes)
Largeur = 46 mm (avec languettes)
Longueur = 40 mm
Longueur du câble = 200 mm avec broches

Connexions :
Jaune = entrée canal 1 (+)
Orange = sortie canal 1 (+)
Bleu = entrée canal 2 (+)
Rouge = sortie canal 2 (+)
Gris = entrée masse (-)
Noir = sortie masse (-)

Contenu de la : 1 pièce

Remarques :
Il est possible de jusqu'à 2 canaux.
Le mode d'emploi explique en détail comment effectuer le raccordement !
