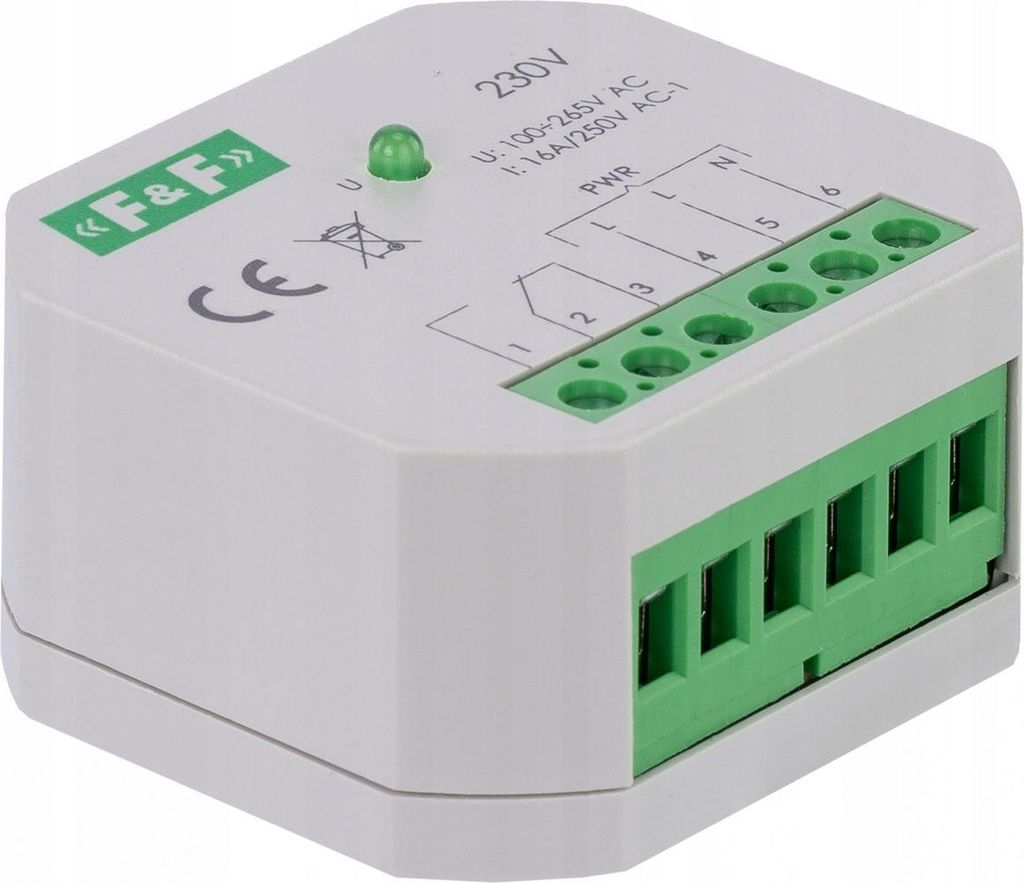

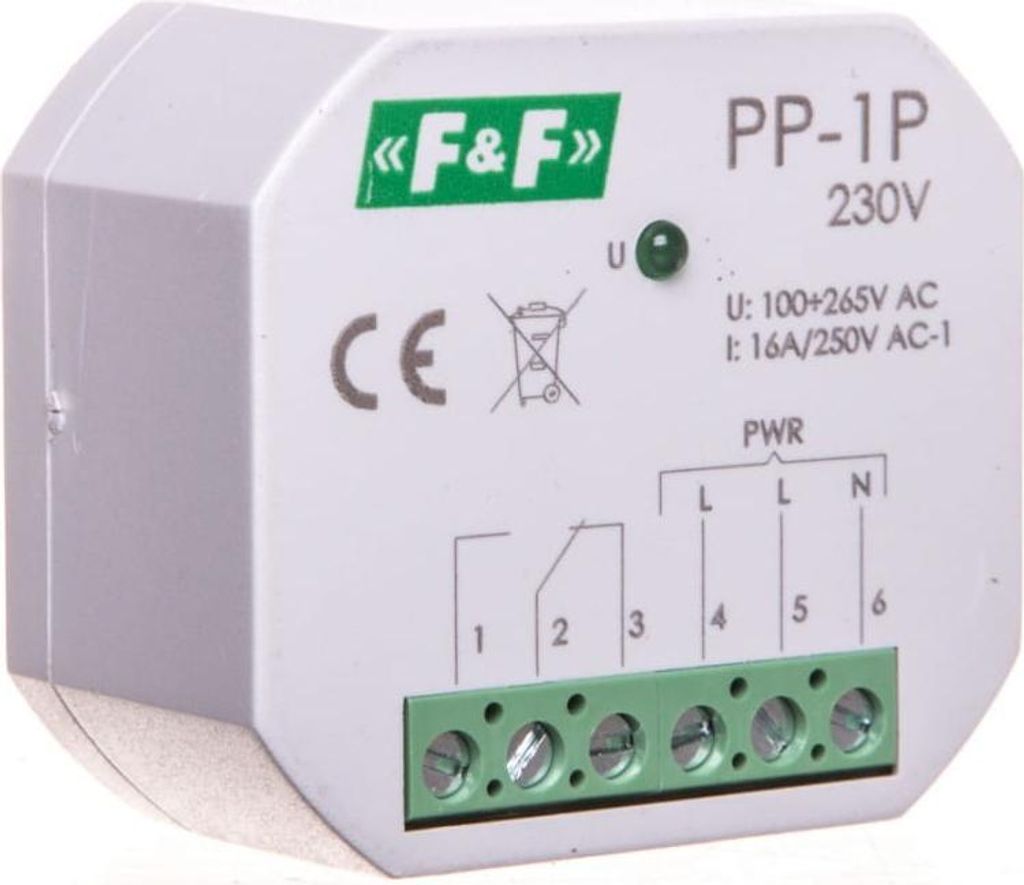

Relais électromagnétique PP-1P-230V - 16A - Compact - Montage facile - Signal LED

F&F | Relais électromagnétique PP-1P-230V - 16A - Compact - Montage facile - Signal LED

---

• Relais électromagnétique compact et efficace pour un montage facile.

---

Conception et utilisation

• Le relais électromagnétique F&F PP-1P-230V est conçu pour ?tre installé directement dans une boîte encastrée de 60 mm. Avec une configuration de 1 contact de commutation (NO/NC),dispositif est parfait pour des applications nécessitant une fiabilité et une performance optimales. Sa conception compacte permet un gain de place tout en garantissant une installation sans encombre. Il est idéal pour les projets domestiques et professionnels o? l'espace est un facteur limitant.

---

Caractéristiques techniques

• Ce relais se distingue par ses caractéristiques techniques impressionnantes qui assurent sa robustesse et sa praticité :

• Tension d'alimentation : 100 ? 265 V AC

• Courant de charge maximal : 16 A

• Configuration des contacts : 1 × NO/NC

• Durée de vie mécanique : minimum 5 x 10^6 cycles

• Dimension : ?54 (48x43 mm), hauteur : 25 mm

• Température de fonctionnement : -25 ? 50 °C

• Protection : IP20

• Type de connexion : bornes ? vis 2,5 mm?

• Consommation : 0,6 W

• Couple de serrage : 0,4 Nm

• Ces spécifications en font un choix incontournable pour les installations électriques variées, offrant sécurité et durabilité.

---

Installation simplifiée

• Profitez d'une installation rapide et sans tracas grâce ? une procédure claire et concise. Pour installer le relais :

1. Déconnectez l'alimentation. 2. Fixez le relais dans la boîte encastrée. 3. Connectez l'alimentation : N au terminal 6 ; L au terminal 4 ou 5. 4. Branchez le circuit contrôlé via les contacts 2-1 (contact normalement ouvert).

• me source d'alimentation, un pont entre les points d'alimentation 4/5 et l'entrée du contact 2 peut ?tre réalisé.

---

Avantages du produit :

• Compact et léger : Conception qui permet une installation facile dans des espaces restreints.

• Signal LED intégré : Un indicateur visuel qui signale l'état de fonctionnement du relais.

• Durabilité exceptionnelle : Capable de résister ? des cycles de commutation élevés, garantissant une longue durée de vie.

• Large plage de tension : Compatible avec une tension d'alimentation de 100 ? 265 V AC, offrant polyvalence pour divers projets.

• Facilité d'installation : Procédure d'installation simple et rapide avec des bornes ? vis qui assurent une connexion sécurisée.

---

Les principaux avantages de l'utilisation du relais F&F PP-1P-230V

• sa valeur. Que vous soyez un professionnel ? la recherche de fiabilité ou un amateur de bricolage souhaitant simplifier vos installations,relais répond ? toutes vos attentes. Sa conception robuste, ses caractéristiques techniques avancées et sa facilité d'installation en font un produit incontournable pour tous vos projets électriques.

Relais électromagnétique 230V AC 16A éclairage LED PP-1P-230V F&F

Caractéristiques techniques :

• Alimentation électrique
  PP-11 24 V 7÷10VAC / 9:40VDC
  PP-1P 230V 100265VAC
  PP-1Zi 24V 7÷30VAC / 940 V DC
  PP-1Zi 230V 100-:-265VAC
  PP-2Z 24V 7÷30VAC / 9÷40 V DC
  PP-2Z 230V 100÷265 V AC
  PP-2Zi 24 V 730VAC / 9+40 V DC
  PP-2Zi 230V 100÷265VAC
• Contacts/courant de charge maximum (AC-1)
  PP-1P 24V lxNO/NC / <16A 250VAC
  PP-1P 230V lxNO/NC / <16A 250VAC
  PP-1Zi 24V 1.NO / <16A (160A/20 ms) 250VAC
  PP-1Zi 230V 1xN0 / <16A (160A/20 ms) 250VAC
  PP-2Z 24V 2xN0 / <16A 250VAC
  PP-2Z 230V 2xN0 / <16A 250VAC
  PP-2Zi 24V 2xN0 / <16A (160 A/20 ms) 250VAC
  PP-2Zi 230V 2xN0 / <16A (160 A/20 ms) 250VAC
• durée de vie mécanique min. 5x10 cycles
• Consommation électrique <0,6W
• Température de fonctionnement -25-:-50°C
• Raccordement bornes à vis 2,5 mm2
• Couple de serrage 0,4 Nm
• Dimensions 054 (48x43 mm), h= 25 mm
• Montage dans une boîte d'encastrement 060
• Type de protection IP20

PP-1P-230V F&F
