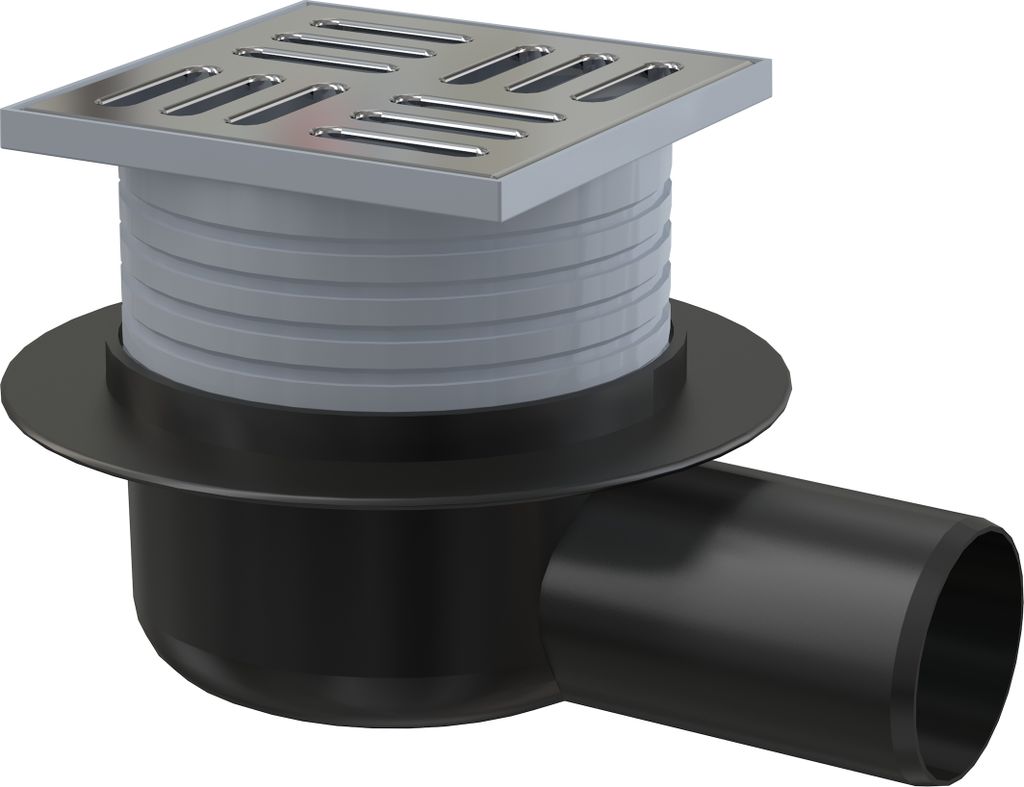

AlcaDrain Bodenablauf 105×105/50 mm mit einem waagrechten Abgang, Edelstahl Rost, Geruchsverschluss mit Sperrwasser

• für Innenräume, wo eine häufige Verwendung vorausgesetzt wird, die mit einem regelmäßigen Ablauf des Wassers verbunden ist (Badezimmer)
• Zur Entwässerung der Fußbodenebene
• Für barrierefreien Zugang

Eigenschaften

• Niedrige Bauhöhe
• Gitter aus Edelstahl 102×102×5 mm
• Höhenverstellbarer Stutzen 11-47 mm
• Seitlicher Anschluss an einen Ablauf Ø50 mm
• der Isolationskragen für die Anbindung an die Wasserdämmung des Baus
• Siphon ermöglicht die perfekte Reinhaltung, bis zum Abflussrohr
• Der Wassergeruchsverschluss verhindert ein Durchdringen von Gerüchen aus der Kanalisation
• Material: Polypropylen, gegen mechanische, chemische und thermische Beschädigung beständig
• Material: rostfreier Stahl AISI 304, DIN 1.4301

Technische Daten

Durchfluss mit Einlaufgitter	32 l/min
der Geruchsverschluss	25 mm
Gesamte Bauhöhe	77 – 113 mm
Abfallrohrleitung Ø	50 mm
die Belastungsklasse K3	300 kg

Lieferumfang

• Bodenablaufkörper waagrecht Ø50 mm
• Bodenablauf Aufsatz 105x105 mm
• Gitter - Edelstahl
• Geruchsverschluss mit Sperrwasser
• Dichtungssatz



Côté entrée au sol

• pour les espaces intérieurs
• pour les zones où l'on s'attend à une utilisation fréquente, avec une évacuation régulière dans le drain (salles de bains)
• pour l'évacuation au niveau du sol
• pour l'accès des fauteuils roulants
• grille en acier inoxydable
• arrêt des odeurs d'eau

Caractéristiques

• grille en acier inoxydable 102 x 102 x 5 mm
• gorge réglable en hauteur 11-47 mm
• collier d'isolation pour le raccordement à l'étanchéité du bâtiment
• raccordement latéral au tuyau d'évacuation de 50 mm de diamètre
• siphon nettoyable mécaniquement jusqu'au tuyau d'évacuation
• le bouchon anti-odeur d'eau empêche les odeurs provenant du système d'égouts
• matériau : polypropylène résistant aux dommages mécaniques, chimiques et thermiques
• matériau : acier inoxydable AISI 304, DIN 1.4301
• Débit avec grille d'entrée 32 l/min.
• capuchon anti-odeur de 25 mm
• hauteur totale de la construction 77 -113 mm
• diamètre du tuyau d'évacuation 50 mm
• charge 300 kg

Contenu de l'emballage

• corps d'écoulement latéral de 50 mm de diamètre
• gorge d'évacuation 105 x 105 mm
• grille en acier inoxydable
• bouchon anti-odeur d'eau
• jeu de joints

A utiliser dans les zones intérieures où l'on s'attend à une utilisation fréquente associée à une évacuation régulière de l'eau dans les canalisations (salles de bains), pour l'évacuation au niveau du sol, pour l'accès des fauteuils roulants. APV26
