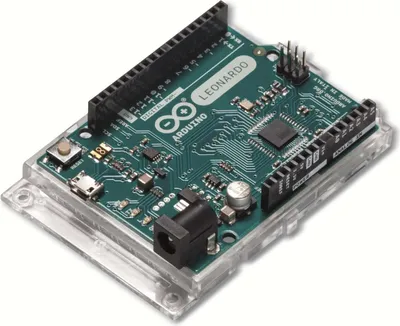

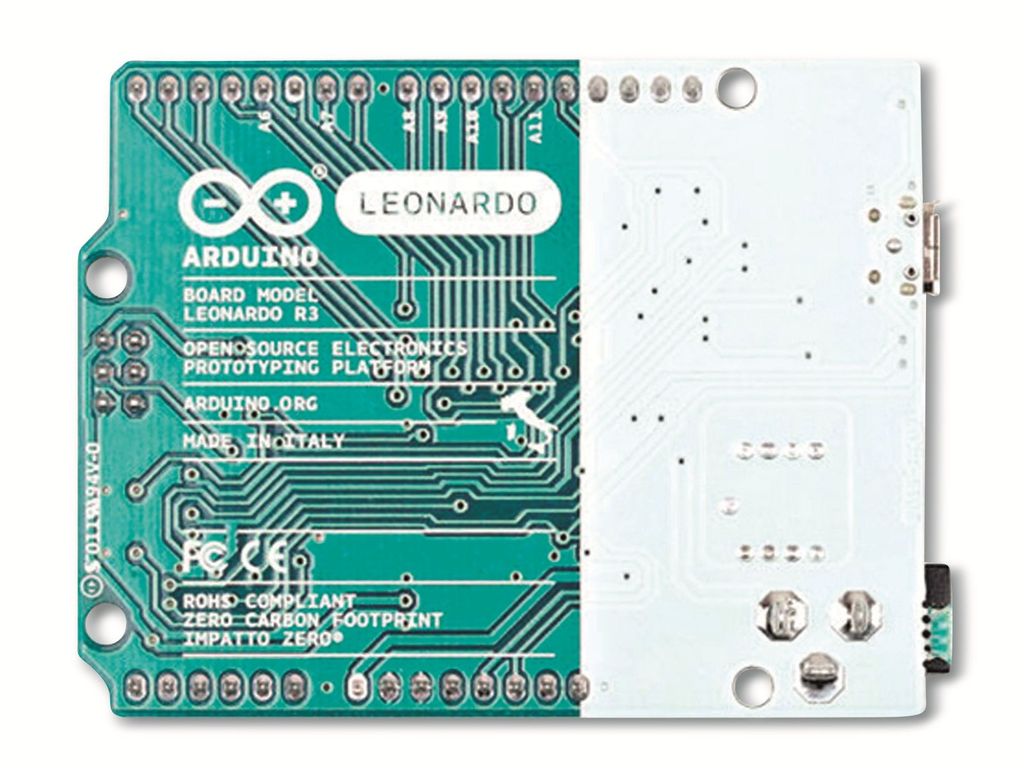

Arduino Leonardo With Headers A000057 Board (A000057)

Carte de microcontrôleur Arduino Leonardo
L'Arduino Leonardo est une carte microcontrôleur basée sur l'ATmega32u4. Elle dispose de 20 broches d'entrée/sortie numériques (dont 7 peuvent être utilisées comme sorties PWM et 12 comme entrées analogiques), d'un oscillateur à cristal de 16 MHz, d'une connexion micro-USB, d'une prise d'alimentation, d'un en-tête ICSP et d'un bouton de réinitialisation. Tout le nécessaire pour soutenir le microcontrôleur est inclus ; il suffit de le connecter à un ordinateur avec un câble USB ou de l'alimenter avec un adaptateur AC/DC ou une batterie pour démarrer.

Aperçu des caractéristiques

• 20 broches d'entrée/sortie numériques, 7 comme sorties PWM, 12 comme entrées analogiques
• oscillateur à cristal de 16 MHz
• Connexion micro-USB et prise d'alimentation
• En-tête ICSP et bouton de réinitialisation
• Communication USB intégrée dans l'ATmega32u4
• Apparaît comme souris et clavier en plus d'un port série/COM virtuel (CDC) sur l'ordinateur connecté

Caractéristiques techniques

• Microcontrôleur : ATmega32u4
• Tension de fonctionnement : 5V
• Tension d'entrée recommandée : 7-12V
• Tension d'entrée limite : 6-20V
• Pins d'E/S numériques : 20
• Canaux PWM : 7
• Canaux d'entrée analogiques : 12
• Courant DC par broche I/O : 40 mA
• Courant DC par broche 3.3V : 50 mA
• Mémoire flash : 32 KB (ATmega32u4), dont 4 KB utilisés pour le bootloader
• SRAM : 2,5 KB (ATmega32u4)
• EEPROM : 1 KB (ATmega32u4)
• Fréquence d'horloge : 16 MHz
• Longueur : 68,6 mm
• Largeur : 53,3 mm
• Poids : 20 g

• 1x carte microcontrôleur Arduino Leonardo

Gauche

• Vers le blog BerryBase

- N'utilisez la carte que dans un environnement bien ventilé afin d'éviter toute surchauffe. - Évitez tout contact direct avec de l'eau ou d'autres liquides, car cela pourrait provoquer des courts-circuits. - Assurez-vous que l'alimentation électrique est conforme aux spécifications de la carte afin d'éviter tout dommage. - Tenez la carte à l'écart des décharges d'électricité statique, par exemple en utilisant un support antistatique. - Ne manipulez pas les composants pendant le fonctionnement afin d'éviter les blessures ou les dommages électriques. - Utilisez uniquement des accessoires officiels et compatibles pour garantir un fonctionnement sûr. - Les cartes ou composants ne doivent pas être jetés avec les ordures ménagères. - Recyclez le produit conformément à la législation locale sur les déchets électriques et électroniques. - Retirez toutes les piles ou les modules de mémoire connectés avant de les mettre au rebut. - Conservez le produit hors de portée des enfants afin d'éviter toute blessure ou tout dommage.

Arduino Leonardo With Headers A000057 Board (A000057)

Choix de dispositifs électroniques matériels et de logiciels libres (open source) avec un microcontrôleur reprogrammable, idéal pour le développement de projets électroniques tant au niveau professionnel que pour les utilisateurs éducatifs ou domestiques. Il permet de connecter différents composants d'entrée et de sortie (E / A), une interface qui permet d'automatiser des systèmes et la robotique ainsi que de contrôler et d'alimenter différents appareils. Il peut être programmé sous Windows, MacOSx et GNU / Linux.

Spécifications

• Carte de développement avec entrée MicroUSB pour la programmation.
• Assemblé avec un microcontrôleur ATmega324u4. horloge à 16Mhz.
• Mémoire flash : 32 Ko (ATmega32u4), dont 4 Ko sont utilisés par le bootloader. SRAM 2,5 KB, EEPROM 1 KB.
• Il dispose de 20 connecteurs E / A (Digital Input / Output) et de 12 connecteurs d'entrée analogiques.
• Il dispose d'un connecteur d'alimentation de 3,5 mm pour la connexion d'une source d'alimentation externe.
• Il contient un polyfuseur réinitialisable qui protège les ports USB auxquels il est connecté.
• Tension d'entrée : 7V à 12V. Tension de fonctionnement : 5V.
• Terminaux pour la connexion ICSP (In Chip Serial Programmer) et un bouton de réinitialisation.
• Compatible avec notre bloc d'alimentation # VF001.
• Dimensions : 58 x 10 x 81 mm (largeur x hauteur x profondeur).

Processeur | Modèle de microcontrôleur : ATMega32u4 | Fréquence du microcontrôleur : 16 MHz | Mémoire | Mémoire Flash : 0.032 MB | SRAM (Mémoire statique à accès aléatoire) : 2.5 KB | EEPROM (Mémoire électriquement réinscriptible. mémoire de lecture programmable) : 1 KB | Connexions et interfaces | Nombre de ports USB : 1 | Nombre de contacts E/S numériques : 20 | Nombre de contacts E/S analogiques : 12 | PWM broches E/S numériques : 7 | Caractéristiques | Facteur de forme : Arduino | Energie | Tension d'entrée DC : 7-12 V | Tension de travail : 5 V | Tension d'entrée (max.) : 6 - 20 V | Courant continu par broche E-/A : 40 mA | Poids et dimensions | Dimensions du panneau : 53.3 x 68.6 mm | Poids : 20 g |

ARDUINO® LEONARDO (+ HEADER)

Carte Arduino Leonardo Avec En-têtes A000057 (A000057)
