Serrure A Clé - Boxer / Jumper / Ducato De 2006 à 2021 - Héos

L'antivol pour les portes de la cabine est intégré dans l'accoudoir.

L'antivol est adapté aux portes des véhicules Fiat Ducato 250, Peugeot Boxer, Citroën Jumper à partir de l'année 2006

MODE D'EMPLOI

- Il suffit d'enfoncer puis de tourner le bouton pour déverrouiller ou verrouiller le système de fermeture.

- Le bouton se bloque automatiquement dès que le pêne est complètement sorti ou rentré.

INSTRUCTIONS DE MONTAGE A

fiat Ducato 250, Peugeot Boxer, Citroën Jumper / 2006-2014

- Retirer le cache de l'accoudoir.

- Dévisser la vis avec un Torx TX30.

- Retirer la plaque de base de la serrure. La meilleure façon d'éviter que les ressorts et les pièces détachées ne sortent est de sortir complètement le verrou et de presser la pièce avec le cylindre et la plaque de base ensemble pendant le dévissage.

- Placer la plaque de base dans l'accoudoir et la visser avec les vis fournies (M6x30) et une clé Allen de 5 mm.

- Monter la serrure sur la plaque de base, en veillant àque la tige glisse dans le trou de la plaque de base et la visser.

- Positionner maintenant la serrure, percer un avant-trou avec un foret de 2 mm et fixer la serrure avec la deuxième vis fournie.

- Au niveau du verrou, enfoncer le joint en caoutchouc entre le montant B et le cache en plastique du montant B (mur).

INSTRUCTIONS DE MONTAGE B

fiat Ducato 290 / 250 , Peugeot Boxer, Citroën Jumper / 2014 - ..

Pièce supplémentaire pour le montage de la serrure sur le nouveau FIAT DUCATO 290 / 250

a la hauteur du verrou, pressez le joint en caoutchouc sur le montant B entre le profilé de protection des bords et le couvercle en plastique. Installez maintenant la pièce supplémentaire et vissez-la au couvercle en plastique du montant B. Si le verrou ne peut pas sortir complètement lors de la fermeture (c'est-à-dire qu'il n'est pas bloqué), vous devez également scier le contour intérieur de la pièce supplémentaire dans le cache en plastique.

pour un plus bel usinage de la pièce supplémentaire, il est possible de découper le joint en caoutchouc en haut et en bas du cadre extérieur de la pièce supplémentaire jusqu'au profil de protection des bords.

la pièce supplémentaire peut également être utilisée pour le Fiat Ducato 250, à partir de l'année de construction 2014 (manipulation comme pour 290), mais peut bien sûr aussi être utilisée pour le Fiat Ducato 250(2006-2013).

en découpant le contour intérieur, la zone intérieure où s'accroche le verrou devient beaucoup plus profonde,qui augmente encore la stabilité de l'ensemble du système de serrure à pêne dormant.

Serrure A Clé - Boxer / Jumper / Ducato De 2006 à 2021 - Héos Héos 4260361070067 979729

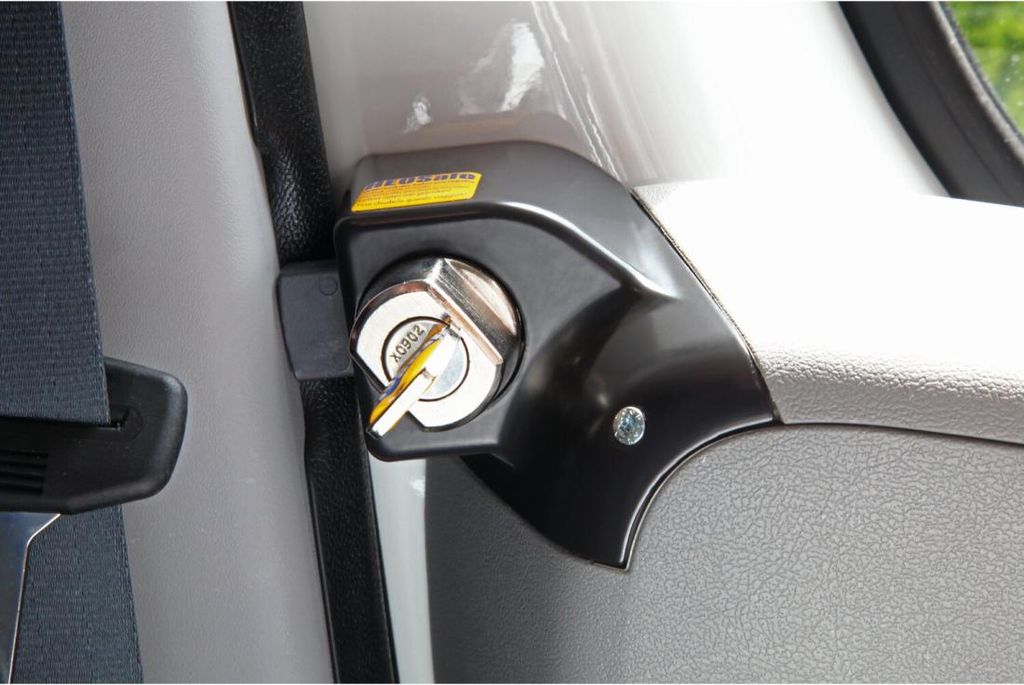

Sécurité supplémentaire pour les portes du conducteur et du passager. Pour que les cambrioleurs n'aient plus aucune chance. Se visse au-dessus de la poignée de porte devant le montant B. Convient pour Fiat Ducato, Peugot Boxer, Citroën Jumper à partir de l'année de construction 2007.
