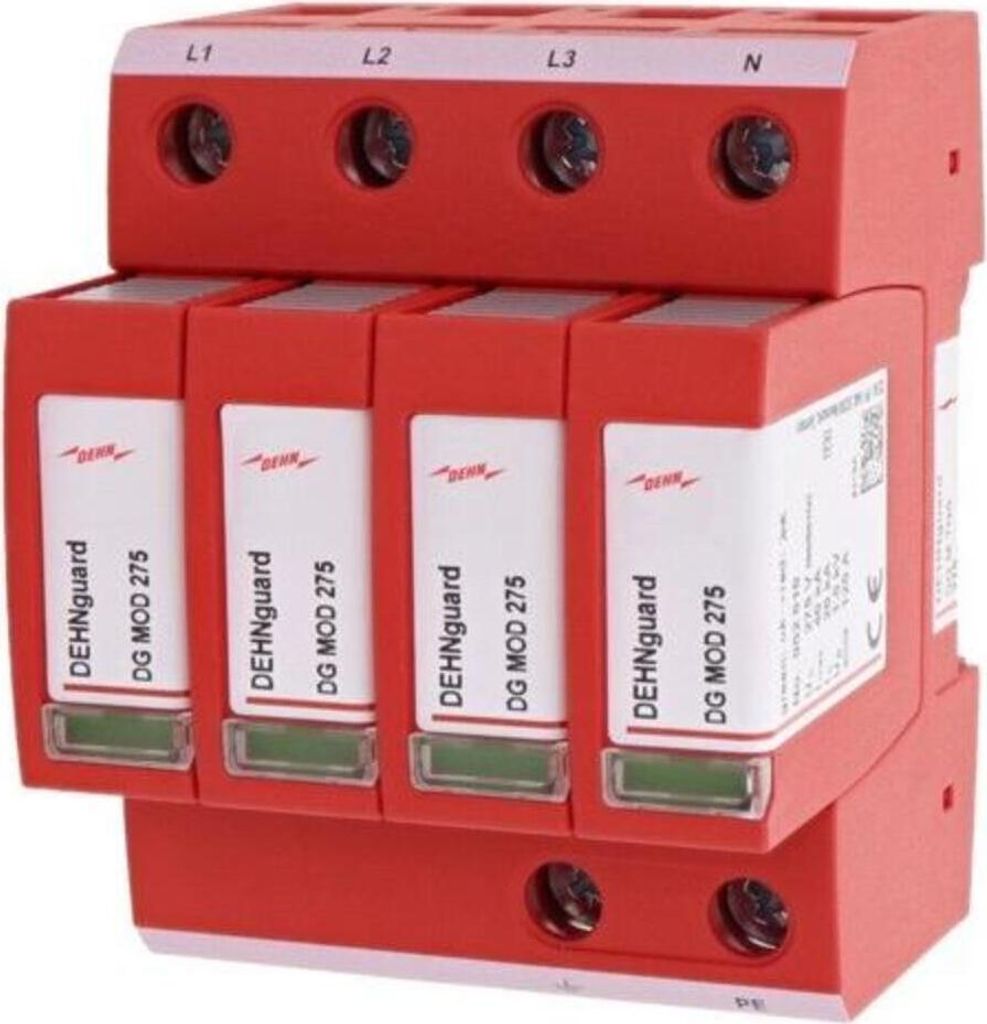

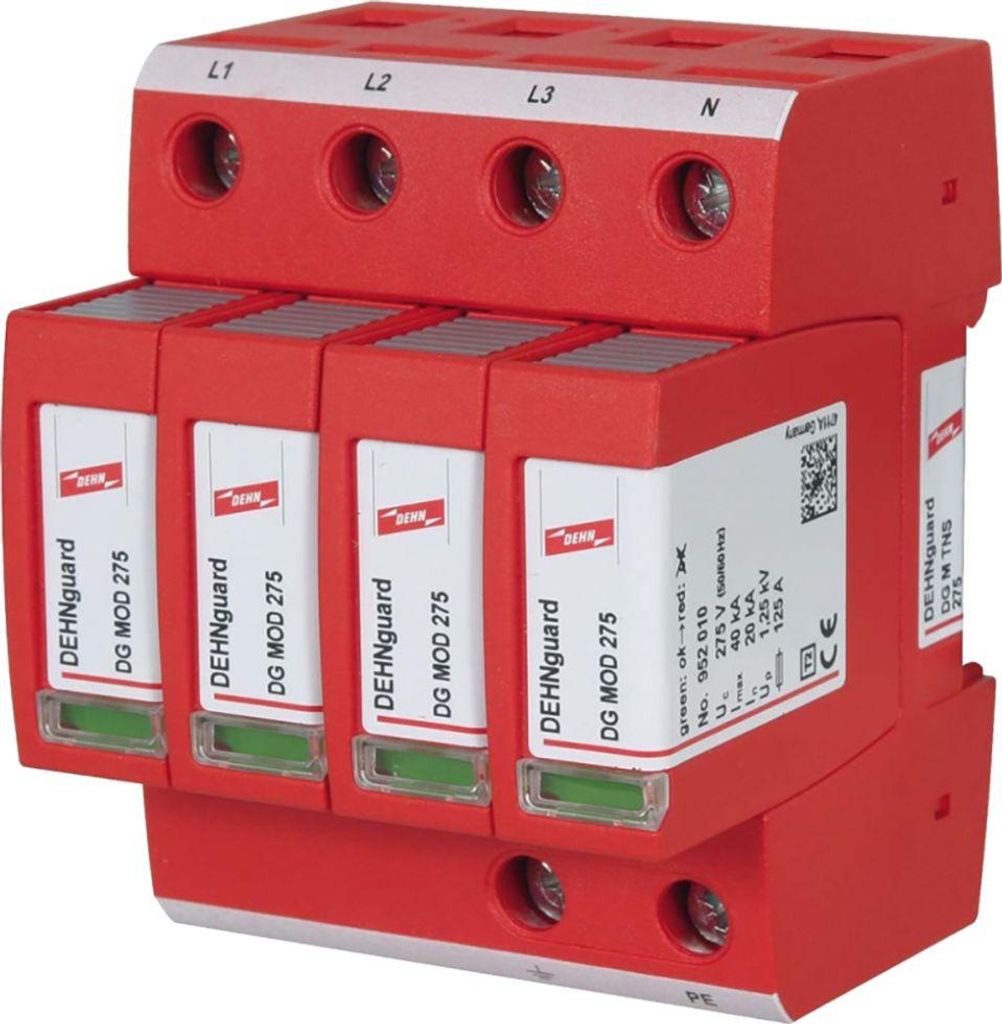

Mode d'emploi AC DEHNguard M TNS 275, 4P Type II

DEHN Parafoudre DEHNguard DG M TNS 275

Fabricant:DEHN
Désignation:Parafoudre DEHNguard 230/400V,IP20,Typ2
Type:DG M TNS 275
Forme de réseau DC:non
Forme de réseau IT:non
Forme de réseau TN:non
Forme de réseau TN-C:non
Forme de réseau TN-C-S:non
Forme de réseau TN-S:oui
Forme de réseau TT:non
Forme de réseau autre:non
Nombre de conducteurs (sans terre):4
Courant de décharge nominal (8/20):20 kA
Courant de déchargemax. Courant de choc de décharge (8/20):40 kA
Tension nominale AC:230 V
Tension permanente maximale AC:275 V
Niveau de protection:1,5 kV
Niveau de protection N-PE:1,5 kV
Niveau de protectionmax. Dispositif de protection contre les surintensités Câblage en dérivation (fusible):125 A
Max. Dispositif de protection contre les surintensités Câblage en V (fusible):100 A
Résistance aux courts-circuits (Isccr):50 kA
Protection intégrée contre les courts-circuits:non
Fusible amont intégré:non
Sans courant de fuite:non
Type de montage:rail DIN TH35
Taille:4 TE
Courantde fuitemax. Section de conducteur rigide (monofilaire/multifilaire):35 mm²
Sectionde conducteurmax. Section de conducteur flexible (fils fins):25 mm²
Avec contact de signalisation à distance:non
Signalisation sur l'appareil:optique
Classe d'essai type 2:oui
Type de protection (IP):IP20

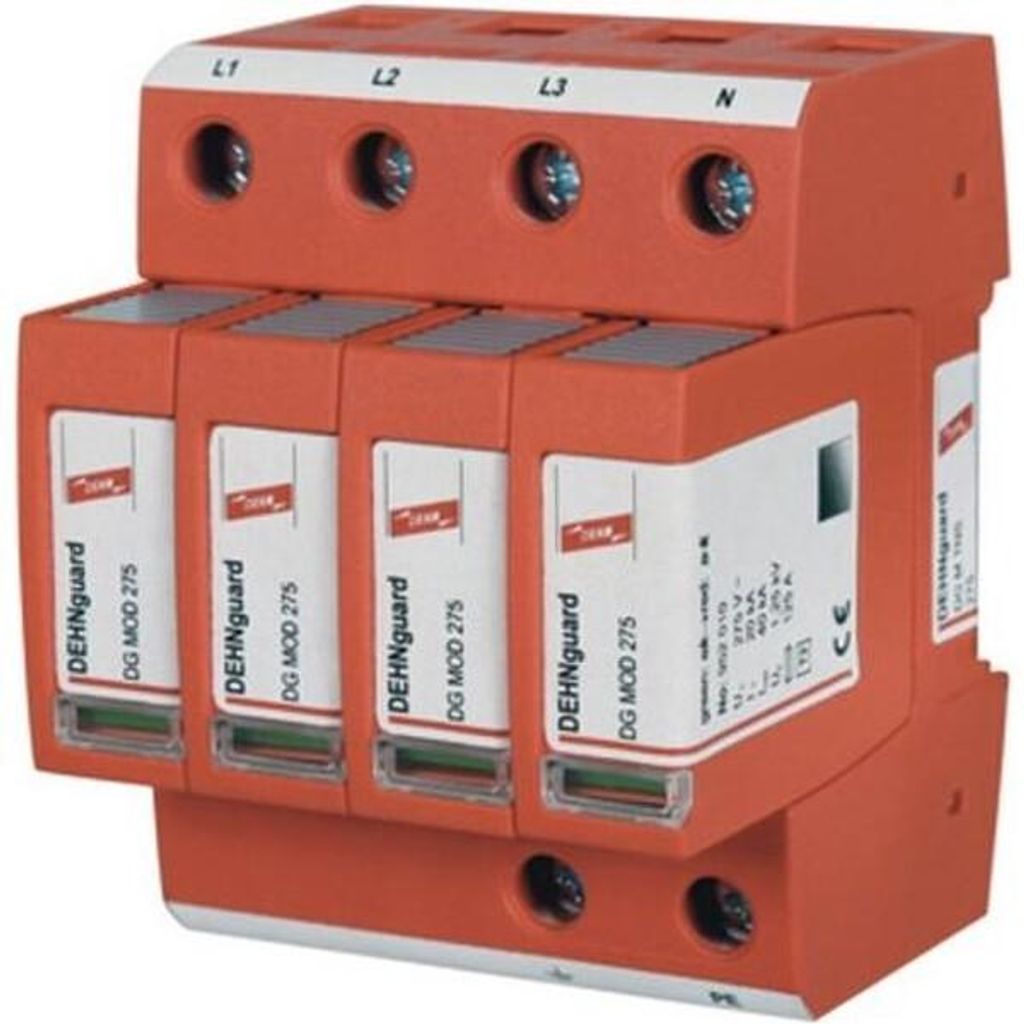

DEHN Parafoudre DEHNguard DG M TNS 275 : plus de détails

Parafoudre multipolaire DEHNguard M, type 2 selon EN 61643-11, composé d'une partie de base et de modules de protection enfichés. Haute sécurité des appareils grâce à la surveillance des parafoudres avec Thermo-Dynamik-Control. Pour la protection des installations de consommation basse tension contre les surtensions. Pour l'utilisation dans le concept de zones de protection contre la foudre sur les interfaces 0B 1 et supérieures.

avec : DEHN parafoudre DEHNguard 230/400V,IP20,Typ2 DG M TNS 275, Unité d'emballage : 1 pc, EAN : 4013364108455

• Borne 230 - 400 V
• 20000 A
• Thermoplastique rouge

DEHN Parasurtenseur C 20kA 952400 Appareil complet, prêt à être raccordé, composé de la base et d'éléments de protection interchangeables. Haute résistance aux chocs grâce à l'utilisation de varistances en oxyde de zinc / d'éclateurs. Grande fiabilité grâce à l'unité deThermo Dynamic Control. Caractéristiques techniques : - Type : DG M TNS 275 - Tension nominale AC Un : 230/400 V - Tension de service AC maximale continue Uc : 275 V - Courant de décharge nominal (8/20) In : 20 kA - Courant de décharge maximal (8/20) Imax : 40 kA - Niveau de protection de tension Up : ≤ 1,25 kV - Résistance aux courts-circuits admissible à la protection maximale : 50 kAeff - Surtension (TOV) Ut : 335 V / 5 secondes - Plage de température Tu : -40°C...+80°C - Indicateur de fonctionnement / d'erreur : vert / rouge - Section de conducteur (min.) : 1,5 mm2 fil / toron - Section de conducteur (max.) : 35 mm2 fil rigide / 25 mm2 fil souple / 35 mm2 - Montage : rail DIN 35 mm selon EN 60715 - Type de protection : IP 20 - Largeur de montage : 4 modules, DIN 43880
