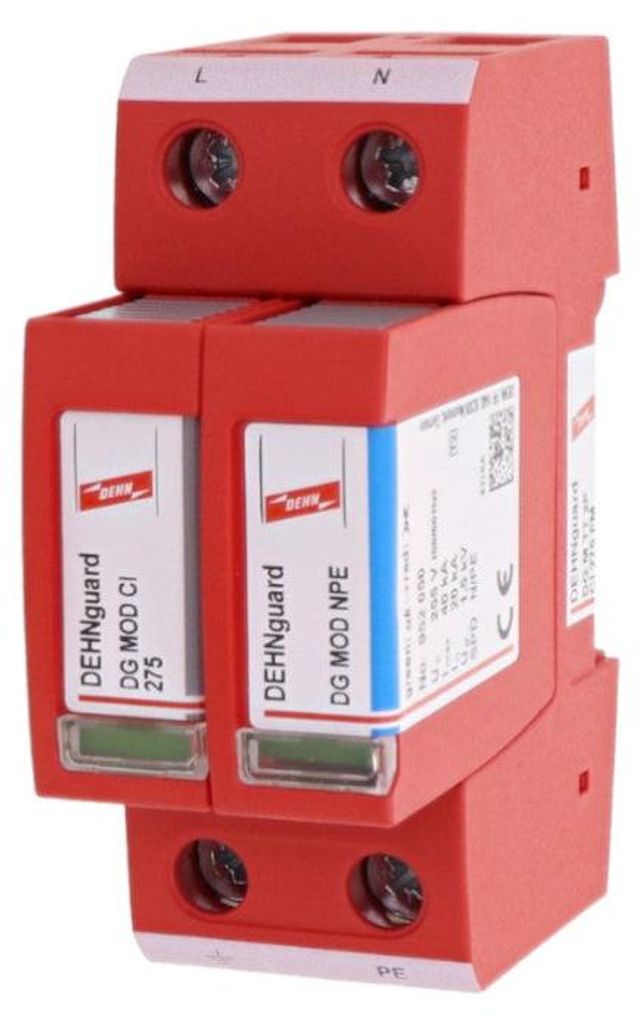

Parafoudre Dehn de type 2 à 2 pôles (DG M TT 2P 275)

DEHN Parafoudre DEHNguard DG M TT 2P 275

Fabricant:DEHN
Désignation:Parafoudre DEHNguard
Type:DG M TT 2P 275
Forme de réseau DC:non
Forme de réseau IT:non
Forme de réseau TN:oui
Forme de réseau TN-C:non
Forme de réseau TN-C-S:non
Forme de réseau TN-S:non
Forme de réseau TT:oui
Forme de réseau autre:non
Nombre de conducteurs (sans terre):2
Courant de décharge nominal (8/20):20 kA
Courant de déchargemax. Courant de choc de décharge (8/20):40 kA
Tension nominale AC:230 V
Tension permanente maximale AC:275 V
Niveau de protection L-N:1,5 kV
Niveau de protection N-PE:1,5 kV
Niveau de protectionmax. Dispositif de protection contre les surintensités Câblage en dérivation (fusible):125 A
Max. Dispositif de protection contre les surintensités Câblage en V (fusible):100 A
Résistance aux courts-circuits (Isccr):50 kA
Protection intégrée contre les courts-circuits:non
Fusible amont intégré:non
Sans courant de fuite:non
Type de montage:rail DIN TH35
Taille:2 TE
Courantde fuitemax. Section de conducteur rigide (monofilaire/multifilaire):35 mm²
Sectionde conducteurmax. Section de conducteur flexible (fils fins):25 mm²
Avec contact de signalisation à distance:non
Signalisation sur l'appareil:optique
Classe d'essai type 2:oui
Type de protection (IP):IP20

DEHN Parafoudre DEHNguard DG M TT 2P 275 : plus de détails

Parafoudre multipolaire DEHNguard M, type 2 selon EN 61643-11, composé d'une partie de base et de modules de protection enfichés. Haute sécurité des appareils grâce à la surveillance des parafoudres avec Thermo-Dynamik-Control. Pour la protection des installations de consommation basse tension contre les surtensions. Pour l'utilisation dans le concept de zones de protection contre la foudre sur les interfaces 0B 1 et supérieures.

DEHN Parafoudre DEHNguard | DG M TT 2P 275 | Protection contre les surtensions

Parafoudre modulaire avec fusibles de puissance intégrés pour les systèmes monophasés 230 V-TT.

APERÇU DES AVANTAGES

• Indication de défaut pour parafoudre et fusible intégré
• Tension permanente la plus élevée : 275 V ac
• Niveau de protection : <= 1,5 kV
• Courant de choc nominal du parafoudre : 12,5 kA
• Pouvoir de coupure assigné de la protection back-up interne : 25 kA
• Coordination énergétique selon la norme DIN EN 62305-4
• Parafoudres de la famille Red/Line

Données techniques :

• Tension nominale AC (UN) : 230 V (50 / 60 Hz)
• Tension permanente AC [L-N] (UC) la plus élevée : 275 V (50 / 60 Hz)
• Tension permanente AC [N-PE] (UC) la plus élevée : 255 V (50 / 60 Hz)
• Courant de décharge nominal (8/20 µs) [L-N] (In) : 12,5 kA
• Courant de décharge nominal (8/20 µs) [N-PE] (In) : 20 kA
• Courant de choc de fuite (8/20 µs) [L-N] (Imax) : 25 kA
• Courant de choc de fuite (8/20 µs) [N-PE] (Imax) : 40 kA
• Niveau de protection [L-N] / [N-PE] (UP) : ? 1,5 / ? 1,5 kV
• Niveau de protection [L-N] / [N-PE] à 5 kA (UP) : ? 1 / ? 1,5 kV
• Capacité d'extinction du courant de suite [N-PE] (Ifi) : 100 Aeff
• Temps de réponse [L-N] (tA) : ? 25 ns
• Temps de réponse [N-PE] (tA) : ? 100 ns
• protection contre les surintensités côté secteur non nécessaire !

1x DEHN parafoudre DEHNguard | DG M TT 2P 275 | Protection contre les surtensions

Parafoudre Dehn de type 2 à 2 pôles (DG M TT 2P 275)
