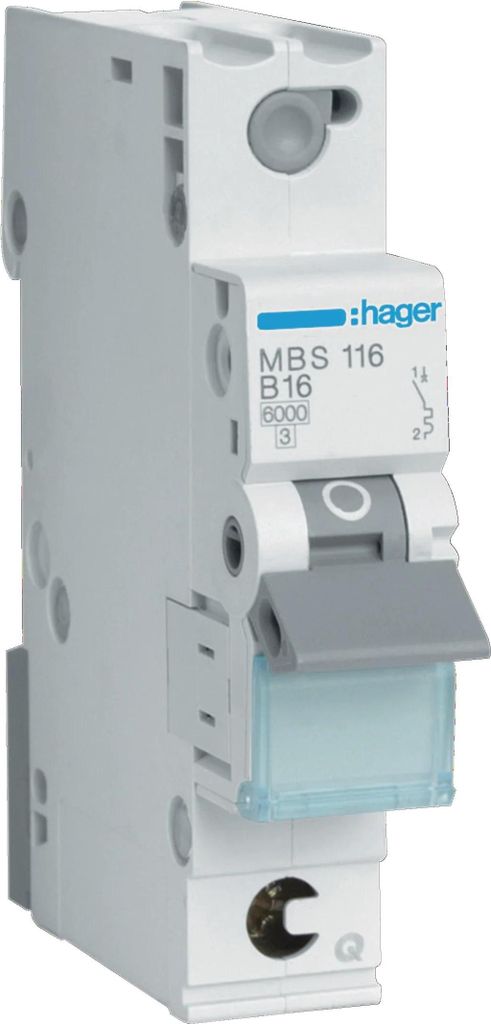

Interrupteur Hager LS unipolaire, 6 kA, caractéristique B, 16 A Hager MBS116, 1 pièce.

Données techniques

tout masquer

Construction

Nombre de pôles protégés : 1

Nombre de pôles : 1 P

Configuration des pôles : 1 P

Courbe de déclenchement : B

Fonctions

Avec pôle N sectionnable : non

Caractéristique électrique

Pouvoir de coupure assigné Icn : 6 kA

Tension assignée d'emploi Ue (AC) : 230 / 400 V

Type de tension d'alimentation : AC

Fréquence : 50/60 Hz

Tension

Tension assignée d'isolement Ui : 500 V

Tension assignée de tenue aux chocs Uimp : 4000 V

Courant

Courant assigné In : 16 A

Courant de service assigné de coupure Ics : 6 kA

Valeur min./max. de l'intensité du courant AC de déclenchement de la protection temporisée : 1,13 / 1,45 In

Valeur min./max. de l'intensité du courant AC de déclenchement de la protection instantanée : 3 / 5 In

Pouvoir de coupure assigné Icn en dessous de 230V AC selon IEC 60898-1 : 6 kA

Courant assigné de coupure ultime Icu pour ETIM (PN-EN 60947-2) : 6 kA

Courant / Température

Courant assigné à la température de -25°C : 22,2 A

Courant assigné à la température de -20°C : 21,69 A

Courant assigné à la température de -15°C : 21,19 A

Courant assigné à la température de -10°C : 20,89 A

Courant assigné à la température de -5°C : 20,17 A

Courant assigné à une température de 0°C : 19,66 A

Courant assigné à une température de 5°C : 19,16 A

Courant assigné à une température de 10°C : 18,65 A

Courant assigné à une température de 15°C : 18,14 A

Courant assigné à une température de 20°C : 17,63 A

Courant assigné à une température de 25°C : 17,13 A

Courant assigné à une température de 30°C : 16 A

Courant assigné à une température de 35°C : 16,11 A

Courant assigné à une température de 40°C : 15,6 A

Courant assigné à une température de 45°C : 15,1 A

Courant assigné à une température de 50°C : 15 A

Courant assigné à une température de 55°C : 14,08 A

Courant assigné à une température de 60°C : 13,57 A

Courant assigné à une température de 65°C : 13,07 A

Courant assigné à une température de 70°C : 12,56 A

Facteur de correction du courant

Facteur de correction du courant assigné pour 2 appareils installés côte à côte : 1

Facteur de correction du courant assigné pour 3 appareils installés côte à côte : 0,95

Facteur de correction du courant assigné pour 4 ou 5 appareils installés côte à côte : 0,9

Facteur de correction du courant assigné pour 6 appareils installés côte à côte : 0,85

Facteur de correction du déclencheur instantané à la fréquence de 100 Hz : 1,1

Facteur de correction du déclencheur instantané à la fréquence de 200 Hz : 1,2

Facteur de correction du déclencheur instantané à la fréquence de 400 Hz : 1,5

Facteur de correction du déclencheur instantané à une fréquence de 60 Hz : 1

Fréquence

Fréquence (plage pour ETIM) : 50 à 60 Hz

Sélectivité

Valeur maximale du courant assigné du fusible aM en aval pour la sélectivité en cas de court-circuit : 2 A

Valeur maximale du courant assigné du fusible gL en aval pour la sélectivité en cas de court-circuit : 6 A

Valeur minimale du courant assigné du fusible aM en amont pour la sélectivité en cas de court-circuit : 20 A

Valeur minimale du courant assigné du fusible gL en amont pour la sélectivité en cas de court-circuit : 20 A

Puissance

Perte de puissance maximale par pôle selon la norme : 3,5 W

Pertes de puissance totales pour le courant assigné : 2,44 W

Pertes de puissance par pôle pour le courant assigné : 2,44 W

Résistance

Résistance électrique (nombre de cycles) : 4000

Résistance mécanique (nombre de cycles) : 20000

Dimensions

Profondeur du produit: 70 mm

Hauteur du produit : 83,4 mm

Largeur du produit : 17,5 mm

Installation / Montage

Adapté au montage encastré: oui

Position de montage du produit 360°: oui

Raccordement

Capacité de la borne de sortie pour conducteur souple (âme souple): 1 / 25 mm²

Capacité de la borne de sortie pour conducteur rigide (âme rigide): 1 / 35 mm²

Capacité de la borne d'entrée pour conducteur rigide (âme rigide): 1 / 35 mm²

Capacité de la borne d'entrée pour conducteur souple (âme souple): 1 / 25 mm²

Capacité de la borne de sortie SSK pour conducteur souple (âme souple) : 1,5 / 4 mm²

Section du raccordement de sortie SSK, pour câble rigide : 1,5 / 4 mm²

Compatibilité barre de phase avec borne d'accès : KDNxxx

Type de raccordement : Quick Connect

Équipement

Quick Connect : oui

Norme

Norme : EN 60898-1

Sécurité

Indice de protection : IP20

Conditions d'utilisation

Température de fonctionnement: -25…70 °C

Degré de pollution selon IEC 60664 / IEC 60947-2: 2

Classe de limitation d'énergie I²t. : 3

tout masquer

Construction

Nombre de pôles protégés : 1

Nombre de pôles : 1 P

Configuration des pôles : 1 P

Courbe de déclenchement : B

Fonctions

Avec pôle N sectionnable : non

Caractéristique électrique

Pouvoir de coupure assigné Icn : 6 kA

Tension assignée d'emploi Ue (AC) : 230 / 400 V

Type de tension d'alimentation : AC

Fréquence : 50/60 Hz

Tension

Tension assignée d'isolement Ui : 500 V

Tension assignée de tenue aux chocs Uimp : 4000 V

Courant

Courant assigné In : 16 A

Courant de service assigné de coupure Ics : 6 kA

Valeur min./max. de l'intensité du courant AC de déclenchement de la protection temporisée : 1,13 / 1,45 In

Valeur min./max. de l'intensité du courant AC de déclenchement de la protection instantanée : 3 / 5 In

Pouvoir de coupure assigné Icn en dessous de 230V AC selon IEC 60898-1 : 6 kA

Courant assigné de coupure ultime Icu pour ETIM (PN-EN 60947-2) : 6 kA

Courant / Température

Courant assigné à la température de -25°C : 22,2 A

Courant assigné à la température de -20°C : 21,69 A

Courant assigné à la température de -15°C : 21,19 A

Courant assigné à la température de -10°C : 20,89 A

Courant assigné à la température de -5°C : 20,17 A

Courant assigné à une température de 0°C : 19,66 A

Courant assigné à une température de 5°C : 19,16 A

Courant assigné à une température de 10°C : 18,65 A

Courant assigné à une température de 15°C : 18,14 A

Courant assigné à une température de 20°C : 17,63 A

Courant assigné à une température de 25°C : 17,13 A

Courant assigné à une température de 30°C : 16 A

Courant assigné à une température de 35°C : 16,11 A

Courant assigné à une température de 40°C : 15,6 A

Courant assigné à une température de 45°C : 15,1 A

Courant assigné à une température de 50°C : 15 A

Courant assigné à une température de 55°C : 14,08 A

Courant assigné à une température de 60°C : 13,57 A

Courant assigné à une température de 65°C : 13,07 A

Courant assigné à une température de 70°C : 12,56 A

Facteur de correction du courant

Facteur de correction du courant assigné pour 2 appareils installés côte à côte : 1

Facteur de correction du courant assigné pour 3 appareils installés côte à côte : 0,95

Facteur de correction du courant assigné pour 4 ou 5 appareils installés côte à côte : 0,9

Facteur de correction du courant assigné pour 6 appareils installés côte à côte : 0,85

Facteur de correction du déclencheur instantané à la fréquence de 100 Hz : 1,1

Facteur de correction du déclencheur instantané à la fréquence de 200 Hz : 1,2

Facteur de correction du déclencheur instantané à la fréquence de 400 Hz : 1,5

Facteur de correction du déclencheur instantané à une fréquence de 60 Hz : 1

Fréquence

Fréquence (plage pour ETIM) : 50 à 60 Hz

Sélectivité

Valeur maximale du courant assigné du fusible aM en aval pour la sélectivité en cas de court-circuit : 2 A

Valeur maximale du courant assigné du fusible gL en aval pour la sélectivité en cas de court-circuit : 6 A

Valeur minimale du courant assigné du fusible aM en amont pour la sélectivité en cas de court-circuit : 20 A

Valeur minimale du courant assigné du fusible gL en amont pour la sélectivité en cas de court-circuit : 20 A

Puissance

Perte de puissance maximale par pôle selon la norme : 3,5 W

Pertes de puissance totales pour le courant assigné : 2,44 W

Pertes de puissance par pôle pour le courant assigné : 2,44 W

Résistance

Résistance électrique (nombre de cycles) : 4000

Résistance mécanique (nombre de cycles) : 20000

Dimensions

Profondeur du produit: 70 mm

Hauteur du produit : 83,4 mm

Largeur du produit : 17,5 mm

Installation / Montage

Adapté au montage encastré: oui

Position de montage du produit 360°: oui

Raccordement

Capacité de la borne de sortie pour conducteur souple (âme souple): 1 / 25 mm²

Capacité de la borne de sortie pour conducteur rigide (âme rigide): 1 / 35 mm²

Capacité de la borne d'entrée pour conducteur rigide (âme rigide): 1 / 35 mm²

Capacité de la borne d'entrée pour conducteur souple (âme souple): 1 / 25 mm²

Capacité de la borne de sortie SSK pour conducteur souple (âme souple) : 1,5 / 4 mm²

Section du raccordement de sortie SSK, pour câble rigide : 1,5 / 4 mm²

Compatibilité barre de phase avec borne d'accès : KDNxxx

Type de raccordement : Quick Connect

Équipement

Quick Connect : oui

Norme

Norme : EN 60898-1

Sécurité

Indice de protection : IP20

Conditions d'utilisation

Température de fonctionnement: -25…70 °C

Degré de pollution selon IEC 60664 / IEC 60947-2: 2

Classe de limitation d'énergie I²t. : 3

Caractéristiques techniques – Disjoncteur

Type de tension	AC
Profondeur d'encastrement	70 mm
Courant assigné	16 A
Tension assignée	400 V
Plage de fréquence	50 Hz
Courbe de déclenchement	B
Tension assignée d'isolement Ui	500 V
Classe de limitation d'énergie	3
Catégorie de surtension	3
Degré de pollution (N)	2
Largeur exprimée en nombre de modules	1
Pertes de puissance	2.44 W
Indice de protection (IP)	IP20
Nombre de pôles protégés	1
Section du conducteur rigide raccordable	1 mm2
Section du conducteur multibrin raccordable	1 mm2
Température ambiante en conditions de fonctionnement	-25 °C
Nombre de pôles (total)	1
Pouvoir de coupure assigné Icn selon EN 60898 à 230 V	6 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230 V	6 kA
Tension assignée de tenue aux chocs Uimp	4 kV

Disjoncteur de protection de ligne (disjoncteur LS), 1 pôle, pouvoir de coupure 6 kA, caractéristique B, 16 A, 1 unité d'espace. Montage facile dans les tableaux de distribution.

Détails : • Numéro du fabricant : MBS116 • Numéro de type du fabricant : MBS116

Disjoncteur de protection de ligne 1 pôle 6kA caractéristique B 16A Quick Connect 1 module
n.a.

Le disjoncteur unipolaire est raccordé par des bornes QuickConnect. Et tout cela avec une connexion par serrage ne nécessitant aucun entretien. Le disjoncteur peut être retiré facilement de l'assemblage de rails de phase - il suffit de déverrouiller la fixation rapide sur profilé chapeau. Il est possible d'apposer une étiquette directement sur l'appareil. L'interrupteur LS convient également pour le montage ultérieur de dispositifs de protection.

Disjoncteur de protection de circuit 1 pôle 6kA caractéristique B 16A Quick Connect 1 module. Disjoncteur avec borne QuickConnect selon E DIN EN 60898-1 (VDE 0641 partie 11), au départ jusqu'à 16A et à l'arrivée pour le câblage jusqu'à 63A. Protection contre les contacts accidentels selon IP2x DIN VDE 0106 partie 100 avec signe VDE. LS avec déclencheur thermique temporisé pour la protection contre les surcharges et déclencheur électromagnétique pour la protection contre les courts-circuits. Convient pour le montage ultérieur de dispositifs supplémentaires. Possibilité d'étiquetage directement sur l'appareil et retrait individuel de l'ensemble des rails de phase par déverrouillage de la fixation rapide sur profilé chapeau.
