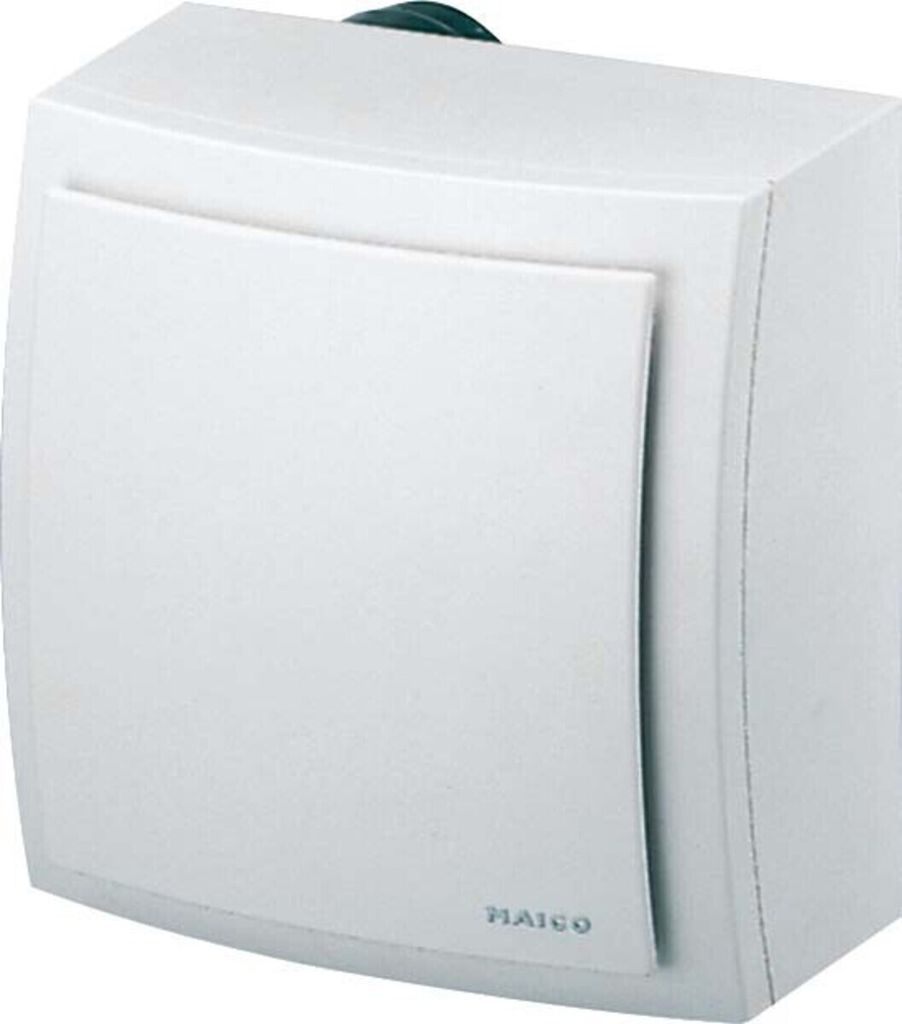

Maico ventilateur apparent ER-AP 60 0084.0150

Maico Ventilateur apparent ER-AP 60

Fabricant:Maico
Désignation:Ventilateur apparent 21W,61cbm/h,IPX5
Type:ER-AP 60
Diamètre nominal:75 mm
Débit volumique:61 m³/h
Couleur:blanc
Température du fluide:-20...40 °C
Type de montage:En applique
Tension nominale:230 V
Fréquence réseau:50 Hz
Composition:Standard
Courant nominal:0,17 A
Vitesse:1250 1/min
Matériau du boîtier:Plastique
Direction:axiale
Type de protection (IP):autre
Emissions sonores:40 dB(A) re 1 pW
Largeur:236 mm
Hauteur:236 mm
Profondeur:217,5 mm

Maico Ventilateur apparent ER-AP 60 : autres détails

Version standard : ER 100 : vitesse réglable. ER 60 : Non réglable en vitesse. Ventilateur apparent avec filtre ISO Coarse 30 % (G2) pour la ventilation des cuisines d'appartement, des salles de bains ou des WC. Raccord de sortie en plastique DN 75/80 avec clapet anti-retour automatique en plastique. Le clapet anti-retour en plastique sert également de clapet anti-fumée froide. Boîtier orientable,qui permet de raccorder la tubulure de sortie d'air en haut à gauche ou en haut à droite sur la conduite principale. Changement de filtre sans problème et sans outil. Montage simple et rapide du ventilateur dans le boîtier grâce à la fixation par encliquetage et au connecteur électrique. Couleur blanc trafic similaire à RAL 9016. Tous les appareils MAICO ER correspondent au type de protection IP X5 et peuvent donc être installés dans la zone 1 selon DIN VDE 0100-701, même en cas de jets d'eau. Pour plus de détails, voir les instructions de planification. Classe de protection II. La courbe caractéristique extrêmement raide montre la capacité de pression élevée des ventilateurs ER. Moteur à condensateur robuste et économe en énergie. Moteur avec protection thermique contre les surcharges. Sans entretien, avec des roulements à billes fermés des deux côtés.V. Débit de fuite d'air < 0,01 m3/h. Différence de niveau de la gaine selon DIN 52210-6, testée par IAB Oberursel. Avec le sigle VDE. Agrément technique général, n° d'agrément : Z-51.1-42.maico-ventilatoren.com.Artikel : ER-AP 60, Version : Version standard, Débit : 61 m3/h, Vitesse de rotation : 1250 1/min, Sens de l'air : ventilation, Réglage de la vitesse de rotation : non, SEC average : -3,87 kWh/(m2*a), Tension assignée : 230 V, Fréquence réseau : 50 Hz, Puissance absorbée : 21 W, IMax : 0,17 A, Protection : IP X5, Cordon d'alimentation : 3 / 1,5 mm2, Lieu de montage : Mur / plafond, Type de montage : apparent, Type de système : décentralisé, Matériau : Matière synthétique, Couleur : blanc trafic, similaire RAL 9016, Poids : 1,9 kg, Poids avec emballage : 2,48 kg, Classe de filtration : ISO Coarse 30 % (G2), Protection incendie : non, Diamètre du raccord : 75 mm / 80 mm, Largeur : 236 mm, Hauteur : 236 mm, Profondeur : 217,5 mm, Largeur avec emballage : 255 mm, Hauteur avec emballage : 280 mm, Profondeur avec emballage : 255 mm, Température du liquide refoulé à IMax : 40 °C, Niveau de pression acoustique : 40 dB(A) / indication selon DIN 18017-3 pour une surface d'absorption équivalente AL = 10 m2, Numéro d'homologation : Z-51.1-42, diamètre nominal : 75 mm / 80 mm



Version standard br / - ER 100 : vitesse réglable. br / - ER 60 : pas de vitesse réglable. br / br / Caractéristiques br / - Ventilateur en saillie avec filtre ISO Coarse 30 % (G2) pour la ventilation des cuisines d'appartement, des salles de bains ou des WC. br / - Raccord de sortie en plastique DN 75/80 avec clapet anti-retour automatique en plastique. br / - Le clapet anti-retour en plastique sert également de clapet anti-fumée froide. br / - Boîtier orientable,qui permet de raccorder la tubulure de soufflage en haut à gauche ou en haut à droite sur la conduite principale. br / - Remplacement du filtre sans problème et sans outil. br / - Montage simple et rapide du ventilateur dans le boîtier grâce à la fixation par encliquetage et au connecteur électrique. br / - Couleur blanc trafic similaire à RAL 9016. br / - Tous les appareils MAICO ER correspondent au type de protection IP X5 et peuvent donc être installés dans la zone 1 selon DIN VDE 0100-701, même en cas de jets d'eau. Pour les détails, voir les indications de planification. br / - Classe de protection II. br / - La courbe caractéristique extrêmement raide montre la grande capacité de pression des ventilateurs ER. br / - Moteur à condensateur robuste et économe en énergie. br / - Moteur avec protection thermique contre les surcharges. br / - Sans entretien, avec roulements à billes fermés des deux côtés.V. Débit de fuite d'air 0,01 m3/h. br / - Différence de niveau de la gaine selon DIN 52210-6, testée par l'IAB Oberursel. br / - Avec marque VDE. br / - Agrément technique général, n° d'agrément : Z-51.1-42.maico-ventilatoren.com. br / br / Article : br / ER-AP 60 br / - Exécution : Exécution standard br / - Débit : 61 m3/h br / - Vitesse de rotation : 1250 1/min br / - Sens de l'air : ventilation br / - Réglage de la vitesse : non br / - SEC average : -3,87 kWh/(m2*a) br / - Tension assignée : 230 V br / - Fréquence réseau : 50 Hz br / - Puissance absorbée : 21 W br / - IMax : 0,17 A br / - Type de protection : IP X5 br / - Câble d'alimentation : 3 / 1,5 mm2 br / - Emplacement de montage : mur / plafond br / - Type de montage : apparent br / - Type de système : décentralisé br / - Matériau : plastique br / - Couleur : blanc trafic, similaire à RAL 9016 br / - Poids : 1,9 kg br / - Poids avec emballage : 2,48 kg br / - Classe de filtration : ISO Coarse 30 % (G2) br / - Protection incendie : non br / - Diamètre de raccordement : 75 mm / 80 mm br / - Largeur : 236 mm br / - Hauteur : 236 mm br / - Profondeur : 217,5 mm br / - Largeur avec emballage : 255 mm br / - Hauteur avec emballage : 280 mm br / - Profondeur avec emballage : 255 mm br / - Température du fluide véhiculé à IMax : 40 °C br / - Niveau de pression acoustique : 40 dB(A) / Données selon DIN 18017-3 pour une surface d'absorption équivalente AL = 10 m2 br / - Numéro d'homologation : Z-51.1-42 br / - Diamètre nominal : 75 mm / 80 mm
