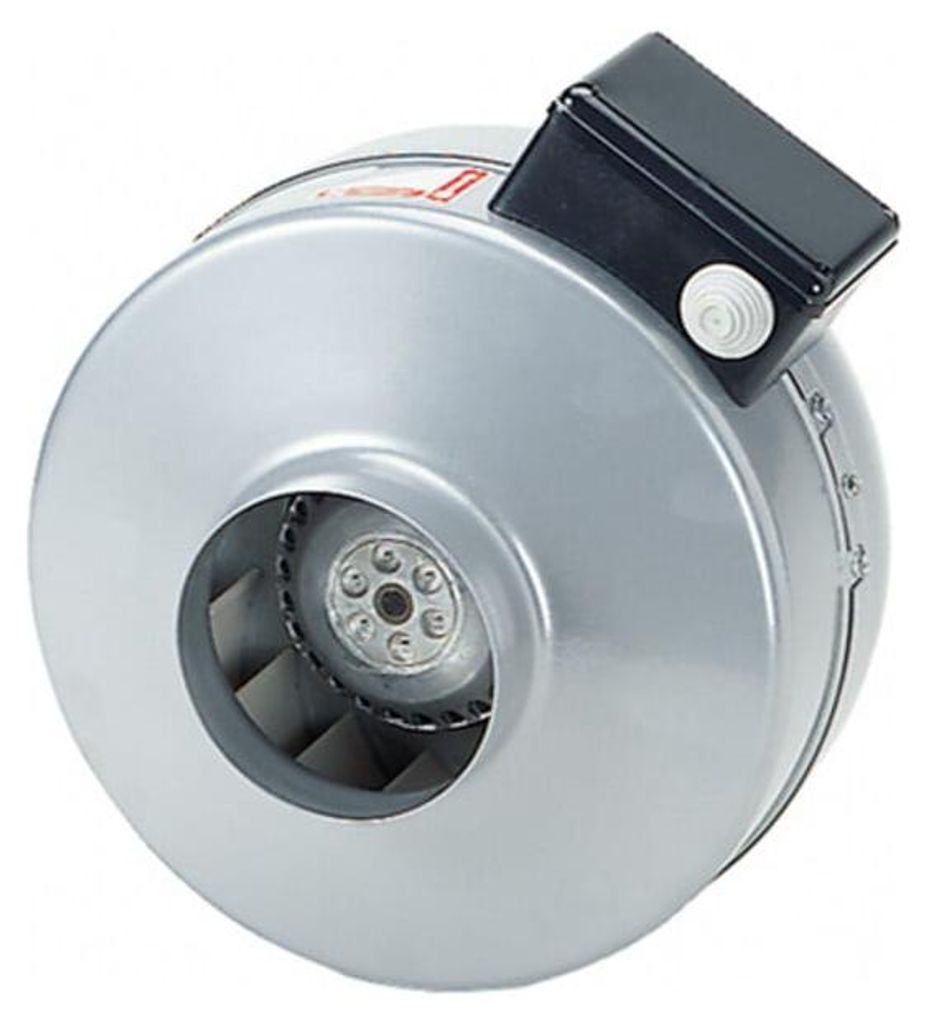

MAICO Radial-C ERR16/1S Rohrventilateur

Maico Ventilateur tubulaire radial ERR 16/1 S

Fabricant:Maico
Désignation:Ventilateur tubulaire radial 112W,720m³/h,IPX4
Type:ERR 16/1 S
Matériau du boîtier:acier inoxydable
Débit d'air à vide:720 m³/h
Tension de raccordement:230 VMoteur à courant continu:non
Degré de protection (IP):IPX4
Longueur:210 mm
Diamètre du boîtier:250 mm

Maico Ventilateur radial tubulaire ERR 16/1 S : autres détails

Utilisable pour les installations industrielles et résidentielles. Roue radiale avec aubes courbées vers l'arrière. Silencieux et à forte pression. Faible encombrement grâce aux dimensions compactes. Pour le montage direct entre les conduites, selon la position de montage pour l'aération ou la ventilation. Raccords ronds côté aspiration et refoulement adaptés aux tuyaux normalisés. Sens de refoulement : le sens de refoulement et le sens de rotation sont indiqués par des flèches sur le boîtier du ventilateur. Moteur : moteur à condensateur à rotor extérieur. Condensateur de service prêt à être raccordé dans la boîte à bornes. Réglage de la vitesse de rotation possible. Protection thermique contre les surcharges (sonde de température dans l'enroulement du moteur) de série. La protection contre les surcharges arrête automatiquement le ventilateur en cas de surchauffe. Moteur robuste avec roulement à billes, sans entretien. Indice de protection IP X4 en cas de montage dans des conduites de ventilation avec au moins 1 m de tuyau côté aspiration et côté refoulement. Instructions de montage : Montage possible dans toutes les positions. Pour éviter la transmission de vibrations au système de tuyauterie, utiliser les manchettes élastiques ELR en option. Raccordement électrique : boîte à bornes extérieure avec douille d'entrée de câble. Pour cela, monter la grille de protection SGR en option.Article : ERR 16/1 S, Débit : 720 m3/h, Vitesse de rotation : 2625 1/min, Type de turbine : radial, Réglage de la vitesse de rotation : oui, Réversibilité : non, SEC average : -9 kWh/(m2*a), Classe d'efficacité énergétique : F, Type de tension : courant alternatif, Tension assignée : 230 / 220 V, Fréquence réseau : 50 Hz / 60 Hz, Puissance nominale : 112 W, IMax : 0,5 A, Degré de protection : IP X4, Classe thermique : F, Inversion de polarité : non, Position de montage : verticale / horizontale, Matériau : Tôle d'acier, revêtement par poudre, Matériau du boîtier : Tôle d'acier, revêtement par poudre, Couleur : gris clair, Poids : 4,31 kg, Poids avec emballage : 5,16 kg, Diamètre nominal : 160 mm, Largeur : 250 mm, Hauteur : 237 mm, Profondeur : 210 mm, Largeur avec emballage : 390 mm, Hauteur avec emballage : 390 mm, Profondeur avec emballage : 300 mm, Température du fluide véhiculé à l'intensité nominale : -20 °C à 60 °C, Température du fluide véhiculé à l'IMax : -20 °C à 60 °C, Moteur à courant continu : false



Caractéristiques spéciales br / - Ventilateur tubulaire radial efficace en tôle d'acier revêtue par poudre. br / - Utilisable pour les installations industrielles et résidentielles. br / - Roue radiale avec aubes courbées vers l'arrière. br / - Silencieux et à forte pression. br / - Pour un montage direct entre les tuyaux, selon la position de montage pour l'aération ou la ventilation. br / - Manchons de raccordement ronds côté aspiration et refoulement adaptés aux tuyaux normalisés. br / br / Sens de refoulement br / - Le sens de refoulement et de rotation est indiqué par des flèches sur le boîtier du ventilateur. br / br / Moteur br / - Moteur monophasé à courant alternatif. br / - Moteur à condensateur à rotor extérieur. br / - Condensateur de service prêt à être raccordé dans la boîte à bornes. br / - Vitesse réglable. br / - Protection thermique contre les surcharges (sonde de température dans l'enroulement du moteur) de série. br / - La protection contre les surcharges arrête automatiquement le ventilateur en cas de surchauffe. br / - Moteur robuste avec roulement à billes, sans entretien. br / - Indice de protection IP X4 en cas de montage dans des conduites d'aération avec un tuyau d'au moins 1 m côté aspiration et côté refoulement. br / br / Instructions de montage br / - Montage possible dans toutes les positions. br / - Pour éviter la transmission des vibrations au système de tuyauterie, utiliser les manchettes élastiques ELR en option. br / br / Raccordement électrique br / - Boîte à bornes extérieure avec douille d'entrée de câble. Pour cela, monter la grille de protection SGR en option. br / br / Article : br / ERR 16/1 S br / - Débit : 720 m3/h br / - Vitesse de rotation : 2625 1/min br / - Type de roue : radiale br / - Vitesse réglable : oui br / - Réversibilité : non br / - SEC average : -9 kWh/(m2*a) br / - Classe d'efficacité énergétique : F br / - Type de tension : Courant alternatif br / - Tension assignée : 230 / 220 V br / - Fréquence du réseau : 50 Hz / 60 Hz br / - Puissance nominale : 112 W br / - IMax : 0,5 A br / - Type de protection : IP X4 br / - Classe thermique : F br / - Commutation de polarité : non br / - Position de montage : verticale / horizontale br / - Matériau : Tôle d'acier, revêtement par poudre br / - Matériau du boîtier : tôle d'acier, revêtement par poudre br / - Couleur : gris clair br / - Poids : 4,31 kg br / - Poids avec emballage : 5,16 kg br / - Diamètre nominal : 160 mm br / - Largeur : 250 mm br / - Hauteur : 237 mm br / - Profondeur : 210 mm br / - Largeur avec emballage : 390 mm br / - Hauteur avec emballage : 390 mm br / - Profondeur avec emballage : 300 mm br / - Température du fluide à courant nominal : -20 °C à 60 °C br / - Température du fluide à IMax : -20 °C à 60 °C br / - Moteur à courant continu : false

Maico Elektroapparate-Fabrik GmbH Ventilateur radial 120W 800cbm/h IPX4 ERR 16/1 S (0080.0274)
